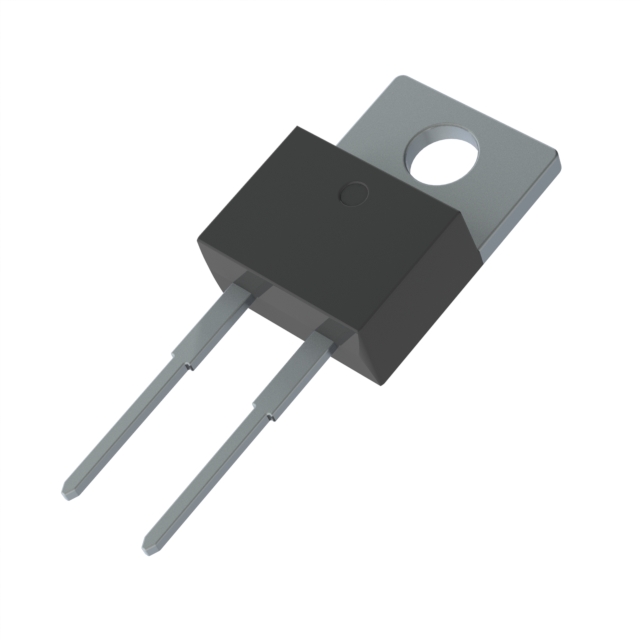

UF802_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 125A 50ns 1μA 8A TO-220AC 通孔安装
供应商型号: UF802_T0_00001 TO-220AC
供应商: 国内现货
标准整包数: 2000
PANJIT/台湾强茂 整流二极管/整流桥 UF802_T0_00001

UF802_T0_00001概述

    UF800~UF808 超快恢复整流器技术手册

    产品简介


    UF800~UF808系列超快恢复整流器属于塑料封装型器件,具备高效率、低功耗的特点。这些器件广泛应用于电源管理、工业控制及消费电子等领域,为各种电路提供可靠的电流管理和电压转换功能。

    技术参数


    以下是UF800~UF808系列超快恢复整流器的技术参数:
    - 最大重复峰值反向电压(VRRM):50V至800V
    - 最大均方根电压(VRMS):35V至560V
    - 最大直流阻断电压(VDC):50V至800V
    - 最大平均正向整流电流(IF(AV)):8A
    - 峰值正向浪涌电流(IFSM):125A
    - 最大正向电压(VF):1.3V至1.7V
    - 最大直流反向电流(IR):500μA(TJ=25°C)
    - 最大热阻抗(RθJC):5°C/W
    - 典型结电容(CJ):80pF至50pF
    - 最大反向恢复时间(trr):50ns至100ns
    - 工作结温及存储温度范围(TJ, TSTG):-55°C至+150°C

    产品特点和优势


    UF800~UF808系列超快恢复整流器具有以下优势:
    - 环保材料:采用阻燃环氧树脂塑封材料,通过UL94V-0认证,符合欧盟RoHS标准。
    - 高效能:低功耗、高效率,确保电路稳定运行。
    - 快速恢复:超快恢复时间(trr),提高系统效率。
    - 高可靠性:高浪涌容量和高结温稳定性,适用于恶劣的工作环境。

    应用案例和使用建议


    UF800~UF808系列广泛应用于各种电源管理系统中。例如,在高频开关电源中,由于其快速恢复特性,能够有效减少能量损耗,提高电源转换效率。建议用户根据负载特性选择合适的型号,特别是对于感性负载,需按20%降额使用。

    兼容性和支持


    UF800~UF808系列超快恢复整流器采用标准TO-220AC塑封塑料封装,易于安装和焊接。制造商提供全面的技术支持和服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:如何判断整流器是否失效?
    解决方案:使用万用表测量正向和反向电阻,如果阻值明显异常,则可能失效。
    2. 问题:如何避免过热?
    解决方案:确保良好的散热设计,避免长时间过载运行。

    总结和推荐


    UF800~UF808系列超快恢复整流器凭借其高效能、高可靠性和快速恢复特性,成为众多电源管理系统中不可或缺的组件。建议用户在选购时结合具体应用场景进行合理选型,并遵循使用建议以确保长期稳定运行。

UF802_T0_00001参数

参数
反向恢复时间 50ns
正向浪涌电流 125A
配置 -
If - 正向电流 8A
Ir - 反向电流 1μA
Vr-反向电压 -
通用封装 TO-220AC
安装方式 通孔安装
包装方式 管装

UF802_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 UF802_T0_00001 UF802_T0_00001数据手册

UF802_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
