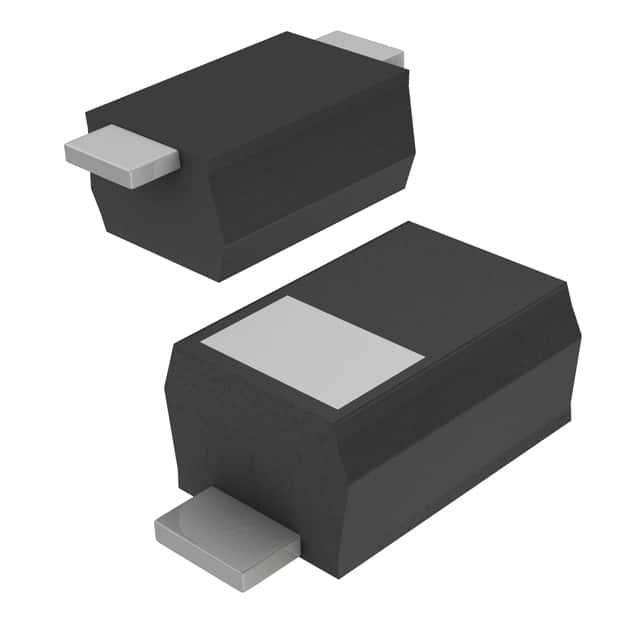

US1008FL_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 100ns 1μA 1A SOD-123FL 贴片安装
供应商型号: US1008FL_R1_00001 SOD-123FL
供应商: 国内现货
标准整包数: 3000
PANJIT/台湾强茂 整流二极管/整流桥 US1008FL_R1_00001

US1008FL_R1_00001概述

    全面解析US1001FL~US1008FL系列快速二极管的技术参数与应用

    1. 产品简介


    US1001FL~US1008FL 系列小表面贴装快恢复二极管(Small Surface Mount Fast Diodes)是一种专为优化电路板空间设计的高性能半导体器件。这些二极管具备紧凑的设计和优异的电气特性,特别适合自动化装配和高可靠性应用。它们广泛应用于消费电子、通信设备、工业控制以及汽车电子等领域,尤其是在需要高频整流和快速开关的应用中表现卓越。
    - 产品类型:快恢复二极管
    - 主要功能:提供低正向电压降、快速恢复时间和高可靠性
    - 应用领域:消费电子、通信设备、工业控制、汽车电子等

    2. 技术参数


    以下是根据技术手册整理的关键技术参数:
    | 参数名称 | 单位 | US1001FL | US1002FL | US1004FL | US1006FL | US1008FL |
    ||
    | 最大重复峰值反向电压 | VRRM | 100 | 200 | 400 | 600 | 800 |
    | 最大均方根电压 | VRMS | 70 | 140 | 280 | 420 | 560 |
    | 最大直流阻断电压 | VR | 100 | 200 | 400 | 600 | 800 |
    | 最大平均正向整流电流 | IF(AV) | 1 A | 1 A | 1 A | 1 A | 1 A |
    | 峰值正向浪涌电流 | IFSM | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 最大瞬态正向电压 | VF | 1.0 | 1.4 | 1.7 | 1.7 | 1.7 |
    | 最大直流反向电流(额定电压) | IR | 1 µA | 1 µA | 1 µA | 1 µA | 1 µA |
    | 反向恢复时间 | trr | 50 ns | 100 ns | 100 ns | 100 ns | 100 ns |
    | 典型电容 | CJ | 9 pF | 9 pF | 9 pF | 9 pF | 9 pF |
    | 热阻 | RθJA | 200 °C/W | 200 °C/W | 200 °C/W | 200 °C/W | 200 °C/W |
    | 工作温度范围 | TJ, TSTG | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C |
    备注:
    - 适用于表面安装应用。
    - 铅免费设计,符合欧盟RoHS 2.0标准。
    - 外壳采用玻璃钝化芯片结和绿色模具化合物,符合IEC 61249标准。

    3. 产品特点和优势


    US1001FL~US1008FL 系列二极管具有以下独特功能和优势:
    1. 紧凑设计:采用SOD-123FL塑料封装,体积小巧,能够有效节省电路板空间。
    2. 高可靠性:支持高温度焊接(260°C/10秒),适合恶劣的工作环境。
    3. 快速恢复特性:反向恢复时间为50~100ns,确保高效能的高频开关应用。
    4. 绿色环保:无铅设计且符合RoHS标准,满足环保要求。
    5. 高热稳定性:典型热阻RθJA=200°C/W,确保长期稳定运行。
    这些特点使该系列产品在市场上具有显著的竞争优势,尤其适用于对空间、效率和可靠性要求较高的应用场合。

    4. 应用案例和使用建议


    典型应用案例:
    - 开关电源(如DC-DC转换器)中的整流桥臂。
    - 通信设备中的高频滤波器。
    - 汽车电子模块中的快速开关保护。
    使用建议:
    1. 在设计时需注意散热问题,建议加装散热片以降低结温,延长使用寿命。
    2. 对于感性负载电路,需将电流额定值降低20%,以防止过载。
    3. 使用过程中定期检测正向压降(VF)和反向漏电流(IR),及时更换老化部件。

    5. 兼容性和支持


    该系列产品具有广泛的兼容性,可与多种主流集成电路和外围设备配合使用。厂商提供全面的技术支持,包括:
    - 产品认证和测试报告。
    - 详细的EMC和EMI设计指南。
    - 客户定制服务和售后保障。
    此外,PANAJIT国际公司承诺对产品质量负责,用户可通过提供的批号追踪产品信息,方便售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向压降过大 | 检查焊接质量和负载匹配,必要时更换批次 |
    | 反向漏电流异常 | 检测工作温度是否超出规定范围,避免热失控 |
    | 反向恢复时间较长 | 确认驱动信号频率是否过高,调整电路参数 |
    | 产品失效 | 查看是否符合额定电流和电压,检查是否有不当操作 |

    7. 总结和推荐


    总体而言,US1001FL~US1008FL 系列快速二极管以其卓越的性能、紧凑的设计和环保特性,成为高频应用的理想选择。其高可靠性和良好的兼容性使其在消费电子、通信设备和汽车电子等领域具有广泛的应用前景。
    推荐意见:强烈推荐在高频整流和快速开关场景中使用此系列产品,尤其适合对空间和效率有严格要求的设计项目。

    以上内容基于技术手册编制,仅供参考。具体使用前请详读官方手册并咨询专业技术人员。

US1008FL_R1_00001参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 100ns
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

US1008FL_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 US1008FL_R1_00001 US1008FL_R1_00001数据手册

US1008FL_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2313
6000+ ¥ 0.222
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 693.9
