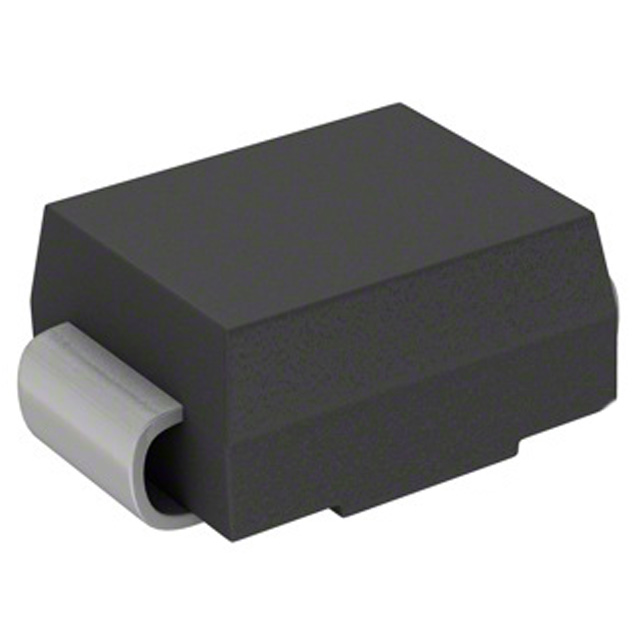

UF2B_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 50A 50ns 1μA 2A SMB(DO-214AA) 贴片安装
供应商型号: UF2B_R1_00001 FAST 100V 2A 50NS 1V SMB
供应商: 国内现货
标准整包数: 800
PANJIT/台湾强茂 整流二极管/整流桥 UF2B_R1_00001

UF2B_R1_00001概述

    UF2A~UF2M 表面贴装超快整流器技术手册

    产品简介


    UF2A~UF2M 系列是专门为表面贴装应用设计的高性能超快恢复二极管,旨在优化电路板空间并提高效率。该系列产品适用于各种高效率要求的应用场景,如开关电源、电机驱动器和照明系统等。

    技术参数


    UF2A~UF2M 系列二极管的技术规格如下表所示:
    | 参数 | 符号 | UF2A | UF2B | UF2D | UF2G | UF2J | UF2K | UF2M | 单位 |
    ||
    | 最大重复峰值反向电压 | VRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
    | 最大有效值电压 | VRMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
    | 最大直流阻断电压 | VDC | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
    | 最大平均正向电流(TL=90℃) | IF(AV) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | A |
    | 峰值正向浪涌电流:8.3ms单半正弦波叠加于额定负载 | IFSM | 50 | 50 | 50 | 50 | 50 | 50 | 50 | A |
    | 正向电压(2A) | VF | 1 | 1.3 | 1.7 | - | - | - | - | V |
    | 额定直流阻断电压下的最大直流反向电流(TJ=25℃) | IR | 200 | 200 | 200 | 200 | 200 | 200 | 200 | μA |
    | 典型结电容(注2) | CJ | 28 | 28 | 28 | 28 | 28 | 28 | 28 | pF |
    | 典型热阻(注3) | RθJL | 20 | 20 | 20 | 20 | 20 | 20 | 20 | °C/W |
    | 最大反向恢复时间(注1) | trr | 50 | 100 | 100 | 100 | 100 | 100 | 100 | ns |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 至 +150 | -55 至 +150 | -55 至 +150 | -55 至 +150 | -55 至 +150 | -55 至 +150 | -55 至 +150 | °C |

    产品特点和优势


    - 易于贴装:UF2A~UF2M 设计符合表面贴装工艺,可以轻松实现自动化生产和放置。
    - 超快恢复时间:低至50ns的反向恢复时间,使得该系列二极管具有极高的效率。
    - 塑料封装:UL 94V-0认证的塑料封装提供了良好的耐燃性,符合欧盟RoHS标准。
    - 玻璃钝化结:提供更好的耐温性和可靠性。
    - 绿色环保材料:符合IEC 61249标准的绿色模塑料,环保且安全。

    应用案例和使用建议


    UF2A~UF2M 二极管广泛应用于各种高效率电源转换和电机驱动场合。例如,在开关电源设计中,可以作为整流桥的一部分,提高电源转换效率。对于高可靠性要求的应用,可以采用多颗二极管并联的方式以确保系统的稳定性和安全性。

    兼容性和支持


    UF2A~UF2M 二极管具有良好的兼容性,可与大多数主流表面贴装设备兼容。Panjit International Inc. 提供全面的技术支持和售后服务,帮助客户解决应用中的各类问题。建议客户定期检查产品手册以获取最新的技术和规格更新。

    常见问题与解决方案


    - Q: 反向恢复时间过长怎么办?
    - A: 检查电路中的阻抗匹配情况,适当调整负载以降低反向恢复时间。
    - Q: 在高温环境下工作时出现性能下降怎么办?
    - A: 使用适当的散热措施,如添加散热片或改进散热设计。
    - Q: 反向电压过高导致击穿怎么办?
    - A: 选择更高额定电压的型号,或重新评估电路设计中的电压裕量。

    总结和推荐


    UF2A~UF2M 系列表面贴装超快整流器凭借其出色的电气特性和可靠性能,成为高效率电源转换和电机驱动领域的理想选择。强烈推荐使用这些二极管来提升系统的整体效率和可靠性。

UF2B_R1_00001参数

参数
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 50A
配置 -
If - 正向电流 2A
Ir - 反向电流 1μA
通用封装 SMB(DO-214AA)
安装方式 贴片安装
包装方式 卷带包装

UF2B_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 UF2B_R1_00001 UF2B_R1_00001数据手册

UF2B_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 0.3566
1600+ ¥ 0.3507
2400+ ¥ 0.3418
库存: 20000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 285.28
直接购买
加入购物车
