DMMT3904W-AU_R1_000A1

产品分类: 三极管(BJT)
厂牌: PANJIT/台湾强茂
产品描述: 300mV@ 5mA,50mA 2 NPN (Dual) Matched Pair 50nA 40V 200mA SOT-363 贴片安装
供应商型号: AMS-DMMT3904W-AU_R1_000A1
供应商: 海外现货
标准整包数: 1

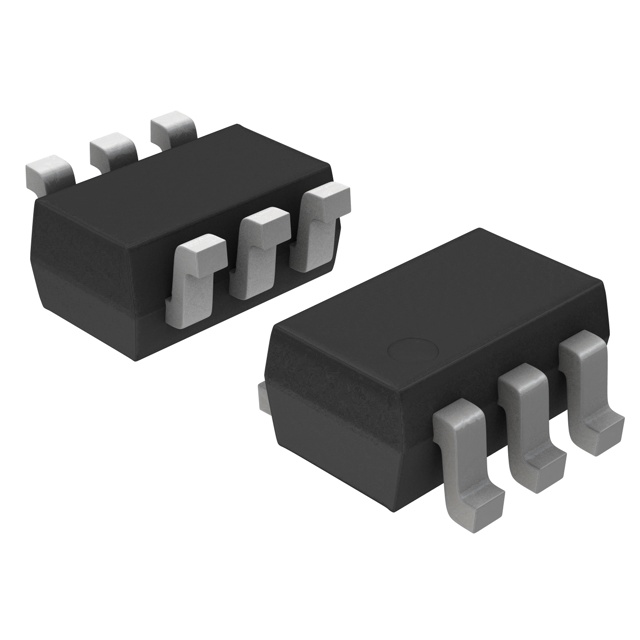

PANJIT/台湾强茂 三极管(BJT) DMMT3904W-AU_R1_000A1

DMMT3904W-AU_R1_000A1概述

    DMMT3904W-AU 匹配型NPN小信号表面贴装晶体管

    产品简介


    DMMT3904W-AU是一款匹配型NPN小信号表面贴装晶体管。它主要用于电压放大、开关电路和信号处理等领域。该产品采用先进的平面设计,具有高可靠性、低噪声和良好的热稳定性等特点,广泛应用于通信设备、消费电子产品、计算机外设等多个领域。

    技术参数


    以下是DMMT3904W-AU的技术参数摘要:
    - 电压参数
    - 集电极-基极击穿电压:\( V{BR}CBO \geq 60 \text{V} \)
    - 集电极-发射极击穿电压:\( V{BR}CEO \geq 40 \text{V} \)
    - 发射极-基极击穿电压:\( V{BR}EBO \geq 6.0 \text{V} \)
    - 电流参数
    - 连续集电极电流:\( IC \leq 200 \text{mA} \)
    - 总功率耗散(注意2):\( P{TOT} \leq 225 \text{mW} \)
    - 热阻参数
    - 结至环境的热阻:\( R{\Theta JA} \leq 625 \text{\(^{\circ}\)C/W} \)
    - 温度范围
    - 工作温度范围:\( -55 \text{\(^{\circ}\)C} \) 至 \( 150 \text{\(^{\circ}\)C} \)

    产品特点和优势


    - NPN外延硅,平面设计:提高晶体管的可靠性和性能。
    - 集电极-发射极电压:最高可达40V。
    - 连续集电极电流:最大可达到200mA。
    - AEC-Q101认证:符合汽车电子标准。
    - 无铅设计:符合欧盟RoHS 2.0标准。
    - 绿色模塑料:符合IEC 61249标准。

    应用案例和使用建议


    应用案例
    - 通讯设备:如手机、路由器中的信号放大和滤波。
    - 消费电子产品:如电视、音响系统中的信号控制。
    - 计算机外设:如打印机、扫描仪中的开关电路。
    使用建议
    1. 散热管理:由于热阻较高,建议增加散热片以提高散热效率。
    2. 电源管理:确保供电电压不超过40V,避免损坏晶体管。
    3. 电路设计:使用高精度电阻器来保持电流稳定。

    兼容性和支持


    - 兼容性:DMMT3904W-AU可以与各种FR4 PCB材料兼容,适用于多种封装形式,包括13英寸塑料盘带式包装和7英寸塑料盘带式包装。
    - 支持:Panjit International Inc.提供全面的产品支持和技术文档,以帮助客户进行安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 增加散热片或降低功耗。 |
    | 电流不稳定 | 确保连接准确,更换高精度电阻器。 |
    | 信号传输质量差 | 检查接线是否有松动,重新焊接接头。 |

    总结和推荐



    总结


    DMMT3904W-AU是一款高性能、高可靠性的匹配型NPN小信号表面贴装晶体管。其出色的电气特性和广泛的应用范围使其成为各类电子设备的理想选择。
    推荐
    强烈推荐DMMT3904W-AU晶体管用于需要高精度和高可靠性的应用场合,尤其是在通信、消费电子和计算机外设领域。

DMMT3904W-AU_R1_000A1参数

参数
VCEO-集电极-发射极最大电压 40V
最大功率耗散 -
集电极截止电流 50nA
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 5mA,50mA
配置 -
晶体管类型 2 NPN (Dual) Matched Pair
集电极电流 200mA
VCBO-最大集电极基极电压 -
最大集电极发射极饱和电压 0.3@ 5mA,50mA
通用封装 SOT-363
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DMMT3904W-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 三极管(BJT) PANJIT/台湾强茂 DMMT3904W-AU_R1_000A1 DMMT3904W-AU_R1_000A1数据手册

DMMT3904W-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
999+ $ 0.492 ¥ 4.1328
库存: 483
起订量: 1017 增量: 1
交货地:
最小起订量为:999
合计: ¥ 0
直接购买
加入购物车
