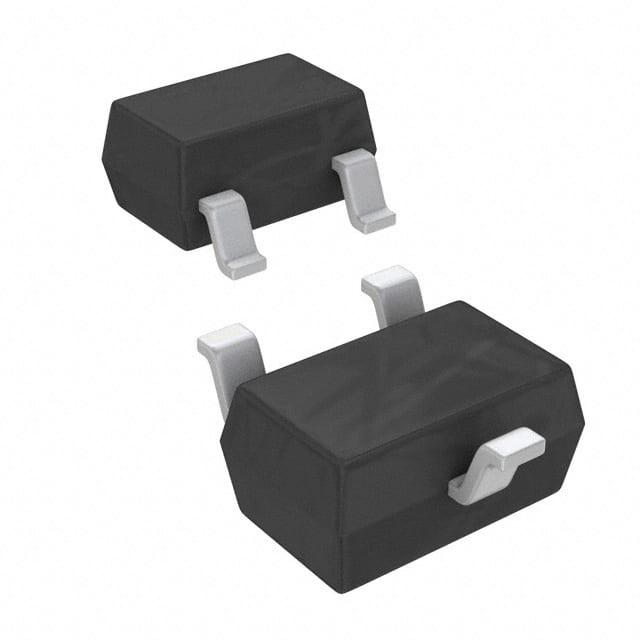

BC817-25_R1_00001

产品分类: 三极管(BJT)
厂牌: PANJIT/台湾强茂
产品描述: 700mV@ 50mA,500mA NPN 100nA 45V 500mA SOT-323 贴片安装
供应商型号: BC817-25_R1_00001 NPN 45V 500MA 330MW HFE160-
供应商: 国内现货
标准整包数: 63000
PANJIT/台湾强茂 三极管(BJT) BC817-25_R1_00001

BC817-25_R1_00001概述

    BC817系列NPN通用晶体管技术手册解析

    产品简介


    BC817系列是PANJIT International Inc.推出的NPN通用型晶体管,广泛应用于各种放大电路设计中。该系列晶体管采用NPN外延硅材料和平面设计,具有优异的电气性能和良好的热稳定性。它特别适用于通用放大器应用,支持最大集电极电流(IC)为500mA,具有高达45V的集电极-发射极电压(VCEO)。此外,该产品符合欧盟RoHS 2011/65/EU指令,确保环保合规,并采用无卤素绿色模塑化合物。

    技术参数


    以下是BC817系列的主要技术规格:
    - 额定电压:VCEO = 45V, VCBO = 50V, VEBO = 5V
    - 最大功率耗散:PTOT = 330mW
    - 工作温度范围:TJ, TSTG = -55°C 至 +150°C
    - 引脚标记:
    - BC817-16: 8A
    - BC817-25: 8B
    - BC817-40: 8C
    - 封装:SOT-23塑料封装
    - 重量:约0.0084克
    - 热阻:
    - RθJA = 375°C/W
    - RθJL = 220°C/W

    产品特点和优势


    BC817系列的优势在于其高可靠性、广泛的温度适应性和出色的热管理能力。通过使用平面设计和无卤素绿色模塑化合物,它不仅满足环保要求,还提升了长期运行的稳定性和耐用性。此外,其高增益带宽积(fT)和低饱和电压(VCE(SAT)),使其非常适合高频开关和线性放大器应用。

    应用案例和使用建议


    BC817系列晶体管广泛应用于音频放大器、信号调理电路和开关电源等领域。在实际应用中,应注意以下几点:
    1. 确保集电极电流不超过500mA,避免过载导致损坏。
    2. 在高频应用中,应合理设计电路以减少寄生效应。
    3. 使用过程中保持散热良好,避免过热现象。

    兼容性和支持


    BC817系列晶体管与多种标准电路板和组件兼容,支持T/R包装形式。PANJIT提供全面的技术支持和服务,包括产品选型指导、样品申请和技术文档更新。客户可通过官方网站获取最新版本的技术手册和支持资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 确保良好的散热设计,降低功耗 |
    | 放大效果不佳 | 检查输入信号强度和电路连接 |
    | 工作温度超出范围 | 使用温度补偿元件,调整工作条件 |

    总结和推荐


    综上所述,BC817系列NPN通用晶体管凭借其优良的电气性能、稳定的热管理和环保特性,在众多应用领域展现出显著的竞争优势。对于需要高性能、高可靠性的放大器设计,我们强烈推荐使用BC817系列晶体管。其卓越的性价比和广泛的应用范围使其成为电子工程师的理想选择。

BC817-25_R1_00001参数

参数
配置 -
集电极截止电流 100nA
VCEO-集电极-发射极最大电压 45V
不同 Ib,Ic 时的 Vce 最大饱和值 700mV@ 50mA,500mA
最大集电极发射极饱和电压 0.7@ 50mA,500mA
晶体管类型 NPN
VEBO-最大发射极基极电压 -
最大功率耗散 -
VCBO-最大集电极基极电压 -
集电极电流 500mA
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BC817-25_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 三极管(BJT) PANJIT/台湾强茂 BC817-25_R1_00001 BC817-25_R1_00001数据手册

BC817-25_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0814
126000+ ¥ 0.08
189000+ ¥ 0.078
库存: 63000
起订量: 63000 增量: 63000
交货地:
最小起订量为:3000
合计: ¥ 244.2
