UF1604CT_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 125A 50ns 1μA 8A TO-220AB 通孔安装
供应商型号: UF1604CT_T0_00001 TO-220AB
供应商: 云汉优选
标准整包数: 2000
PANJIT/台湾强茂 整流二极管/整流桥 UF1604CT_T0_00001

UF1604CT_T0_00001概述

    电子元器件产品技术手册解析

    产品简介


    UF1600CT至UF1608CT系列是超快恢复二极管,适用于各种电力电子设备和电路中。它们广泛应用于电源转换器、逆变器、电机驱动等高效率功率电子应用领域。该系列二极管具有塑料封装,符合严格的防火标准,并且具有低功耗、高效率、快速恢复时间等特点,确保在高频和高温环境下稳定运行。

    技术参数


    以下是UF1600CT至UF1608CT系列的主要技术规格和性能参数:
    - 最大重复峰值反向电压 (VRRM):50V 至 800V
    - 最大RMS电压 (VRMS):35V 至 560V
    - 最大直流阻断电压 (VDC):50V 至 800V
    - 最大平均正向电流 (IF(AV)):16A
    - 峰值正向浪涌电流 (IFSM):125A
    - 最大正向电压 (VF):1.3V 至 1.7V
    - 最大直流反向电流 (IR):500μA
    - 典型结电容 (CJ):130pF 至 170pF
    - 最大反向恢复时间 (tRR):50ns 至 100ns
    - 热阻 (RθJC):2°C/W
    该系列产品还具备铅(Lead-Free)环保设计,符合欧盟RoHS指令。

    产品特点和优势


    - 环保材料:使用无卤素、符合RoHS标准的绿色塑封材料。
    - 低损耗:低功耗和高效率,特别适合需要高性能的场合。
    - 高可靠性:超快恢复时间和高浪涌容量,能够在严苛的工作环境中稳定运行。

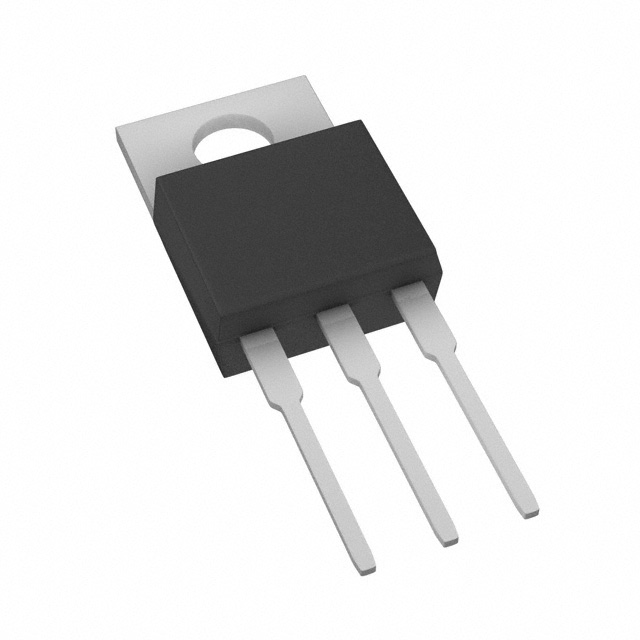

    - 标准化封装:采用TO-220AB塑料封装,便于安装和维修。
    - 安全可靠:UL认证的塑料封装符合94V-O阻燃等级,确保在火灾条件下的安全性。

    应用案例和使用建议


    UF1600CT至UF1608CT系列的应用案例主要包括电源转换器、逆变器、电机驱动等。例如,在电源转换器中,这些二极管可以用于整流和滤波,确保高效的能量转换。在电机驱动应用中,这些二极管可用于抑制浪涌电流,提高系统稳定性。
    使用建议:
    - 在高电流和高频条件下,建议使用更大额定值的产品,如UF1606CT或UF1608CT。
    - 确保散热良好,避免因过热导致的性能下降或损坏。
    - 在高温环境下,注意二极管的热管理,确保其长期稳定运行。

    兼容性和支持


    该系列二极管与其他标准TO-220封装的电子元件兼容。厂商提供详细的文档和技术支持,以帮助用户正确安装和维护这些设备。此外,制造商还提供了多种包装方式,以满足不同客户的需求。

    常见问题与解决方案


    1. 如何识别二极管的正负极?
    - 解决方案:二极管上通常会标记一个白色条纹或符号表示负极。
    2. 二极管发热严重,如何处理?
    - 解决方案:确保良好的散热设计,可使用散热片或增加空气流通。
    3. 如何测量二极管的正向电压 (VF) 和反向恢复时间 (tRR)?
    - 解决方案:使用万用表和示波器分别进行测量,注意设置正确的测量条件。

    总结和推荐


    UF1600CT至UF1608CT系列超快恢复二极管以其出色的性能和广泛的适用范围,在电力电子设备中表现出色。其独特的环保材料和高效能使其在市场上具有很强的竞争力。如果你正在寻找一款能够在严苛条件下稳定工作的高效率二极管,强烈推荐选择这一系列的产品。

UF1604CT_T0_00001参数

参数
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 50ns
正向浪涌电流 125A
配置 -
If - 正向电流 8A
通用封装 TO-220AB
安装方式 通孔安装
包装方式 管装

UF1604CT_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 UF1604CT_T0_00001 UF1604CT_T0_00001数据手册

UF1604CT_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.4281
4000+ ¥ 1.3852
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2856.2
