首页  >  产品百科  >  PDZ6.8B_R1_00001

PDZ6.8B_R1_00001

产品分类: 齐纳(稳压)二极管
厂牌: PANJIT/台湾强茂
产品描述: ±2% 500nA 6.8V 40Ω 400mW SOD-323 贴片安装
供应商型号: 14M-PDZ6.8B_R1_00001 SOD-323
供应商: 云汉优选
标准整包数: 1

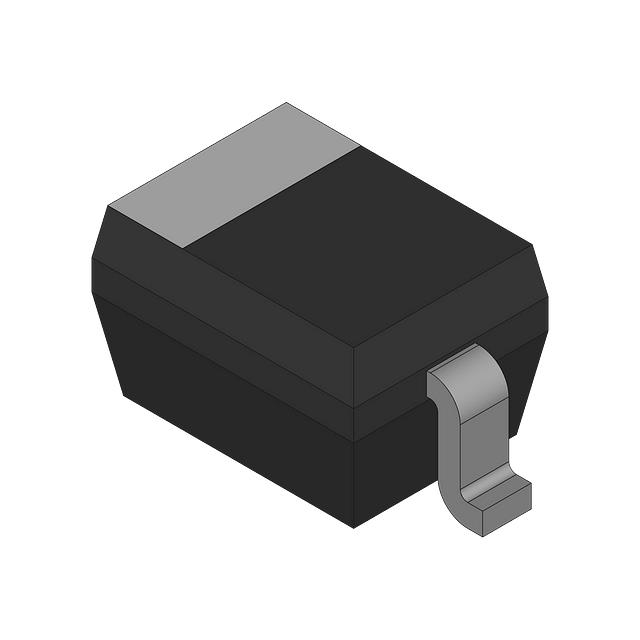

PANJIT/台湾强茂 齐纳(稳压)二极管 PDZ6.8B_R1_00001

PDZ6.8B_R1_00001概述

    PDZ4.7B 至 PDZ36B 硅稳压二极管技术手册

    1. 产品简介


    PDZ4.7B 至 PDZ36B 是表面贴装硅稳压二极管,适用于自动化组装工艺。这些二极管提供多种电压等级(从4.7伏到36伏),最大功率为400毫瓦。它们采用平面结构设计,具有良好的热稳定性,能够在广泛的工业和消费电子应用中提供可靠的稳压性能。

    2. 技术参数


    - 最大功率耗散:400毫瓦(注A)
    - 工作温度范围:-55°C 到 +150°C
    - 热阻:650°C/W(注B)
    主要技术规格
    | 型号 | 额定稳压电压(VZ) | 最大反向漏电流(IR) | 标记代码 |
    ||
    | PDZ4.7B | 4.75V | 600μA | Z7 |
    | PDZ5.1B | 5.20V | 800μA | Z8 |
    | PDZ5.6B | 5.73V | 400μA | Z9 |
    | ... | ... | ... | ... |

    3. 产品特点和优势


    - 结构设计:采用平面晶片结构,提高可靠性和热稳定性。
    - 自动化装配:特别适合于自动化的装配过程,降低人工成本和提升生产效率。
    - 环保材料:符合欧盟RoHS指令,绿色模塑化合物,无卤素。

    4. 应用案例和使用建议


    这些稳压二极管广泛应用于电源管理和电路保护领域。例如,在开关电源中作为稳压元件以保持输出电压稳定。此外,还可以用于信号调节和防雷保护电路。
    使用建议:
    - 在焊接过程中确保适当的焊料温度,避免因过热导致损坏。
    - 使用适当的散热措施,特别是在高功率环境下,以防止过热。

    5. 兼容性和支持


    这些稳压二极管具有标准化的引脚配置(SOD-323),可以轻松集成到现有的电路设计中。厂商提供了详细的文档和技术支持,包括安装指南和常见问题解答。

    6. 常见问题与解决方案


    - 问题:在高温环境中,二极管的功率耗散不稳定。
    - 解决方案:增加外部散热片以降低热阻,确保良好的热管理。

    - 问题:焊接时出现虚焊。
    - 解决方案:检查焊接温度和时间设置,确保正确的焊接条件。

    7. 总结和推荐


    PDZ4.7B 至 PDZ36B 系列硅稳压二极管以其优良的性能和广泛的应用领域脱颖而出。它们具备出色的热稳定性、自动化装配友好性以及符合环保标准的材料。总体而言,这些二极管是非常值得推荐的产品,适用于多种电子应用场合。

PDZ6.8B_R1_00001参数

参数
最大功率耗散 400mW
标称齐纳电压 6.8V
配置 -
最大功率 0.4
Ir - 反向电流 500nA
最大齐纳阻抗 40Ω
电压容差 ±2%
通用封装 SOD-323
安装方式 贴片安装
包装方式 卷带包装

PDZ6.8B_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 齐纳(稳压)二极管 PANJIT/台湾强茂 PDZ6.8B_R1_00001 PDZ6.8B_R1_00001数据手册

PDZ6.8B_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.1682
1000+ ¥ 0.1582
3000+ ¥ 0.1412
10000+ ¥ 0.1058
30000+ ¥ 0.1018
50000+ ¥ 0.0989
库存: 4900
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 16.82
直接购买
加入购物车
