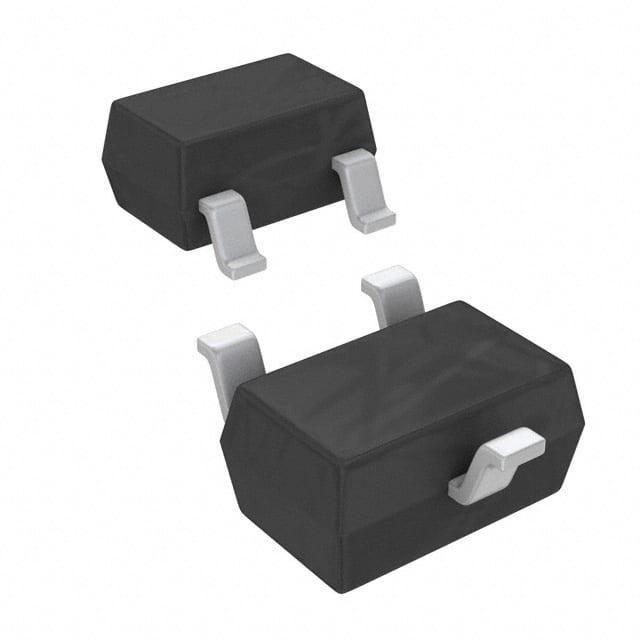

BAT54W_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 2μA 200mA SOT-323 贴片安装
供应商型号: 241-BAT54W_R1_00001
供应商: Mouser
标准整包数: 1
PANJIT/台湾强茂 整流二极管/整流桥 BAT54W_R1_00001

BAT54W_R1_00001概述

    BAT54W 系列肖特基二极管技术手册

    产品简介


    BAT54W 系列肖特基二极管是面装式肖特基势垒器件,适用于各种电子设备。它们具有低正向导通电压、快速开关时间和防瞬态及ESD保护功能。此系列产品通过了RoHS认证,并采用无卤素绿色模塑化合物制成,符合IEC61249标准。BAT54W系列肖特基二极管广泛应用于通信、消费电子和工业控制等领域。

    技术参数


    - 额定电压(VRRM):30V
    - 最大平均正向电流(IF(AV)):0.2A
    - 峰值正向浪涌电流(IFSM):0.6A
    - 最大瞬时正向电压(VF):0.32V(IF=1mA),0.6V(IF=100mA)
    - 功率耗散(PD):200mW
    - 最大直流反向电流(IR):2μA(在25V直流阻断电压下)
    - 结电容(CJ):10pF(在1V反向电压下)
    - 热阻(RθJA):635°C/W
    - 工作结温及存储温度范围(TJ, TSTG):-55°C到+125°C

    产品特点和优势


    1. 低正向导通电压:有助于降低功耗并提高效率。
    2. 快速开关时间:适合需要高频工作的电路。
    3. PN结保护环:提供瞬态和ESD保护,增加产品可靠性。
    4. 环保材料:无铅设计,符合RoHS标准,绿色模塑化合物符合IEC61249标准,对环境友好。
    5. 高可靠性:通过严格的测试,适用于多种应用环境。

    应用案例和使用建议


    BAT54W系列肖特基二极管常用于电源管理和信号处理系统中。例如,在手机充电器中,BAT54W二极管可以有效降低充电过程中的能量损失,提高充电效率。在PCB设计中,合理布局和优化散热路径可以进一步提高产品的稳定性和使用寿命。

    兼容性和支持


    BAT54W系列肖特基二极管采用SOT-323封装,支持自动贴片工艺,易于集成到现有设计中。Panjit International Inc.为客户提供详尽的技术文档和支持服务,确保用户能够顺利地将产品应用于实际项目中。

    常见问题与解决方案


    1. 问题:如何选择合适的肖特基二极管?
    - 解决方案:根据实际应用需求,考虑其工作电压、电流和频率等因素来选择合适的型号。
    2. 问题:肖特基二极管的热稳定性如何?
    - 解决方案:检查数据表中的热阻参数(RθJA),并采取适当的散热措施以保证长期稳定运行。
    3. 问题:如何判断肖特基二极管损坏?
    - 解决方案:通过万用表检测其正向和反向电阻值,正常情况下正向电阻小,反向电阻大;若两者都接近于零则表明可能已损坏。

    总结和推荐


    BAT54W系列肖特基二极管凭借其卓越的技术参数和多样化的特点,在众多应用领域中表现出色。它不仅具有良好的电气性能,还具备优异的环境适应能力和高可靠性。鉴于以上优势,我们强烈推荐BAT54W系列肖特基二极管作为高效能电子产品的优选元件。

BAT54W_R1_00001参数

参数
If - 正向电流 200mA
Ir - 反向电流 2μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAT54W_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 BAT54W_R1_00001 BAT54W_R1_00001数据手册

BAT54W_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.23 ¥ 1.9435
10+ $ 0.1369 ¥ 1.1564
100+ $ 0.0851 ¥ 0.7191
500+ $ 0.0594 ¥ 0.5019
1000+ $ 0.0462 ¥ 0.3904
3000+ $ 0.0389 ¥ 0.3285
库存: 13833
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.94
