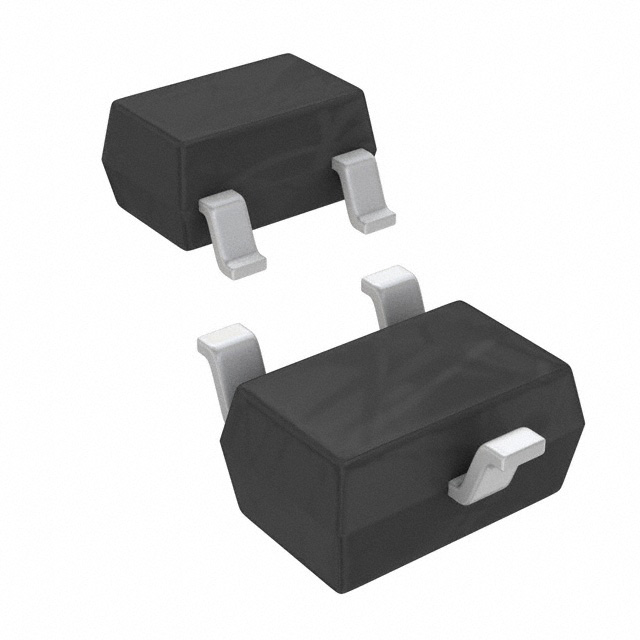

BAV99W_R1_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 4A 4ns 2.5μA 150mA SOT-323 贴片安装
供应商型号: 14M-BAV99W_R1_00001 SOT-323
供应商: 云汉优选
标准整包数: 1
PANJIT/台湾强茂 整流二极管/整流桥 BAV99W_R1_00001

BAV99W_R1_00001概述

    电子元器件技术手册:快速开关二极管

    1. 产品简介


    本文档详细介绍了一系列表面贴装快速开关二极管(BAW56W, BAV70W, BAV99W, BAL99W)。这些二极管主要用于实现高速开关功能,广泛应用于各种电子设备中,如电源管理、信号处理和频率转换等领域。

    2. 技术参数


    | 参数 | BAW56W | BAV70W | BAV99W | BAL99W |

    | 反向电压(VR) | 75 V | 75 V | 75 V | 75 V |
    | 峰值反向电压(VRM) | 100 V | 100 V | 100 V | 100 V |
    | 整流电流(IO) | 150 mA | 150 mA | 150 mA | 150 mA |
    | 峰值正向浪涌电流(IFSM)| 4.0 A | 4.0 A | 4.0 A | 4.0 A |
    | 最大功率耗散(PTOT) | 200 mW | 200 mW | 200 mW | 200 mW |
    | 最大正向电压(VF) | @IF=0.001A | @IF=0.001A | @IF=0.001A | @IF=0.001A |
    0.715 V | 0.715 V | 0.715 V | 0.715 V |
    @IF=0.01A | @IF=0.01A | @IF=0.01A | @IF=0.01A |
    0.855 V | 0.855 V | 0.855 V | 0.855 V |
    @IF=0.05A | @IF=0.05A | @IF=0.05A | @IF=0.05A |
    1.0 V | 1.0 V | 1.0 V | 1.0 V |
    @IF=0.15A | @IF=0.15A | @IF=0.15A | @IF=0.15A |
    1.25 V | 1.25 V | 1.25 V | 1.25 V |
    | 最大直流反向电流(IR) | 0.032.5 μA | 0.032.5 μA | 0.032.5 μA | 0.032.5 μA |
    | 最大结电容(CJ) | 1.5 pF | 1.5 pF | 1.5 pF | 1.5 pF |
    | 最大反向恢复时间(TRR)| 4.0 ns | 4.0 ns | 4.0 ns | 4.0 ns |
    | 热阻(RθJA) | 625 OC/W | 625 OC/W | 625 OC/W | 625 OC/W |
    | 结到外壳热阻(RθJC) | 250 OC/W | 250 OC/W | 250 OC/W | 250 OC/W |
    | 工作结温范围(TJ) | -55 to +150 OC | -55 to +150 OC | -55 to +150 OC | -55 to +150 OC |

    3. 产品特点和优势


    - 快速开关速度:适合高频电路应用。
    - 表面贴装封装:便于自动化插入,提高生产效率。
    - 绿色模具材料:符合IEC 61249标准,环保。
    - 高导通率:保证高效能传输。
    - 铅含量为零:符合欧盟RoHS 2.0标准,安全可靠。

    4. 应用案例和使用建议


    这些二极管广泛应用于各种电子产品中,例如电源管理、无线通信、射频前端、汽车电子等领域。为了充分发挥其性能,建议在设计电路时尽量减少寄生电容和电阻的影响,确保散热良好,以避免过热导致的性能下降。

    5. 兼容性和支持


    这些二极管具有较高的通用性,适用于多种电路板设计和应用。制造商提供详尽的技术支持文档和在线技术支持,帮助用户解决在安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:二极管过热导致性能下降。
    - 解决方案:增加散热片或改善电路布局以降低热阻。
    - 问题:电路中存在较大的纹波电流,影响二极管寿命。
    - 解决方案:使用合适的滤波器或调整电路参数以减少纹波电流。

    7. 总结和推荐


    总的来说,BAW56W, BAV70W, BAV99W, BAL99W系列快速开关二极管具有快速开关、高导通率、绿色环保等显著优势。适用于多种高频和高速电路应用,非常适合对性能要求高的场合。鉴于其出色的性能和广泛的应用前景,我们强烈推荐选用这一系列产品。

BAV99W_R1_00001参数

参数
反向恢复时间 4ns
正向浪涌电流 4A
配置 -
If - 正向电流 150mA
Ir - 反向电流 2.5μA
Vr-反向电压 -
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAV99W_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 BAV99W_R1_00001 BAV99W_R1_00001数据手册

BAV99W_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.1157
1000+ ¥ 0.1089
3000+ ¥ 0.0972
10000+ ¥ 0.0729
30000+ ¥ 0.0701
50000+ ¥ 0.0681
库存: 5980
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 11.57
