PZS515V6BCH_R1_00001

产品分类: 齐纳(稳压)二极管
厂牌: PANJIT/台湾强茂
产品描述: 7μA 5.6V SOD-323HE 贴片安装
供应商型号: 3757-PZS515V6BCH_R1_00001TR-ND
供应商: Digi-Key
标准整包数: 1

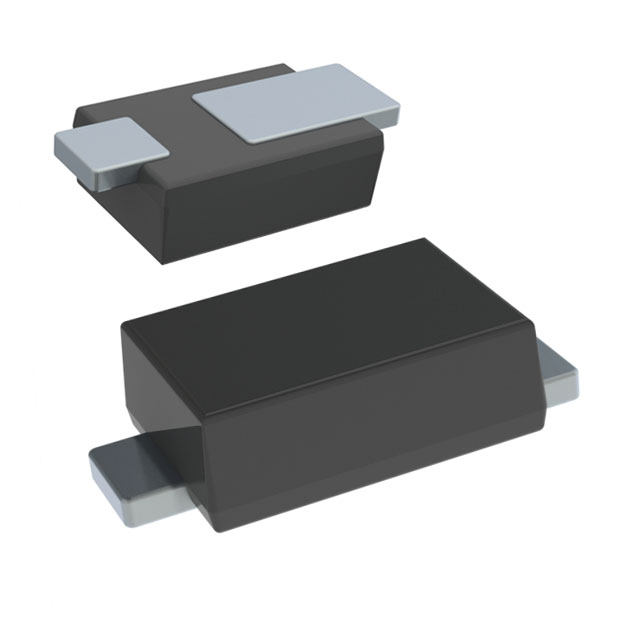

PANJIT/台湾强茂 齐纳(稳压)二极管 PZS515V6BCH_R1_00001

PZS515V6BCH_R1_00001概述

    # 硅片齐纳二极管:PPZS513V9BCH ~ PZS5143BCH 系列

    产品简介


    本系列硅片齐纳二极管(SOD-323HE)是专为自动化装配过程设计的产品,提供多种电压选择(3.9V到43V),额定功率为500mW。这些二极管具有稳定可靠的特性,适用于各种电子产品中的稳压、过压保护及电路调节等功能。

    技术参数


    - 电压范围:3.9V 至 43V
    - 最大功率:500mW
    - 热阻抗:Junction to Ambient (RθJA) 250°C/W
    - 操作温度范围:-55°C 至 +150°C
    - 储存温度范围:-55°C 至 +150°C
    - 峰值脉冲功率耗散:500mW
    - 终端引脚:符合 MIL-STD-750 方法 2026 标准的可焊端子
    - 重量:约 0.005 克
    - 封装:SOD-323HE
    - 重量:0.0002 盎司(0.005 克)

    产品特点和优势


    1. 平面晶片构造:确保良好的热性能和长期可靠性。
    2. 500mW 功率耗散:适用于高功率需求的应用。
    3. 适合自动化装配过程:简化生产流程,提高效率。
    4. 无铅且符合欧盟RoHS标准:环保材料,更健康。
    5. 绿色模塑化合物:符合 IEC 61249 标准,环保友好。

    应用案例和使用建议


    应用案例
    该系列产品广泛应用于电源稳压、浪涌保护、电平转换、信号处理等领域。例如,在开关电源中,齐纳二极管用于稳定输出电压;在保护电路中,齐纳二极管可以吸收瞬间过电压。
    使用建议
    - 在选择齐纳二极管时,确保其额定电压高于电路中的最高可能电压。
    - 考虑散热问题,特别是在高功率应用中,以避免热失控。
    - 注意焊接温度和时间,确保符合 MIL-STD-750 方法 2026 的要求。

    兼容性和支持


    该系列产品与多种电子元器件和设备兼容,适用于各种标准PCB布局。制造商提供了详细的技术支持文档,并承诺持续更新以满足客户的需求。此外,制造商还提供了详细的售后服务和技术支持,帮助客户解决问题。

    常见问题与解决方案


    常见问题
    1. 焊接过程中出现焊接不良
    2. 二极管发热过高
    解决方案
    1. 焊接过程中出现焊接不良
    - 确保焊接温度和时间符合标准。
    - 检查引脚是否有损坏或接触不良。
    2. 二极管发热过高
    - 确保二极管散热良好,增加散热片或改进散热设计。
    - 减少通过二极管的电流,避免超过其额定值。

    总结和推荐



    总结


    PPZS513V9BCH ~ PZS5143BCH 系列硅片齐纳二极管具备出色的性能和可靠度,尤其适合于需要高功率耗散的应用。它们易于自动化生产和安装,绿色环保,符合RoHS标准。
    推荐
    鉴于其广泛的适用性和出色的性能,强烈推荐将此系列硅片齐纳二极管用于需要高可靠性的电子设备中,特别是在电源稳压和过压保护领域。

PZS515V6BCH_R1_00001参数

参数
标称齐纳电压 5.6V
配置 -
最大功率 500mW
Ir - 反向电流 7μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 -
通用封装 SOD-323HE
安装方式 贴片安装
包装方式 卷带包装

PZS515V6BCH_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 齐纳(稳压)二极管 PANJIT/台湾强茂 PZS515V6BCH_R1_00001 PZS515V6BCH_R1_00001数据手册

PZS515V6BCH_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0406 ¥ 0.3394
10000+ $ 0.0354 ¥ 0.2959
25000+ $ 0.0322 ¥ 0.2698
35000+ $ 0.0312 ¥ 0.2611
50000+ $ 0.0302 ¥ 0.2524
125000+ $ 0.0281 ¥ 0.235
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1697
直接购买
