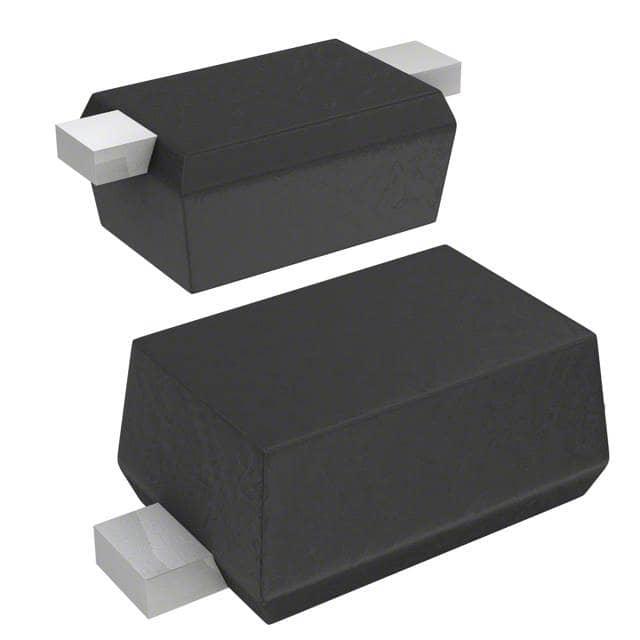

BAT54TS-AU_R1_000A1

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 2μA 200mA SOD-523 贴片安装
供应商型号: AV-S-PJTBAT54TSAUR100!A
供应商: Avnet
标准整包数: 5000
PANJIT/台湾强茂 整流二极管/整流桥 BAT54TS-AU_R1_000A1

BAT54TS-AU_R1_000A1概述

    # BBAT54TS-AU Schottky Barrier Rectifier 技术手册

    产品简介


    BBAT54TS-AU 是一款小型化的肖特基势垒整流二极管,具有出色的低正向电压降和高效率特点,适用于广泛的应用场景。它主要应用于需要高效整流的电路设计中,如通信设备、消费电子、工业控制以及便携式电子产品等。
    主要特点
    - 低正向电压降:显著降低功率损耗。
    - 适合自动化放置:提升生产效率。
    - 低功耗、高效率:适合对能效要求高的场合。
    - 高浪涌电流能力:确保在过载情况下仍能稳定运行。
    - 无铅环保:符合欧盟RoHS 2.0标准。
    - 绿色模具化合物:遵循IEC 61249标准。
    - AEC-Q101认证:满足汽车行业严格的质量要求。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向峰值电压 | VRRM 30 | V |
    | 最大RMS电压 | VRMS 21 | V |
    | 直流阻断电压 | VDC 30 | V |
    | 平均正向电流 | IF(AV) 0.2 | A |
    | 峰值正向浪涌电流 | IFSM 0.6 | A |
    | 结电容 | CJ 4 pF |
    | 热阻抗 | RθJA 710 | °C/W |
    工作条件
    - 工作结温范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    BBAT54TS-AU 的核心优势在于其卓越的性能表现和广泛的适用性:
    - 低正向电压降:有效减少功率损耗,提高系统整体效率。
    - 高浪涌电流能力:能够承受短暂的大电流冲击,保护电路免受损坏。
    - 环保材料:采用无铅工艺及绿色模具化合物,符合国际环保法规。
    - 高可靠性:通过AEC-Q101认证,确保在恶劣环境下依然可靠运作。

    应用案例和使用建议


    应用案例
    BBAT54TS-AU 可用于以下典型场景:
    1. 通信设备:如手机充电器、无线路由器等。
    2. 消费电子:如音频设备、LED驱动器等。
    3. 工业控制:如电源供应器、电机驱动模块等。
    使用建议
    为了充分发挥 BBAT54TS-AU 的性能优势,在实际应用中应注意以下几点:
    - 正确选择焊盘布局:参照 SOD-523 封装标准,确保良好的热传导和电气连接。
    - 注意散热管理:特别是在高温环境下,合理设计散热片以维持设备稳定性。
    - 避免超载操作:防止因过流导致设备失效。

    兼容性和支持


    BBAT54TS-AU 支持多种主流电路板设计,并且其封装尺寸与市场上常见的焊接工艺完全兼容。Panjit International Inc. 提供全面的技术支持和服务,包括样品申请、定制化咨询和技术文档下载等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压过高 | 检查焊接质量并重新检查电路连接 |
    | 反向漏电流异常 | 替换为新的器件或调整工作环境温度 |
    | 设备无法正常启动 | 确认供电电压是否符合要求 |

    总结和推荐


    综上所述,BBAT54TS-AU 是一款高性能的肖特基势垒整流二极管,具备优异的电气性能、紧凑的封装形式以及良好的环境适应性。对于需要高效整流且追求节能环保的设计师来说,这款产品无疑是一个理想的选择。因此,强烈推荐将 BBAT54TS-AU 应用于各种现代化电子系统中。

BAT54TS-AU_R1_000A1参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 200mA
Ir - 反向电流 2μA
Vr-反向电压 -
反向恢复时间 -
通用封装 SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAT54TS-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 BAT54TS-AU_R1_000A1 BAT54TS-AU_R1_000A1数据手册

BAT54TS-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0345 ¥ 0.3053
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1526.5
直接购买
加入购物车
