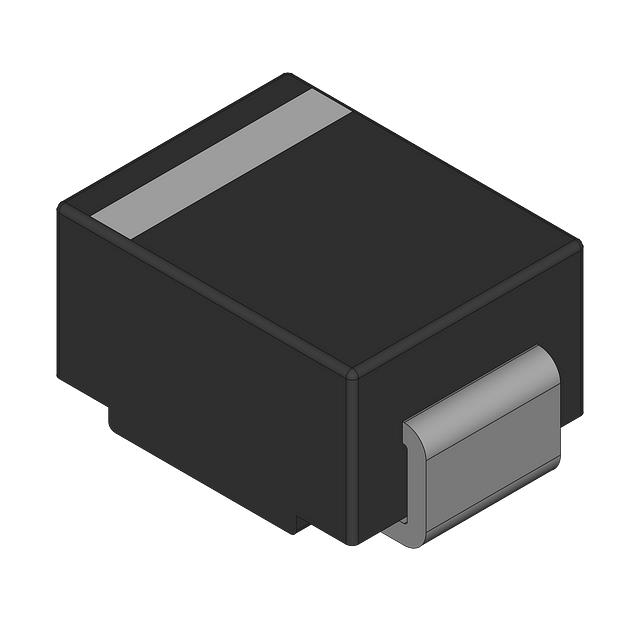

P6SMB6.8CA_R1_00001

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 600W 57A 10.5V@57A 6.45V SMB(DO-214AA) 贴片安装
供应商型号: P6SMB6.8CA_R1_00001 SMB
供应商: 国内现货
标准整包数: 800
PANJIT/台湾强茂 TVS二极管/ESD抑制器 P6SMB6.8CA_R1_00001

P6SMB6.8CA_R1_00001概述

    P6SMB 系列瞬态电压抑制器技术手册

    1. 产品简介


    P6SMB系列瞬态电压抑制器是一种表面贴装应用的电子元器件,专为优化电路板空间设计。它具有玻璃钝化结,低电感,且塑料封装达到UL94V-0防火等级。这些产品广泛应用于各种需要瞬态保护的电路中,如通信设备、工业自动化设备、汽车电子等。

    2. 技术参数


    - 包装和重量:采用JEDEC DO-214AA塑料封装,重量为0.093克(约0.003盎司)。
    - 电气特性:
    - 最大峰值脉冲功率:600瓦
    - 最小击穿电压范围:6.12至400伏
    - 峰值脉冲电流(tp=10/1000μs波形):具体数值请参见产品规格表
    - 最大峰值脉冲电流(IPP):依据不同型号有所不同
    - 最大钳位电压(10/1000μs):依据不同型号有所不同
    - 热阻:典型热阻Junction to Air为60°C/W
    - 静电放电防护:IEC-61000-4-2空气放电+30kV,接触放电+30kV
    - 操作和存储温度范围:-55°C至+150°C

    3. 产品特点和优势


    P6SMB系列瞬态电压抑制器具有以下特点和优势:
    - 紧凑设计:表面贴装,适合空间受限的应用。
    - 高可靠性:达到UL94V-0防火等级,能够在高温下稳定工作。
    - 低电感:减少电感对信号传输的影响,提高电路的稳定性。
    - 出色的防静电能力:能够承受较高的静电放电冲击,提升电路的耐用性。

    4. 应用案例和使用建议


    P6SMB系列瞬态电压抑制器常用于通信设备、工业自动化设备和汽车电子等领域。例如,在车载电子系统中,P6SMB可以保护电路免受雷击和其他瞬态电压的损坏。为了最大化其效能,建议:
    - 正确选择型号:根据电路所需的反向截止电压和峰值电流选择合适的产品型号。
    - 合理布局:在电路板上尽量靠近易受瞬态电压影响的组件安装P6SMB,以减少寄生电容的影响。

    5. 兼容性和支持


    P6SMB系列产品与常见的电子设备和电路板兼容,适用于广泛的电路设计。供应商提供技术支持,包括产品规格说明和技术支持文档,确保用户能够顺利集成这些器件到现有系统中。

    6. 常见问题与解决方案


    - 问题1:P6SMB在高温环境下工作时出现过热现象。
    - 解决方案:检查散热设计,确保符合规范。如果必要,增加散热片或散热器。
    - 问题2:P6SMB在特定电压下表现异常。
    - 解决方案:核实所选型号是否适合当前电路要求。检查是否有不当的电路设计导致异常行为。
    - 问题3:产品出现过早失效。
    - 解决方案:确认是否遵循正确的焊接工艺和操作环境条件。如果怀疑质量问题,联系供应商进行进一步检查。

    7. 总结和推荐


    P6SMB系列瞬态电压抑制器是一款高性能、可靠性强的电子元器件,适用于多种应用场景。其紧凑的设计和优越的防静电性能使其在市场上具备较强的竞争力。对于需要保护电路免受瞬态电压影响的应用场景,我们强烈推荐使用P6SMB系列产品。

P6SMB6.8CA_R1_00001参数

参数
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 10.5V@57A
击穿电压 6.45V
峰值脉冲电流 57A
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB6.8CA_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 P6SMB6.8CA_R1_00001 P6SMB6.8CA_R1_00001数据手册

P6SMB6.8CA_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 0.3422
1600+ ¥ 0.332
库存: 4800
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 273.76
直接购买
加入购物车
