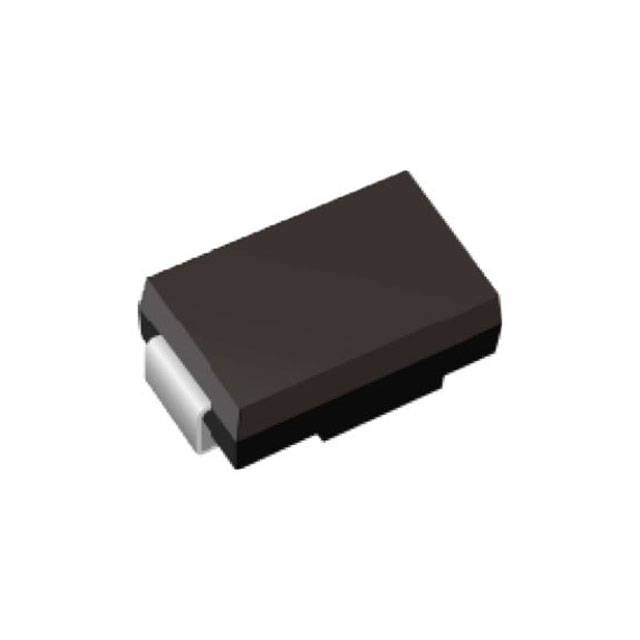

P4SMAJ40CA-AU_R1_000A1

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 400W 6.2A 64.5V@6.2A 44.4V SMA(DO-214AC) 贴片安装
供应商型号: P4SMAJ40CA-AU_R1_000A1
供应商: 国内现货
标准整包数: 1800
PANJIT/台湾强茂 TVS二极管/ESD抑制器 P4SMAJ40CA-AU_R1_000A1

P4SMAJ40CA-AU_R1_000A1概述


    产品简介


    表面贴装瞬态电压抑制器(Surface Mount Transient Voltage Suppressor)
    该系列产品型号为P4SMAJ5.0A-AU 至 P4SMAJ70CA-AU,专为应对高能量瞬态电压事件而设计。它们主要用于保护敏感的电子设备免受雷击、静电放电和其他电磁干扰的影响。产品具有广泛的电压范围,从5V到70V不等,能够适应各种不同的应用需求。

    技术参数


    - 峰值脉冲功率耗散(tp=10/1000us):PPP ≤ 400 W
    - 在TL=50°C条件下无限热沉上的功率耗散:PD ≤ 3.3 W
    - 峰值正向浪涌电流(8.3ms单半正弦波):IFSM ≤ 40 A
    - ISO10605测试结果(空气和接触):VESD ±30 kV
    - HBM和CDM耐压等级:HBM ≥ ±8 kV,CDM ≥ ±2 kV
    - 结点到环境的热阻抗:RθJA ≤ 70 oC/W
    - 工作结温范围:TJ -55~150 oC
    - 存储温度范围:TSTG -55~150 oC

    产品特点和优势


    1. 高度防护能力:P4SMAJ系列瞬态电压抑制器通过ISO10605标准认证,能够在极端条件下提供可靠的保护。
    2. 高可靠性:该系列产品符合AEC-Q101标准,适合在汽车和其他高可靠性要求的应用中使用。
    3. 绿色环保:产品无卤素,符合欧盟RoHS标准,并采用符合IEC 61249标准的绿色模塑化合物。
    4. 易于焊接:终端经过焊锡镀层处理,符合MIL-STD-750方法2026标准,确保可靠焊接。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,用于保护传感器和微处理器免受静电放电的影响。
    - 在工业控制设备中,作为线路保护装置以防止雷击和电源波动。
    使用建议:
    - 确保正确的电路布局和散热设计,以充分利用产品的额定值。
    - 定期检查和维护设备,以确保产品始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:该产品采用标准SMA封装,可与市场上大多数SMA接口的设备兼容。
    - 支持:Panjit International Inc.提供全面的技术支持和客户服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    1. 问题:如何正确焊接?
    - 解决办法:请遵循MIL-STD-750方法2026进行焊接,并确保使用合适的焊料和焊接条件。
    2. 问题:如何确定合适的型号?
    - 解决办法:根据实际应用需求选择合适的电压范围和电流等级,参考技术手册中的电气特性表进行选择。
    3. 问题:如何提高产品的可靠性?
    - 解决办法:通过合理的设计和维护,确保产品在正常的工作温度范围内运行,并避免过载操作。

    总结和推荐


    总结:
    P4SMAJ系列瞬态电压抑制器具有出色的防护能力和高可靠性,适用于多种应用场合。其独特的绿色环保材料和广泛的工作温度范围使其成为高端电子设备的理想选择。
    推荐:
    我们强烈推荐使用P4SMAJ系列瞬态电压抑制器,特别是对于那些需要在严苛环境下工作的应用。产品的高可靠性、强大的防护能力和绿色环保的特点使其在市场上具备显著的竞争优势。

P4SMAJ40CA-AU_R1_000A1参数

参数
工作电压 -
箝位电压 64.5V@6.2A
击穿电压 44.4V
峰值脉冲电流 6.2A
峰值脉冲功率 400W
极性 -
DO-214AC,SMA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

P4SMAJ40CA-AU_R1_000A1数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 P4SMAJ40CA-AU_R1_000A1 P4SMAJ40CA-AU_R1_000A1数据手册

P4SMAJ40CA-AU_R1_000A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
