首页  >  产品百科  >  P6SMBJ120A_R1_00001

P6SMBJ120A_R1_00001

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 600W 3.1A 193V@3.1A 133V SMB(DO-214AA) 贴片安装
供应商型号: P6SMBJ120A_R1_00001 SMB
供应商: 国内现货
标准整包数: 800

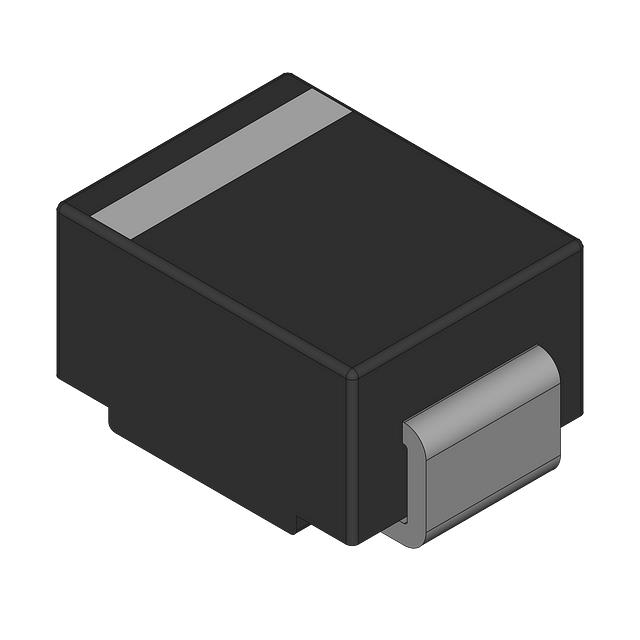

PANJIT/台湾强茂 TVS二极管/ESD抑制器 P6SMBJ120A_R1_00001

P6SMBJ120A_R1_00001概述

    # P6SMBJ 系列瞬态电压抑制二极管技术手册

    产品简介


    P6SMBJ 系列是专为表面贴装设计的瞬态电压抑制二极管(Transient Voltage Suppressor,TVS),旨在为现代电子电路提供卓越的保护性能。该系列产品广泛应用于消费电子、通信设备、工业控制、汽车电子等领域,能够有效防止过电压对敏感电子元件造成损害。其玻璃钝化结设计、低电感特性和符合RoHS标准的绿色模具材料使其成为高性能和环保性能兼顾的理想选择。
    主要功能
    - 高效瞬态电压抑制
    - 防静电(ESD)保护
    - 符合严格的环保要求(RoHS)
    应用领域
    - 消费电子
    - 工业自动化设备
    - 汽车电子系统
    - 医疗设备
    - 通信设备

    技术参数


    以下是 P6SMBJ 系列的主要技术规格:
    | 参数 | 描述 |

    | 封装类型 | JEDEC DO-214AA,塑料封装 |
    | 标准包装 | 12mm 卷带(EIA-481) |
    | 极性标志 | 色环标记阴极端 |
    | 峰值脉冲功率 | 最大 600W(峰值脉宽:10/1000μs) |
    | 爬电距离 | 0.003 盎司,0.092 克 |
    | 脉冲电流 | 8.3ms 单半正弦波,最大可达 100A |
    | 电气特性 | 适合双向应用 |
    | 最高工作温度 | -55°C 至 +150°C |
    此外,产品具备出色的防雷击和静电防护能力,符合 IEC-61000-4-2 标准(空气放电+30kV,接触放电+30kV)。其典型热阻为 60°C/W,适合恶劣的工作环境。

    产品特点和优势


    P6SMBJ 系列 TVS 二极管具有以下显著特点和优势:
    - 高可靠性:采用先进的玻璃钝化技术和塑封工艺,确保长期稳定运行。
    - 优异的电气性能:出色的瞬态抑制能力,适用于各种复杂电磁环境。
    - 易于安装:表面贴装设计,支持自动焊接,便于大批量生产。
    - 绿色环保:无铅设计,符合欧盟 RoHS 和 IEC 61249 标准。

    应用案例和使用建议


    应用案例
    - 在消费电子中用于保护电源接口免受浪涌冲击。
    - 在工业自动化设备中作为数据线和信号线的过电压保护装置。
    - 在汽车电子系统中防止高压干扰对传感器和控制器的影响。
    使用建议
    - 确保 VRWM(稳态反向电压)选择的值高于电路的正常工作电压。
    - 在多级保护设计中,应优先考虑 P6SMBJ 的低电容特性以减少寄生效应。
    - 布局时尽量缩短引脚长度,以降低分布电感对性能的影响。

    兼容性和支持


    P6SMBJ 系列 TVS 二极管可无缝集成到现有电路板设计中,且与主流电子元件具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括在线资源库和客户技术支持热线,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品工作异常 | 检查安装方向是否正确,确认 VRWM 设置合理。 |
    | 热管理不佳 | 增加散热片或优化 PCB 布局以改善散热。 |
    | 脉冲电流过大导致损坏 | 检查电路是否满足设计要求,必要时调整保护等级。 |

    总结和推荐


    P6SMBJ 系列瞬态电压抑制二极管凭借其卓越的性能、可靠的稳定性和广泛的适用范围,在瞬态电压保护领域表现出色。其表面贴装设计和绿色环保特性使其成为现代电子设计的理想选择。强烈推荐用于需要高效过电压保护的应用场合。
    综上所述,P6SMBJ 系列 TVS 二极管不仅满足了工业标准的要求,还在性能、成本和环保方面实现了平衡。无论是对于小型消费电子产品还是大型工业设备,它都是一款值得信赖的选择。

P6SMBJ120A_R1_00001参数

参数
箝位电压 193V@3.1A
击穿电压 133V
峰值脉冲电流 3.1A
峰值脉冲功率 600W
极性 -
工作电压 -
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P6SMBJ120A_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 P6SMBJ120A_R1_00001 P6SMBJ120A_R1_00001数据手册

P6SMBJ120A_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 0.4118
1600+ ¥ 0.3994
库存: 1600
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 329.44
直接购买
加入购物车
