KBJ1510_T0_00601

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 1KV 180A 5μA 15A KBJ-2
供应商型号: 14M-KBJ1510_T0_00601 KBJ
供应商: 云汉优选
标准整包数: 1

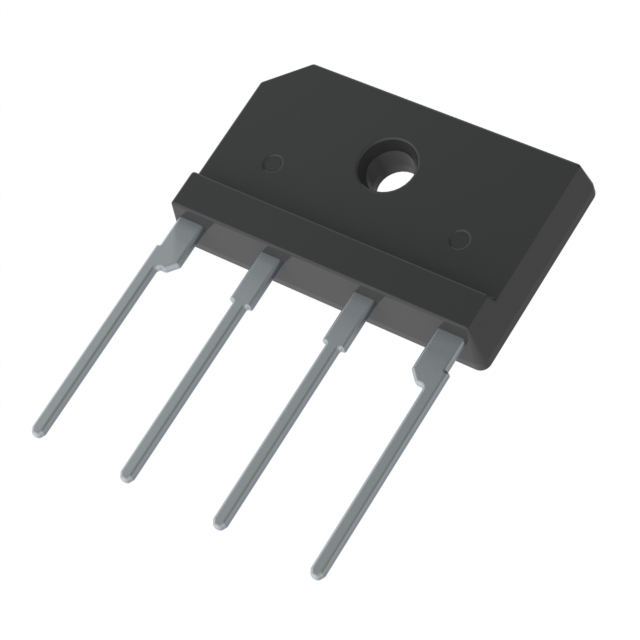

PANJIT/台湾强茂 整流二极管/整流桥 KBJ1510_T0_00601

KBJ1510_T0_00601概述

    玻璃封装桥式整流器:KBJ1504~KBJ1510

    产品简介


    KBJ1504~KBJ1510是一系列玻璃封装桥式整流器,适用于高电压、大电流的应用场景。它们主要用作电源电路中的整流元件,广泛应用于各种工业控制设备、电源供应系统及各类电子装置中。这些整流器具有可靠性高、成本低的特点,且符合RoHS标准,适用于绿色环保需求。

    技术参数


    以下是KBJ1504~KBJ1510的主要技术参数:
    | 参数名称 | KBJ1504 | KBJ1506 | KBJ1508 | KBJ1510 |

    | 最大重复峰值反向电压 (VRRM) | 400 | 600 | 800 | 1000 |
    | 最大RMS电压 (VRMS) | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 (VDC) | 400 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 (IF(AV)) | 15 A | 15 A | 15 A | 15 A |
    | 峰值正向浪涌电流 (IFSM) | 240 A | 240 A | 240 A | 240 A |
    | 融断额定值 (t<8.3ms) | 239 A² | 239 A² | 239 A² | 239 A² |
    | 最大瞬时正向电压 (每二极管) | 1.1 V | 1.1 V | 1.1 V | 1.1 V |
    | 反向漏电流 (TJ=25°C) | 5 μA | 5 μA | 5 μA | 5 μA |
    | 反向漏电流 (TJ=125°C) | 500 μA | 500 μA | 500 μA | 500 μA |
    | 典型结电容 (CJ) | 79 pF | 79 pF | 79 pF | 79 pF |
    | 典型热阻 (RθJA) | 22 °C/W | 22 °C/W | 22 °C/W | 22 °C/W |
    | 典型结至壳热阻 (RθJC) | 1.4 °C/W | 1.4 °C/W | 1.4 °C/W | 1.4 °C/W |
    | 工作结温范围 (TJ) | -55到+150°C | -55到+150°C | -55到+150°C | -55到+150°C |
    | 存储温度范围 (TSTG) | -55到+150°C | -55到+150°C | -55到+150°C | -55到+150°C |

    产品特点和优势


    - 安全认证:UL Recognized File #E228882,确保产品符合严格的安全标准。
    - 高可靠性:采用模具塑料技术,确保结构坚固可靠,寿命长。
    - 绿色环保:完全符合RoHS标准,适合环保要求高的应用场景。
    - 玻璃封装:提高了产品的耐热性和抗机械冲击性。
    - 焊接可靠性:终端可焊性满足MIL-STD-750标准。

    应用案例和使用建议


    这些整流器特别适用于以下应用场景:
    - 电源转换:在电源供应器中进行AC到DC的转换。
    - 工业控制设备:如电机驱动器、逆变器等。
    - 消费电子产品:如电视、电脑等需要高功率转换的设备。
    使用建议:
    - 散热管理:尽管KBJ1504~KBJ1510的热阻较低,但在高负载下仍需注意散热,以防止过热损坏。
    - 电压匹配:选择合适的型号以匹配所需的最大工作电压和电流。

    兼容性和支持


    这些产品安装方便,可以与现有电路无缝集成。制造商提供了详细的安装指南和技术支持,确保客户能够顺利部署并使用这些产品。此外,还提供了一系列的包装选项,以满足不同应用场景的需求。

    常见问题与解决方案


    - 问题:在高温环境下出现过热现象。
    - 解决方法:增加散热片或优化散热路径。
    - 问题:电路短路。
    - 解决方法:检查电路连接,确认没有短路点。
    - 问题:电流不稳定。
    - 解决方法:检查输入电压是否稳定,确保电源质量。

    总结和推荐


    KBJ1504~KBJ1510是性能优良的桥式整流器,具备高可靠性、良好耐温性和低成本等优点。特别适合在各种工业和消费电子应用中使用。由于其出色的性能和广泛的适用性,我们强烈推荐使用这些产品。

KBJ1510_T0_00601参数

参数
配置 -
If - 正向电流 15A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 180A
通用封装 KBJ-2
零件状态 在售
包装方式 管装

KBJ1510_T0_00601数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 KBJ1510_T0_00601 KBJ1510_T0_00601数据手册

KBJ1510_T0_00601封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0778
10+ ¥ 1.9555
30+ ¥ 1.7453
100+ ¥ 1.3078
1000+ ¥ 1.2589
3000+ ¥ 1.2222
库存: 250
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.07
直接购买
加入购物车
