PN22-6F-C

产品分类: 端子 - 铲形端子
厂牌: PANDUIT

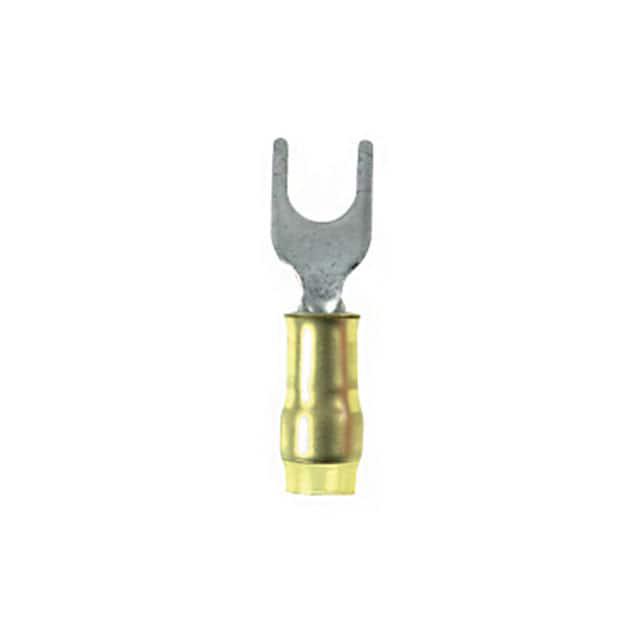

产品描述: Fork Terminal 22-26AWG Copper Yellow 19.56mm Tin Bottle
供应商型号: Q-PN22-6F-C
供应商: 期货订购
标准整包数: 100
PANDUIT 端子 - 铲形端子 PN22-6F-C

PN22-6F-C概述

    电子元器件产品技术手册:终端套管

    产品简介


    本文将详细介绍Panduit公司的叉形端子(Fork Terminal),型号为PN22-4F和PN22-6F。该产品适用于直径为26至22号的实心或绞合铜线,具有广泛的工业应用,如自动化控制系统、工业机械和建筑布线等。

    技术参数


    | 参数 | 描述 |

    | 推荐使用范围 | A. #26-22 AWG固态或绞合铜线
    B. 最大温度等级为221°C(105°C)
    C. 最大电压等级为300V |
    | 材料 | A. 制作:0.02英寸(0.5mm)厚铜,镀锡
    B. 套管:黄颜色尼龙
    C. 套筒:镀锡黄铜 |
    | 尺寸(英寸[毫米]) | PN22-4F: 0.67 [17.02], 0.20 [5.08], 0.21 [5.33], 0.57 [14.49], 0.12 [3.05]
    PN22-6F: 0.77 [19.56], 0.25 [6.35], 0.26 [6.60], 0.63 [16.00], 0.15 [3.81] |
    | 绝缘直径 | 最大绝缘直径为0.090英寸(2.29毫米) |
    | 焊接工具 | CT-520, CT-1525(便携式),CT-2500(CT-2525CH:便携式) |

    产品特点和优势


    - 广泛适用性:适合各种不同类型的导线,适用于多种工作环境,如工业自动化、建筑电气系统等。
    - 高可靠性:采用优质的铜材料和镀锡处理,保证长期稳定运行。
    - 耐热性能:最高可承受221°C的工作温度,确保在高温环境下仍能正常工作。
    - 易于安装:提供专业的安装工具,方便用户进行快速准确的安装操作。

    应用案例和使用建议


    在工业自动化控制系统中,这些叉形端子常用于连接传感器和控制器之间的信号传输。建议在安装时使用配套的专业工具,确保连接稳固且无松动,以提高系统的整体可靠性。

    兼容性和支持


    本产品与其他Panduit品牌的端子和相关配件具有良好的兼容性,可形成完整的产品系列。Panduit公司提供全面的技术支持,包括详细的安装指南和定期的维护服务。

    常见问题与解决方案


    - 问题1:安装后发现接触不良
    - 解决方法:检查导线是否已正确插入,并确认使用适当的工具进行了压接。
    - 问题2:长时间使用后出现氧化现象
    - 解决方法:清洁端子表面,并重新涂覆防氧化涂层。
    - 问题3:端子断裂
    - 解决方法:检查所用导线是否符合要求,避免过大的电流或机械应力导致端子损坏。

    总结和推荐


    总体而言,Panduit的叉形端子PN22-4F和PN22-6F是工业应用中的可靠选择,具备出色的电气性能和耐用性。对于需要高可靠性的工业环境,我们强烈推荐使用这款产品。

PN22-6F-C参数

参数
长*宽*高 19.56mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

PN22-6F-C厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PN22-6F-C数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 铲形端子 PANDUIT PN22-6F-C PN22-6F-C数据手册

PN22-6F-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4523 ¥ 3.7544
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 375.44
