PV14-14R-M

产品分类: 端子 - 环形端子
厂牌: PANDUIT

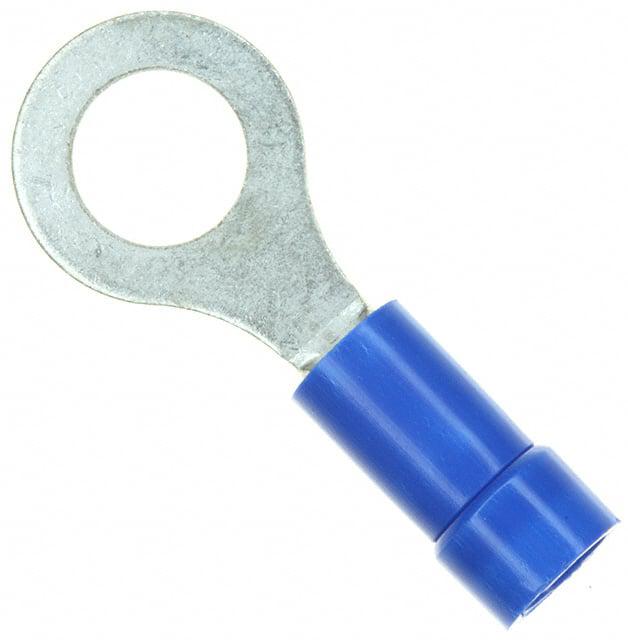

产品描述: Ring Tongue Terminal 14-16AWG Copper Blue 28.5mm Tin Box
供应商型号: 2727114
供应商: 海外现货
标准整包数: 1
PANDUIT 端子 - 环形端子 PV14-14R-M

PV14-14R-M概述


    产品简介


    本手册介绍的产品为Pre-Insulated Diamond Grip(PIDG)环形端子,主要用于电线连接和固定。它们适用于多种电气应用场合,包括工业控制、通信系统、电力传输等。这些端子能够提供可靠的电气连接,并且具备预绝缘设计,确保安装后的安全性和可靠性。

    技术参数


    以下为PIDG环形端子的主要技术参数和性能指标:
    - 材料:绝缘材料为尼龙,UL 94V-2阻燃等级;端子体和金属套筒为铜,符合ASTM B-152标准;电镀层为锡,符合ASTM B-545标准。
    - 绝缘厚度:通常为0.125英寸或0.140英寸。
    - 尺寸:包括宽度(W)、高度(C)、长度(E)和整体长度(L)等参数。
    - 适用线径范围:根据型号不同,适用于AWG 22至10号线径。
    - 最大电流:依据具体型号,承载电流范围从1.07A到2,050A不等。
    - 工作温度:大多数型号的工作温度范围为-40°C至105°C。
    - 其他参数:包括电线尺寸、孔径大小、颜色代码等,详见技术手册。

    产品特点和优势


    PIDG环形端子的独特之处在于其钻石型夹持力设计(Diamond Grip),确保了在高压环境下依然能保持稳定的接触力。此外,预绝缘设计不仅简化了安装过程,还能防止因裸露导线导致的短路风险。这些端子还具有良好的机械强度,适合于恶劣环境下的长期使用。

    应用案例和使用建议


    应用案例
    - 工业自动化控制系统:用于连接传感器、执行器和控制器之间的电缆。
    - 通信基站设备:确保电源供应系统的稳定连接。
    - 电力传输系统:作为接线盒或开关柜内的重要连接部件。
    使用建议
    - 在安装前确保电线端部清洁无油污,以增强连接的可靠性。
    - 对于高振动环境的应用,建议增加额外的固定措施以避免松动。
    - 定期检查连接点是否有腐蚀或磨损迹象,及时更换有问题的端子。

    兼容性和支持


    PIDG环形端子设计上考虑到了广泛的兼容性,可以与多种电线和工具配合使用。制造商提供了详尽的技术支持和售后服务,包括安装指南、使用说明和技术咨询等。如有需要,用户可以直接联系技术服务中心获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子无法正确插入 | 检查端子和电线尺寸是否匹配,确认安装过程中没有损坏。 |
    | 连接处发热严重 | 检查是否有接触不良的情况,确认螺丝紧固程度足够。 |
    | 连接不稳定 | 确保电线完全插入端子内,并重新进行紧固操作。 |

    总结和推荐


    总体来看,PIDG环形端子凭借其独特的钻石型夹持力设计和预绝缘特性,在各种电气应用场合中表现出色。无论是从安装便利性还是使用寿命角度考量,这款产品都值得推荐。如果您正在寻找一种可靠、高效的电线连接解决方案,PIDG环形端子无疑是您的理想选择。

PV14-14R-M参数

参数
长*宽*高 28.448mm*11.68mm*810μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PV14-14R-M厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV14-14R-M数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PV14-14R-M PV14-14R-M数据手册

PV14-14R-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
