JN218-216-CN

产品分类:
厂牌: PANDUIT
产品描述:
供应商型号: Q-JN218-216-CN
供应商: Panduit
标准整包数: 100
PANDUIT  JN218-216-CN

JN218-216-CN概述

    电子元器件技术手册解析:尼龙绝缘线接头

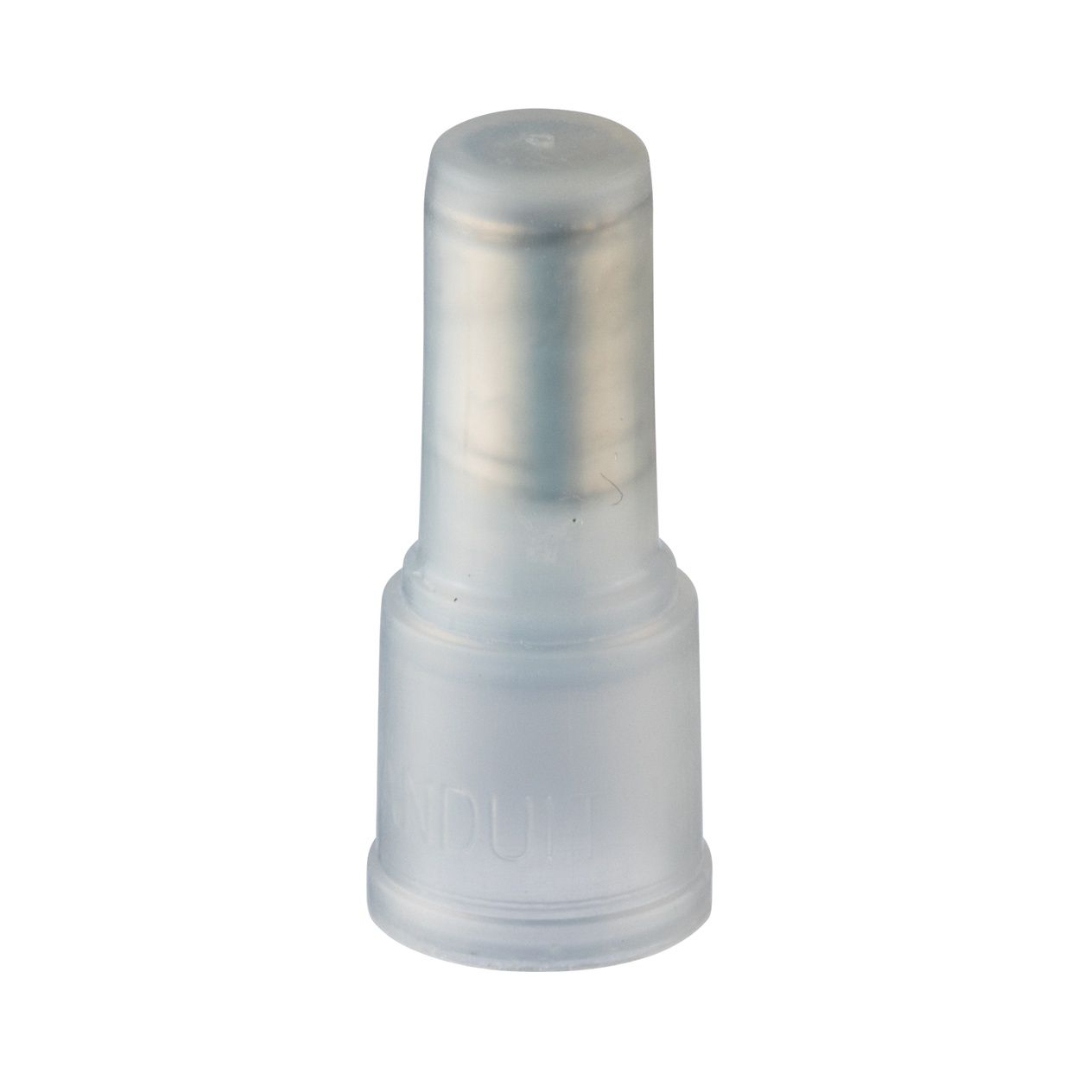

    1. 产品简介


    本产品是一款尼龙绝缘线接头(Nylon Insulated Wire Joint),主要用于连接不同规格的铜线,包括实心和绞合铜线。其主要功能是为电线提供绝缘保护,并确保良好的电气连接。该产品适用于多种场合,如建筑电线连接、标识、灯具和固定装置等,最高额定温度可达221°F(105°C),最大额定电压为600V(在标识、灯具和固定装置中可达到1000V)。

    2. 技术参数


    - 尺寸规格:
    - 直径:0.21英寸(5.3mm)
    - 长度:0.78英寸(19.8mm)
    - 内径:0.120英寸(3.05mm)
    - 安装孔径:0.27英寸(6.9mm)
    - 适用电线规格:
    - AWG 22(0.5mm²):最多可连接4根同规格电线
    - AWG 20(0.75mm²):最多可连接3根同规格电线
    - AWG 18(1.0mm²):最多可连接2根同规格电线
    - AWG 16(1.5mm²):最多可连接1根同规格电线
    - AWG 14(2.5mm²):仅支持1根电线
    - 其他特性:
    - 工作温度范围:最高221°F(105°C)
    - 最大工作电压:600V(特殊情况下可达1000V)
    - 绝缘材料:尼龙,透明,自然色

    3. 产品特点和优势


    - 高可靠性:采用高强度尼龙材料,具有优异的绝缘性能和机械强度,适用于各种恶劣环境。
    - 简便安装:设计有合适的孔径和长度,方便用户轻松安装。
    - 广泛兼容性:能够处理多种规格的铜线,适应性强。
    - 耐高温:可在高达105°C的环境中稳定工作,保证长期可靠运行。

    4. 应用案例和使用建议


    - 应用案例:
    - 建筑布线:连接室内电线,确保安全可靠的电气连接。
    - 标识系统:用于各种标识和标志中的电线连接,提升标识系统的整体稳定性。
    - 灯具和固定装置:连接灯具内部的电线,提高照明系统的安全性。
    - 使用建议:
    - 在安装前,务必根据所需电线规格选择正确的型号。
    - 使用推荐的安装工具(如CT-100A、CT-1550等)进行操作,确保安装效果最佳。
    - 按照手册中的图示和步骤,逐步进行剥线、插入、扭紧等步骤,以确保连接牢固可靠。

    5. 兼容性和支持


    - 兼容性:该产品适用于多种规格的铜线,且有多个型号可供选择,满足不同需求。
    - 工具支持:手册中列出了多种推荐的安装工具,用户可以根据需要选择合适的工具进行操作。
    - 技术支持:如有任何疑问或问题,用户可以通过访问官方网站(www.panduit.com)获取更多支持信息,或者联系客服寻求帮助。

    6. 常见问题与解决方案


    - 问题1:安装后发现连接不牢固。
    - 解决方法:检查是否严格按照安装步骤进行操作;若有必要,重新剥线并确保电线完全插入。

    - 问题2:长时间使用后发现绝缘层有破损。
    - 解决方法:确认所用环境是否符合产品的温度和电压要求;如有损坏,及时更换新的线接头。

    - 问题3:安装过程中无法顺利插入电线。
    - 解决方法:确保剥线长度适中(7/16英寸±1/32英寸),并在插入前将电线末端扭紧。

    7. 总结和推荐


    尼龙绝缘线接头在多种场合下表现出色,其高可靠性、简便安装和广泛的兼容性使其成为理想的电线连接解决方案。对于需要连接不同规格铜线的应用,该产品是不可或缺的选择。综上所述,强烈推荐使用这款产品。

JN218-216-CN参数

参数
包装方式 散装

JN218-216-CN厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

JN218-216-CN数据手册

厂牌 PDF简要描述 下载
PANDUIT PANDUIT JN218-216-CN JN218-216-CN数据手册
