首页  >  产品百科  >  P8-14R-Q

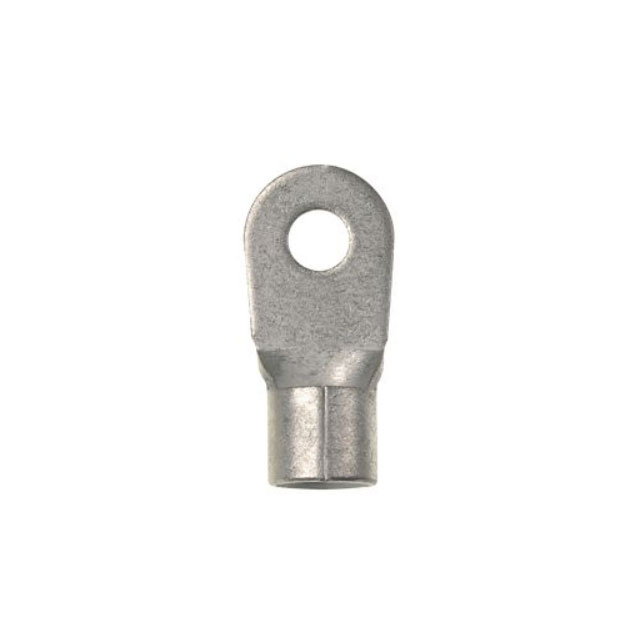

P8-14R-Q

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 8AWG Copper 28.96mm Tin Bottle
供应商型号: JY-P8-14R-Q
供应商: 云汉优选
标准整包数: 1
PANDUIT 端子 - 环形端子 P8-14R-Q

P8-14R-Q概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细介绍一款名为“#8 BARREL NON-INSULATED RING TONGUE”的电子元器件产品。这种非绝缘环舌接线端子主要用于电气连接,适用于多种工业应用,如电机、控制面板、机械设备等。其主要功能是确保导线与接线端子之间的可靠连接,从而实现电力或信号的稳定传输。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 最大2000V |
    | 最大导线直径 | 0.280英寸 [7.11mm] |
    | 导线规格 | #8 AWG绞合铜线 |
    | 最高工作温度 | 302°F (150°C) |
    | 材料厚度 | 0.040英寸 [1.02mm] |
    | 端子表面处理 | 锡镀层 |

    产品特点和优势


    1. 高可靠性:该产品通过了UL认证和CSA认证,确保了其在极端条件下的稳定性和可靠性。
    2. 广泛适用性:可以用于多种导线规格和尺寸,适应不同的安装需求。
    3. 耐高温性能:最高可承受150°C的工作温度,适用于高温环境。
    4. 结构坚固:采用铜材料并进行锡镀层处理,提高了端子的机械强度和抗腐蚀能力。

    应用案例和使用建议


    应用案例:
    - 在电机控制柜中作为连接导线到设备端子的部件。
    - 在机械设备中作为传感器信号线的连接点。
    使用建议:
    - 在安装前确保导线的剥离长度为0.95英寸(±0.8mm),以确保最佳连接效果。
    - 定期检查接线端子的紧固情况,确保连接稳定。

    兼容性和支持


    此产品与常见的标准导线规格兼容,如#8 AWG绞合铜线。制造商提供了详细的使用指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查端子是否完全插入,并重新紧固。 |
    | 接触不良 | 清理端子和导线的接触面,确保清洁。 |
    | 端子表面腐蚀 | 使用适当工具清洁端子,并涂上防锈剂。|

    总结和推荐


    综上所述,“#8 BARREL NON-INSULATED RING TONGUE”是一种高性能、高可靠性的非绝缘环舌接线端子。其在电气连接领域的广泛应用证明了其卓越的品质和稳定性。强烈推荐在需要高度可靠电气连接的应用场合中使用该产品。
    希望以上内容对您有所帮助!如果您有任何进一步的需求或疑问,请随时联系我们。

P8-14R-Q参数

参数
长*宽*高 28.956mm*11.94mm*1.02mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

P8-14R-Q厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

P8-14R-Q数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT P8-14R-Q P8-14R-Q数据手册

P8-14R-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.187
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.18
直接购买
加入购物车
