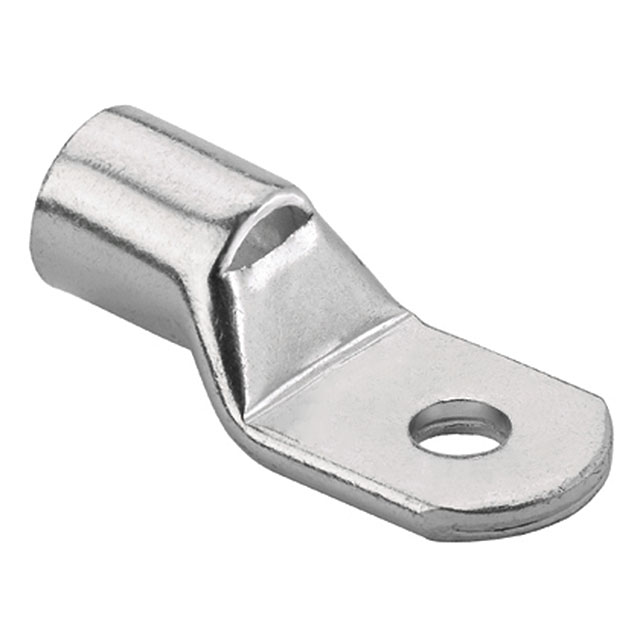

LCMA120-8-L

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Lug Terminal Copper 65mm Tin
供应商型号: Q-LCMA120-8-L
供应商: Panduit
标准整包数: 50
PANDUIT 端子 - 环形端子 LCMA120-8-L

LCMA120-8-L概述

    电子元器件产品技术手册:LCMA系列电线连接器

    1. 产品简介


    LCMA系列电线连接器是专为高压电力系统设计的高品质电气连接设备。它们主要用于固定电线接头,确保连接可靠并能承受高电压条件。这些连接器广泛应用于电力传输、工业自动化和建筑工程等领域,尤其是在需要高可靠性连接的场合。

    2. 技术参数


    LCMA系列电线连接器的技术参数如下表所示:
    | Part Number | Class 2r Wire Size | Class 5f & 6f Wire Size | Stud Size | Wire Strip Length | Panduit Die Index No. |
    |
    | LCMA35-6-C | 35mm | 25mm | M6 | 19.0 | P29 |
    | LCMA35-8-C | 35mm | 25mm | M8 | 19.0 | P29 |
    | LCMA35-10-C | 35mm | 25mm | M10 | 19.0 | P29 |
    | LCMA35-12-C | 35mm | 25mm | M12 | 19.0 | P29 |
    | LCMA50-6-L | 50mm | 35mm | M6 | 21.8 | P37 |
    | LCMA50-8-L | 50mm | 35mm | M8 | 21.8 | P37 |
    | LCMA50-10-L | 50mm | 35mm | M10 | 21.8 | P37 |
    | LCMA50-12-L | 50mm | 35mm | M12 | 21.8 | P37 |
    | LCMA70-6-L | 70mm | 50mm | M6 | 24.8 | P45 |
    | LCMA70-8-L | 70mm | 50mm | M8 | 24.8 | P45 |
    | LCMA70-10-L | 70mm | 50mm | M10 | 24.8 | P45 |
    | LCMA70-12-L | 70mm | 50mm | M12 | 24.8 | P45 |
    | LCMA95-6-L | 95mm | 70mm | M6 | 26.0 | P54 |
    | LCMA95-8-L | 95mm | 70mm | M8 | 26.0 | P54 |
    | LCMA95-10-L | 95mm | 70mm | M10 | 26.0 | P54 |
    | LCMA95-12-L | 95mm | 70mm | M12 | 26.0 | P54 |
    | LCMA95-16-L | 95mm | 70mm | M16 | 26.0 | P54 |
    | LCMA120-8-L | 120mm | 95mm | M8 | 26.0 | P62 |
    | LCMA120-10-L| 120mm | 95mm | M10 | 26.0 | P62 |
    | LCMA120-12-L| 120mm | 95mm | M12 | 26.0 | P62 |
    | LCMA120-14-L| 120mm | 95mm | M14 | 26.0 | P62 |
    | LCMA120-16-L| 120mm | 95mm | M16 | 26.0 | P62 |
    | LCMA150-8-X | 150mm | 120mm | M8 | 29.0 | P66 |
    | LCMA150-10-X| 150mm | 120mm | M10 | 29.0 | P66 |
    | LCMA150-12-X| 150mm | 120mm | M12 | 29.0 | P66 |
    | LCMA150-16-X| 150mm | 120mm | M16 | 29.0 | P66 |
    | LCMA150-20-X| 150mm | 120mm | M20 | 29.0 | P66 |

    3. 产品特点和优势


    LCMA系列电线连接器具有以下几个显著特点和优势:
    - 高导电性能:采用高导电无缝铜管材料,确保电流通过时电阻低,降低损耗。
    - 优异的耐温性:UL温度等级达到90°C,适合在高温环境下使用。
    - 多种安装尺寸:提供不同直径的螺丝孔,可适应不同规格的电线。
    - 可靠的安全性能:UL和CSA双重认证,确保在高压应用中的安全性。
    - 易于操作:带有窗口和倒角入口,方便进行线路检查和插入操作。

    4. 应用案例和使用建议


    应用案例:
    - 用于电力传输线路的固定接头,特别是在户外高压输电线路上。
    - 工业自动化控制系统中的布线连接。
    - 大型建筑项目中的电力分配系统。
    使用建议:

LCMA120-8-L参数

参数
长*宽*高 65mm*27.51mm*27.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCMA120-8-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCMA120-8-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT LCMA120-8-L LCMA120-8-L数据手册

LCMA120-8-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 80.6346
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 4031.73
直接购买
加入购物车
