LCDN2-14AH-Q

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述:
供应商型号: Q-LCDN2-14AH-Q
供应商: 期货订购
标准整包数: 25
PANDUIT 端子 - 矩形端子 LCDN2-14AH-Q

LCDN2-14AH-Q概述


    产品简介


    LCDN2-14AH-CUST & LCDN2-14AH-Q

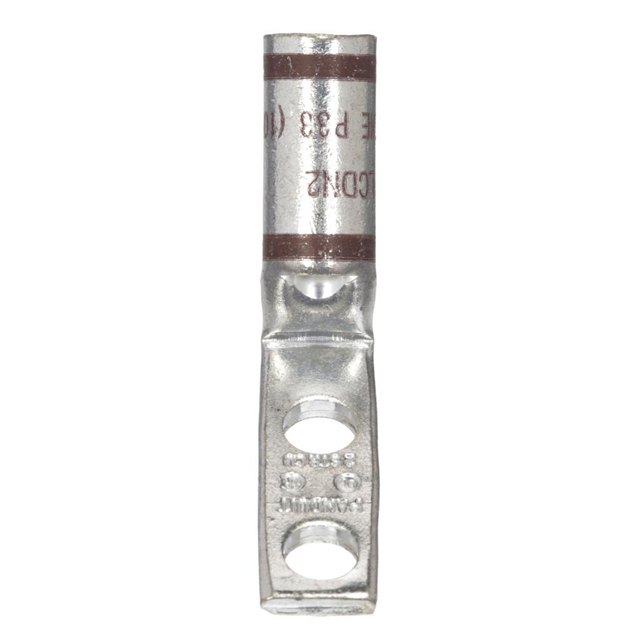

    LCDN2-14AH系列是Panduit公司生产的铜接线端子(Copper Lug),主要用于电线与设备的连接。这类端子特别适用于高电压应用,最高可承受高达35千伏的应用环境。它们通常被用于电力系统、工业自动化和建筑布线等领域。

    技术参数


    - 材料:高导电率无缝铜管
    - 镀层:电镀锡
    - 电线尺寸:2 AWG
    - 电线类型:绞合铜线(Class B:压缩或浓缩型;Class C:同心型)
    - 电线剥皮长度:15/16英寸
    - 螺丝孔直径:1/4英寸
    - UL认证:适用于最高达35千伏的应用,对于超过2000伏特的应用需咨询电缆制造商
    - 温度等级:90°C
    - CSA认证:是
    - 颜色编码:棕色
    - Panduit 铆印编号:P33 (10)
    - 尺寸规格:
    - 长度:0.88±0.04英寸
    - 宽度:0.31±0.01英寸
    - 厚度:0.11±0.01英寸
    - 角度:45°±5°
    - 入线口斜边:0.42±0.01英寸
    - 观察窗:0.38英寸(参考值)

    产品特点和优势


    1. 高导电性:采用无缝铜管制成,保证了极高的导电效率。
    2. 优异的耐热性:能够承受高达90°C的工作温度,适用于各种恶劣环境。
    3. UL与CSA认证:通过国际权威机构的严格测试,确保安全可靠。
    4. 易于安装和维护:具有清晰的色码标记和观察窗设计,便于操作和检查。

    应用案例和使用建议


    该产品广泛应用于高压电力系统、工业自动化控制系统及楼宇电气布线等场合。例如,在高压变电站中,这些端子可以用于电力传输线路的终端连接,以确保稳定的电流传递。
    使用建议:
    - 在安装过程中要严格按照UL标准执行,特别是在35千伏以上应用时需遵循电压应力缓解指导。
    - 保持接线端子干燥清洁,避免水分进入导致接触不良。
    - 定期检查电线剥皮长度,确保电线完全插入且紧密接触。

    兼容性和支持


    - 兼容性:本系列产品适用于标准1/4英寸螺丝孔,可广泛适配市面上多种常用设备。
    - 支持:由Panduit提供全面的技术支持和售后服务,包括产品咨询、故障诊断等服务。

    常见问题与解决方案


    1. 问题:如何确保正确的电线剥离长度?
    - 解决方案:参照产品规格,使用专用工具将电线剥至指定长度,以保证良好的接触。
    2. 问题:在高压环境下如何避免触电风险?
    - 解决方案:严格按照UL和CSA相关规范进行安装,并采取适当的绝缘措施。
    3. 问题:产品安装后发现无法正常通电?
    - 解决方案:检查所有接头是否紧固,电线是否正确插入,必要时请寻求专业技术人员的帮助。

    总结和推荐


    LCDN2-14AH系列铜接线端子凭借其出色的导电性能、耐热能力和严格的认证标准,成为高压电气系统中不可或缺的配件之一。无论是在工业自动化还是民用建筑领域,其均表现出卓越的应用价值。因此,强烈推荐该产品作为电力系统的理想选择。

LCDN2-14AH-Q参数

参数
长*宽*高 53.6mm*10.67mm*10.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCDN2-14AH-Q厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCDN2-14AH-Q数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCDN2-14AH-Q LCDN2-14AH-Q数据手册

LCDN2-14AH-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
