PN12-8HDR-D

产品分类: 圆形连接器
厂牌: PANDUIT
产品描述: Ring,Screw Terminals,Terminals 黄色 导线安装,自由悬挂,通孔安装 26.924mm*7.87mm*1.27mm
供应商型号: 2844299
供应商: 海外现货
标准整包数: 1

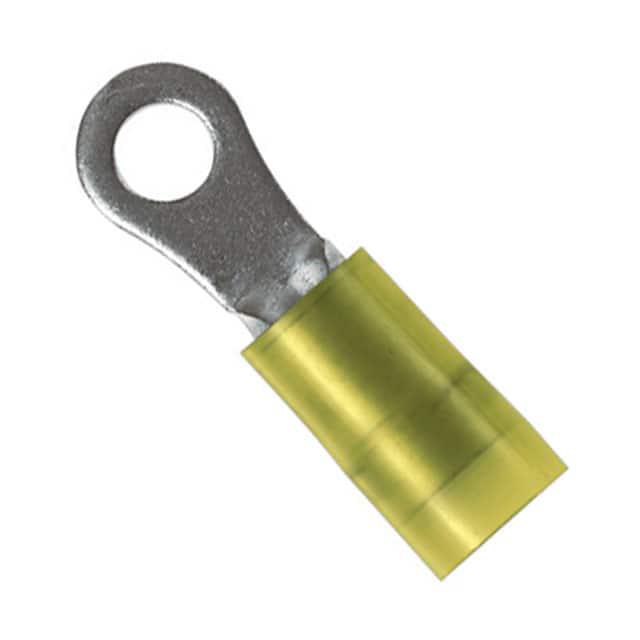

PANDUIT 圆形连接器 PN12-8HDR-D

PN12-8HDR-D概述

    电子元器件产品技术手册解析:环形端子

    1. 产品简介


    本技术手册介绍的是Panduit公司生产的环形端子(Ring Terminals),这些端子采用尼龙绝缘材料,具备重型耐用特性,适用于各种电气连接场合。具体型号包括PN12-6HDR、PN12-8HDR、PN12-10HDR、PN12-14HDR、PN12-56HDR 和 PN12-38HDR 等。环形端子主要用于连接直径为16至12 AWG (2.0-6.0平方毫米) 的实心或绞合铜线,最高工作温度可达221°F (105°C),最大电压等级为600V,特殊情况下可高达1000V。

    2. 技术参数


    以下是各型号环形端子的具体技术参数:
    | 型号 | 导线尺寸 | 总长度 (英寸 [毫米]) | 宽度 (英寸 [毫米]) | 切口 (英寸 [毫米]) | 高度 (英寸 [毫米]) |
    |
    | PN12-6HDR | #6 | 1.06 [26.9] | 0.31 [7.9] | 0.35 [8.9] | 0.15 [3.8] |
    | PN12-8HDR | #8 | 1.06 [26.9] | 0.31 [7.9] | 0.35 [8.9] | 0.17 [4.3] |
    | PN12-10HDR | #10 | 1.09 [27.7] | 0.37 [9.4] | 0.33 [8.4] | 0.20 [5.1] |
    | PN12-14HDR | 1/4" | 1.24 [31.5] | 0.52 [13.2] | 0.42 [10.7] | 0.27 [6.9] |
    | PN12-56HDR | 5/16" | 1.24 [31.5] | 0.52 [13.2] | 0.42 [10.7] | 0.33 [8.4] |
    | PN12-38HDR | 3/8" | 1.30 [33.0] | 0.58 [14.7] | 0.46 [11.7] | 0.39 [9.9] |

    3. 产品特点和优势


    Panduit的环形端子具有以下特点和优势:
    - 耐久性:采用镀锡铜材料制成的冲压件,搭配尼龙绝缘材料和镀锡黄铜套管,增强了产品的机械强度和抗腐蚀能力。
    - 安装简便:提供了一系列易于安装的工具选择,包括UL认证的CT系列工具和Panduit品牌CT-460工具。
    - 高可靠性:设计考虑到了高工作温度(221°F)和高电压(600V)需求,适用于多种工业环境。

    4. 应用案例和使用建议


    - 典型应用:环形端子广泛应用于电力系统、机械设备、照明设备、控制系统等领域。
    - 使用建议:确保导线完全插入端子并进行适当的剥皮处理(长度为9/32英寸 ± 1/32英寸),以保证良好的电气接触。

    5. 兼容性和支持


    - 兼容性:适用于所有需要连接直径16至12 AWG铜线的应用场合。
    - 支持和服务:Panduit提供了详尽的技术文档和支持服务,包括安装工具和后续维护指导。

    6. 常见问题与解决方案


    - 问题1:端子连接不稳定。解决方法:检查导线是否正确插入,并确保没有损坏。
    - 问题2:端子温度过高。解决方法:确认工作温度不超过221°F,并检查连接点是否紧固。

    7. 总结和推荐


    总体而言,Panduit公司的环形端子以其高品质材料和优良的设计赢得了广泛的市场认可。它们在工业领域的广泛应用和稳定的性能表现使其成为众多电气工程项目中的理想选择。建议在需要高可靠性和耐用性的场合优先选用。
    本文根据Panduit公司发布的技术手册编写,全面解析了环形端子的产品特性、应用场景和技术规格。希望本文能为您提供有价值的参考信息。

PN12-8HDR-D参数

参数
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Ring,Screw Terminals,Terminals
颜色 黄色
端接 -
额定电流 -
长*宽*高 26.924mm*7.87mm*1.27mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PN12-8HDR-D厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PN12-8HDR-D数据手册

厂牌 PDF简要描述 下载
PANDUIT 圆形连接器 PANDUIT PN12-8HDR-D PN12-8HDR-D数据手册

PN12-8HDR-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
