PV14-6RX-M

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 14-16AWG Copper Blue 24.4mm Tin Box
供应商型号: Q-PV14-6RX-M
供应商: Panduit
标准整包数: 1000
PANDUIT 端子 - 环形端子 PV14-6RX-M

PV14-6RX-M概述

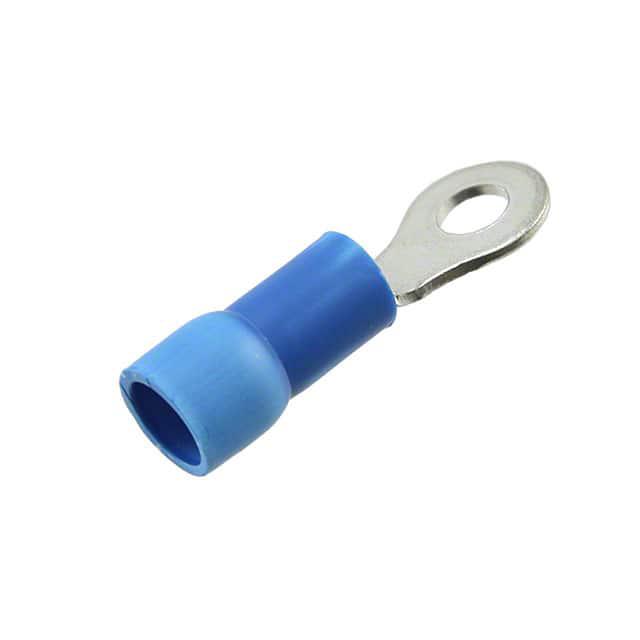

    PV14 系列绝缘环形端子技术手册

    1. 产品简介


    PV14 系列绝缘环形端子是专为工业及电气应用设计的一种高效能端子产品。其独特的镀锡铜材质和绝缘材料使其能够在广泛的电压和温度范围内稳定工作。PV14 系列端子主要应用于电气设备、工业自动化系统、照明装置以及各类电气连接场景,为各种复杂环境提供可靠的电气连接解决方案。

    2. 技术参数


    | 参数 | 值 |

    | 最大电压 | 600V (1000V 在标志、灯具和灯具内) |
    | 适用线径 | 18-14 AWG 固体或绞合铜线 |
    | 温度范围(CT-500, CT-550, CT-1551, CT-1550 工具) | 2210°F (1050°C) |
    | 温度范围(CT-100 工具) | 1670°F (750°C) |
    | 材料 | 冲压:0.032 英寸 (0.81mm) 镀锡铜 |
    | 绝缘材料 | 氯乙烯,蓝色 |
    | 适用螺丝尺寸 | #4, #6, #8, #10 |

    3. 产品特点和优势


    PV14 系列绝缘环形端子具有以下独特功能和优势:
    - 高可靠性:镀锡铜材质确保了长期的电导性能,能够在恶劣环境中稳定工作。
    - 广泛适用性:支持多种线径(18-14 AWG),适用于不同类型的电缆连接。
    - 高效的热稳定性:能够承受高达 2210°F (1050°C) 的高温,适合工业高温环境下的使用。
    - 优良的机械强度:通过精密冲压工艺制造,确保其具备优异的机械强度,以应对反复使用带来的磨损。

    4. 应用案例和使用建议


    - 应用案例:PV14 系列端子广泛用于各类电气设备、工业控制系统和照明装置。例如,在复杂的机械设备上,PV14 端子能够确保电力传输的稳定性和可靠性。
    - 使用建议:安装时需确保电线的剥线长度不超过 5/16 +1/32 -0 英寸,以保证良好的接触和稳定性。定期检查连接部位,确保没有松动或腐蚀现象,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:PV14 系列端子与常见的电气设备和工具兼容,如 CT-500, CT-550, CT-1551, CT-1550 安装工具和 CT-100 安装工具。
    - 支持:Panduit 提供详尽的技术支持和售后服务,可以通过访问 [www.panduit.com](http://www.panduit.com) 获取更多关于包装规格和额外资源的信息。

    6. 常见问题与解决方案


    1. 问题:连接处发热异常
    - 解决办法:检查接线是否正确,确保电线完全插入并紧固,定期清洁接线部位,避免尘埃和杂质积累。
    2. 问题:长时间使用后接触不良
    - 解决办法:更换老化或损坏的端子,确保使用过程中定期维护和检查,保持接触面清洁。

    7. 总结和推荐


    PV14 系列绝缘环形端子以其卓越的性能、广泛的适用性和可靠的稳定性,在各类电气连接应用中表现突出。特别是在高电压、高温环境下的表现尤为出色。因此,我们强烈推荐 PV14 系列端子作为电气系统的理想选择。

PV14-6RX-M参数

参数
长*宽*高 24.38mm*7.87mm*810μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PV14-6RX-M厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV14-6RX-M数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PV14-6RX-M PV14-6RX-M数据手册

PV14-6RX-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
