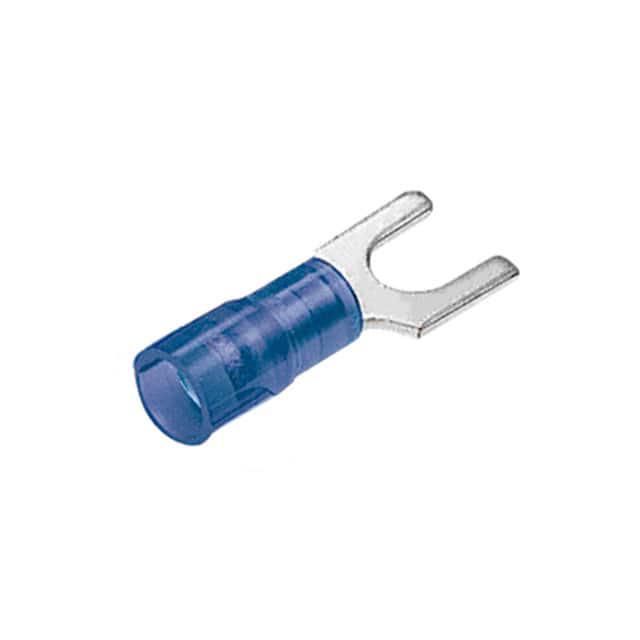

PNF14-10F-M

产品分类: 端子 - 铲形端子
厂牌: PANDUIT
产品描述: Fork Terminal 14-16AWG Copper Blue 21.77mm Tin Box
供应商型号: TS-07498381046
供应商: 海外现货
标准整包数: 1000
PANDUIT 端子 - 铲形端子 PNF14-10F-M

PNF14-10F-M概述


    产品简介


    电子元器件类型:#16-14 Barrel Fork(叉形接线端子)
    主要功能:
    - 用于连接16至14 AWG(1.5-2.5 mm²)规格的绞合铜导线。
    - 具有较高的耐用性和稳定性,适用于高电流电路的连接。
    应用领域:
    - 建筑电线连接,最高工作温度可达221°F(105°C)。
    - 可用于照明设备、灯具和信号装置,最大额定电压为600V;在特定环境下可达到1000V。

    技术参数


    | 参数项 | 规格值 |

    | 导线范围 | 16-14 AWG(1.5-2.5 mm²) |
    | 最大操作温度 | 221°F(105°C) |
    | 额定电压 | 600V(标准);1000V(特殊场合) |
    | 端子材料 | 刻印:0.032英寸厚镀锡铜 |
    外壳:蓝色尼龙材质 |
    | 插针材质 | 黄铜,镀锡 |
    | 剥线长度 | 5/16 +1/32至7/16英寸(7.9+0.8至19.8mm) |
    | 包装单位 | 根据零件编号后缀详见www.panduit.com |

    产品特点和优势


    1. 材料可靠性:采用高质量镀锡铜和尼龙外壳,保证长期使用中的稳定性和耐腐蚀性能。
    2. 广泛适用性:兼容多种导线尺寸及电气系统,适合多样化应用场景。
    3. 安全设计:具备高绝缘强度,支持更高电压负载,在恶劣环境中仍能保持良好表现。
    4. 工具支持:Panduit官方认证的安装工具进一步提高装配效率和质量控制。

    应用案例和使用建议


    典型应用:
    - 工业自动化控制系统
    - 商业建筑内部布线
    - 路灯、广告牌等户外显示设备
    使用建议:
    - 确保按照指定的剥线长度操作以避免接触不良。
    - 使用推荐的安装工具进行压接,确保连接牢固可靠。
    - 定期检查连接点是否有松动或氧化现象,及时维护。

    兼容性和支持


    该产品与多数常见的工业电气设备兼容,特别是那些需要高电流传输的应用场景。Panduit公司提供了详细的用户手册和技术支持服务,涵盖从选型到安装的所有环节。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查是否正确选择了合适的型号,并使用推荐工具进行安装。 |
    | 温度过高 | 检查周围环境温度,必要时加装散热装置。 |
    | 绝缘层破损 | 更换新的接线端子,并重新接线。 |

    总结和推荐


    综上所述,#16-14 Barrel Fork是一款高性能的接线端子,特别适合需要高强度连接和高温运行的场景。凭借其卓越的质量、广泛的兼容性以及完善的售后服务体系,这款产品在市场上具有很强的竞争优势。强烈推荐给需要高可靠性的电力或自动化系统工程用户。

PNF14-10F-M参数

参数
长*宽*高 22.1mm*8.64mm*8.64mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

PNF14-10F-M厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PNF14-10F-M数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 铲形端子 PANDUIT PNF14-10F-M PNF14-10F-M数据手册

PNF14-10F-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
