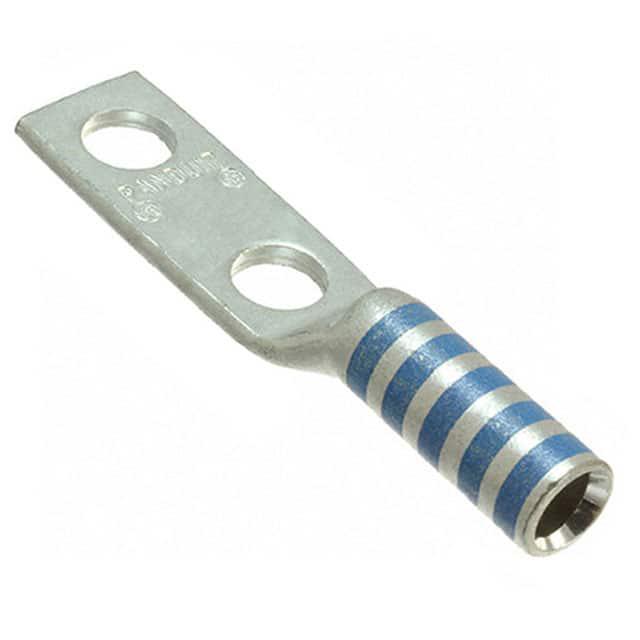

LCCX350-12-6

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (6.2/0)AWG Copper 155.7mm Tin
供应商型号: Q-LCCX350-12-6
供应商: Panduit
标准整包数: 6
PANDUIT 端子 - 矩形端子 LCCX350-12-6

LCCX350-12-6概述

    电子元器件技术手册解析:铜接线耳 LCCX350-12

    1. 产品简介


    LCCX350-12 是一款铜接线耳(Copper Lug),特别适用于高压电力系统及铁路运输领域。这款接线耳设计为长型柔性管状结构,并带有观察窗口,方便进行电线检查。其核心材质采用无缝高导电性铜管,外部电镀锡处理,以增强抗腐蚀能力。该接线耳适合用于高达35kV的应用场景,并且在电压超过2000伏特时需遵照电缆制造商提供的电压应力缓解指南。

    2. 技术参数


    - 材料:无缝高导电性铜管
    - 电镀层:电解锡
    - 电线规格:适用范围350 STR/FLEX
    - 电线类型:多股铜线(Class G, H, I, K, M)
    - 电线剥皮长度:2-9/16英寸
    - 螺栓尺寸:1/2英寸
    - UL认证:适用于35kV以下的应用
    - 耐温等级:90°C
    - C.S.A认证:获得认可
    - 尺寸:长度:6.13±0.06英寸;直径:1.54±0.04英寸
    - 颜色编码:蓝色
    - 标记代码:P76 (19)

    3. 产品特点和优势


    - 高导电性:采用无缝高导电性铜管,保证了最佳的电流传输效率。
    - 电镀锡层:增强了产品的抗腐蚀性,延长使用寿命。
    - 灵活安装:长型柔性管状设计使得安装更为便捷。
    - 观察窗口:便于检查内部电线状况,确保连接质量。
    - 适应性强:适用于多种类型的高压环境,包括铁路运输领域。

    4. 应用案例和使用建议


    LCCX350-12 主要应用于电力系统的电缆终端接头及铁路牵引变电站中。为了确保连接的安全可靠,建议在使用前仔细遵循电缆制造商的电压应力缓解指南,特别是在高于2000伏特的应用场景下。此外,在安装过程中,注意电线的剥皮长度与螺栓尺寸相匹配,以实现最佳的电气接触效果。

    5. 兼容性和支持


    LCCX350-12 的设计使其能够与其他标准尺寸的螺栓配合使用。Panduit公司提供详尽的技术文档和客户服务支持,帮助用户正确选择和安装产品。对于特定的电压应力缓解需求,建议联系电缆制造商获取专业指导。

    6. 常见问题与解决方案


    - Q: 接线耳的耐温等级是多少?
    - A: 耐温等级为90°C。

    - Q: 该接线耳适用于哪些应用场景?
    - A: 适用于35kV以下的高压电力系统及铁路运输领域。

    - Q: 安装过程中需要特别注意什么?
    - A: 需确保电线剥皮长度与螺栓尺寸相匹配,以实现良好的电气接触。

    7. 总结和推荐


    LCCX350-12 是一款专为高压电力系统和铁路运输领域设计的高品质铜接线耳。其高导电性、电镀锡层、长型柔性设计以及观察窗口等独特功能,使得该产品在市场上具有显著的竞争优势。综合考虑其可靠性和适用性,强烈推荐在高压电力系统及铁路运输项目中使用此款接线耳。

LCCX350-12-6参数

参数
长*宽*高 39.12mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCCX350-12-6厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCCX350-12-6数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCCX350-12-6 LCCX350-12-6数据手册

LCCX350-12-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 239.1714
库存: 6000
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 1435.02
