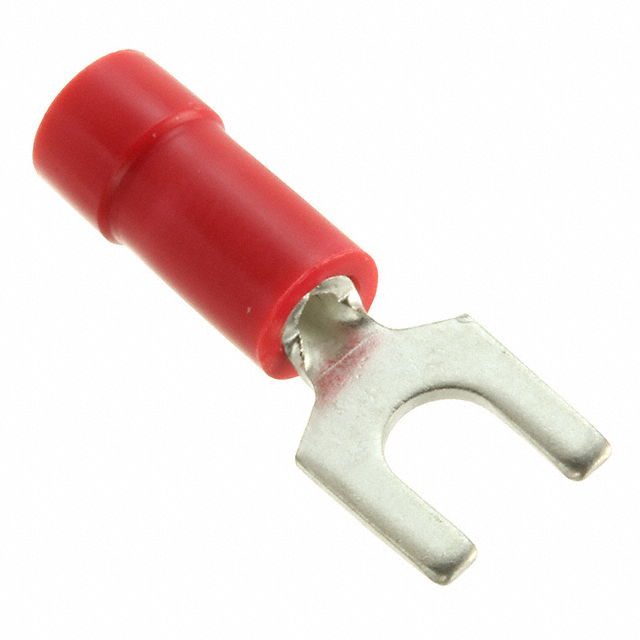

PV18-8F-MY

产品分类: 端子 - 铲形端子
厂牌: PANDUIT
产品描述: Fork Terminal 16-22AWG Copper Red 23.6mm Tin Box
供应商型号: Q-PV18-8F-MY
供应商: Panduit
标准整包数: 1000
PANDUIT 端子 - 铲形端子 PV18-8F-MY

PV18-8F-MY概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的产品是一款22-16 AWG(0.5-1.5 mm²)固体或绞合铜线的绝缘压接端子。这些端子广泛应用于建筑电线、标志、灯具和固定装置等领域,特别适合于各种电气连接的应用场景。

    2. 技术参数


    - 认证: cULus认证
    - 适用范围:
    - 导线尺寸:22-16 AWG (0.5-1.5 mm²) 固体或绞合铜线
    - 最大操作温度:221°F (105°C)
    - 最大建筑电线电压:600V
    - 在标志、灯具和固定装置中的最大电压:1000V
    - 材料:
    - 冲压材料:0.032英寸 (0.8毫米) 厚镀锡铜
    - 外壳材料:红色乙烯基
    - 外形尺寸:
    - 宽度(W):0.03英寸 (0.51毫米)
    - 高度(C):0.01英寸 (0.25毫米)
    - 长度(M):0.02英寸 (0.38毫米)
    - 总高度(H):0.03英寸 (0.51毫米)

    3. 产品特点和优势


    该产品具有以下几个独特的优势:
    - 高温耐受性:能够在高达105°C的环境中稳定工作。
    - 广泛的适用范围:适用于多种导线尺寸和应用场合,确保在不同环境下可靠运行。
    - 优质材料:采用镀锡铜和红色乙烯基,提供优良的机械强度和防腐蚀性能。
    - 简易安装:配套的压接工具系列(如PMV1-3FB、CT-100A等)保证了快速高效的安装过程。

    4. 应用案例和使用建议


    该产品适用于各类电气安装和维修场景。例如,在建筑电线安装中,可以确保安全可靠的连接;在灯具和固定装置中,能够承受更高的电压,提高整体系统的可靠性。使用时应注意严格按照推荐的电线剥离长度进行操作(5/16英寸 +1/32英寸至0.8英寸),并选用合适的压接工具以确保最佳效果。

    5. 兼容性和支持


    - 兼容性: 该产品与Panduit公司的多种压接工具(如PMV1-3FB、CT-100A等)兼容,确保顺畅的安装流程。
    - 支持: 访问www.panduit.com可获取更多产品信息和包装数量,以及技术支持和服务。

    6. 常见问题与解决方案


    - 问题1: 如何确定正确的压接工具?
    - 解决方法: 参考产品手册中的工具列表(如PMV1-3FB、CT-100A等),选择与所需导线尺寸匹配的工具型号。
    - 问题2: 电线剥皮长度如何确定?
    - 解决方法: 按照手册中的建议,精确测量电线剥离长度为5/16英寸 +1/32英寸至0.8英寸,避免过长或过短影响安装质量。
    - 问题3: 如何判断是否安装正确?
    - 解决方法: 使用适当的检测工具(如万用表)检查连接的电阻和导通性,确保无误。

    7. 总结和推荐


    该产品的技术规格全面,使用场景多样,具备优秀的高温耐受性和广泛的适用范围。它在建筑电线、标志、灯具和固定装置等领域的表现尤为突出。综合来看,我们强烈推荐此产品用于需要高可靠性连接的电气安装项目。

PV18-8F-MY参数

参数
长*宽*高 23.622mm*8.13mm*8.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PV18-8F-MY厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV18-8F-MY数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 铲形端子 PANDUIT PV18-8F-MY PV18-8F-MY数据手册

PV18-8F-MY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.9234
库存: 1000000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 923.4
