PNF18-6R-3K

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 18-22AWG Copper Red 19.8mm Tin T/R
供应商型号: PNF18-6R-3K
供应商: Master
标准整包数: 2785

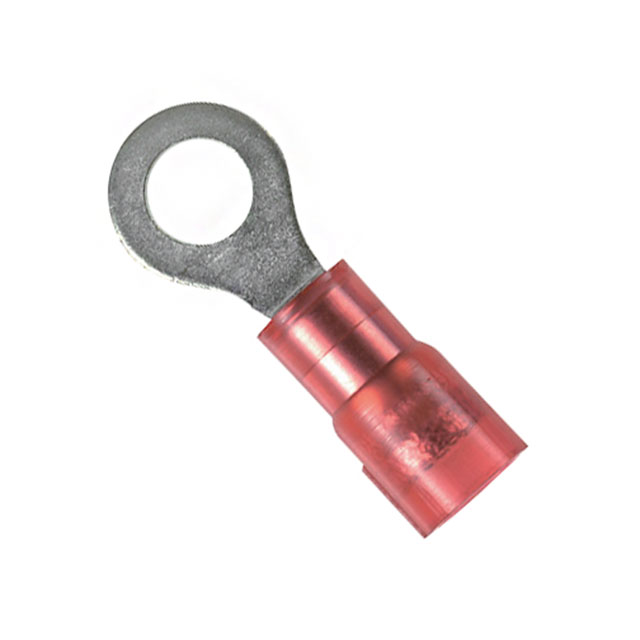

PANDUIT 端子 - 环形端子 PNF18-6R-3K

PNF18-6R-3K概述

    电子元器件产品技术手册:环形端子

    1. 产品简介


    本产品为Panduit公司生产的环形端子(Ring Terminal),适用于各种电子设备和系统。该产品型号包括PNF18-4R、PNF18-4RN、PMNF1-3R等,主要用于固定直径在#22-18 AWG之间的铜导线。这类环形端子在工业控制、建筑自动化系统和照明装置等领域得到广泛应用。

    2. 技术参数


    - 导线尺寸范围:#22-18 AWG(0.5-1.0 mm²)。
    - 最大工作温度:221°F(105°C)。
    - 电压等级:600V(1000V用于标志、灯具和照明设备)。
    - 电气特性:通过UL和CSA认证。
    - 物理特性:
    - 刻字层厚度:0.03英寸(0.8mm),锡镀层。
    - 套管材质:红尼龙。
    - 筒体材质:黄铜,锡镀层。

    3. 产品特点和优势


    - 可靠连接:高精度制造,确保稳固连接和电气性能。
    - 耐温能力强:工作温度可达105°C,适用于高温环境。
    - 适用范围广:涵盖多种型号,适应不同导线尺寸和应用需求。
    - 安全认证:通过UL和CSA双重认证,品质保障。

    4. 应用案例和使用建议


    环形端子通常用于需要频繁拆卸或承受较大应力的应用场合,如工业控制面板、开关柜和电线接头。具体使用时,应根据导线大小选择合适型号,确保压接质量和连接稳定性。此外,在安装过程中要注意套管材料与导线材料的匹配,以避免接触不良或腐蚀现象。

    5. 兼容性和支持


    该产品可与其他标准尺寸的接线端子和电缆连接件配合使用。Panduit公司提供一系列认证工具和设备,如CT-100A、CT-600-A等,以确保正确的压接工艺。对于技术支持和售后服务,客户可以通过访问Panduit官网获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题一:端子在压接后出现松动。
    - 解决方案:检查压接工具是否正确设置,确保压接力度符合标准。必要时更换新的端子重新压接。

    - 问题二:导线无法顺利插入筒体。
    - 解决方案:确认导线直径是否符合规格要求,适当调整导线的绝缘层长度,以便顺畅插入筒体。

    - 问题三:端子与设备连接处接触不良。
    - 解决方案:清洁连接部位,去除氧化物或污垢;若情况严重,考虑更换新的端子。

    7. 总结和推荐


    Panduit公司的环形端子凭借其稳定可靠的连接性能和广泛的应用范围,在工业自动化和电气工程领域具有较强的竞争力。尤其在严苛的工作环境中表现出色,推荐给需要高性能连接解决方案的项目。对于那些追求安全性和长久使用寿命的应用,这些端子是理想的选择。

PNF18-6R-3K参数

参数
长*宽*高 19.56mm*5.33mm*6.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

PNF18-6R-3K厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PNF18-6R-3K数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PNF18-6R-3K PNF18-6R-3K数据手册

PNF18-6R-3K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3838 ¥ 3.2504
3000+ $ 0.3502 ¥ 2.8545
6000+ $ 0.3451 ¥ 2.8259
12000+ $ 0.3416 ¥ 2.7974
24000+ $ 0.3416 ¥ 2.7974
库存: 2785
起订量: 2785 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.25
