PV12-8HDR-L

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 12-16AWG Copper Yellow 26.67mm Tin Bottle
供应商型号: 2803108
供应商: element14
标准整包数: 10
PANDUIT 端子 - 环形端子 PV12-8HDR-L

PV12-8HDR-L概述

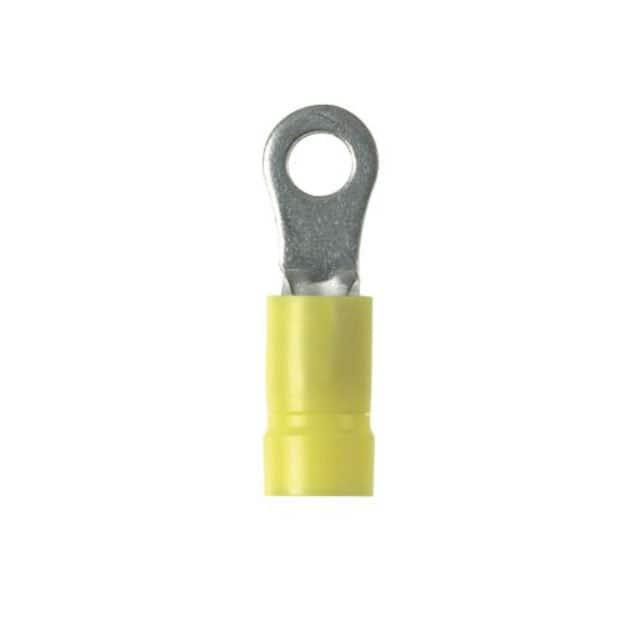

    环形端子:重型乙烯绝缘环形端子

    产品简介


    重型乙烯绝缘环形端子是一种广泛应用于各种电子装置中的关键元件。这些端子采用高强度铜材料制造,并通过电镀处理提高其耐腐蚀性。它们主要用于连接16至12号(2.0-6.0平方毫米)的绞合铜线,具有高达221°F(105°C)的操作温度和600V的最大电压等级。这些端子适用于工业控制、自动化系统及电气安装等多个领域。

    技术参数


    | 规格 | 参数 |

    | 额定电压 | 600V |
    | 最大操作温度 | 221°F (105°C) |
    | 导线尺寸 | 16-12 AWG (2.0-6.0 mm²) |
    | 材料 | 电镀铜 |
    | 绝缘材料 | 聚氯乙烯 (PVC) |
    | 安装工具 | UL认证工具:CT-600A (CT-550CH),CT-1550,CT-1551,CT-2500 (CT-2550CH);Panduit认证工具:CT-460 |

    产品特点和优势


    1. 高强度:采用电镀铜材料,确保其具备极高的机械强度。
    2. 高温适应性:最大操作温度达到221°F(105°C),适应更广泛的使用环境。
    3. 良好的绝缘性能:使用聚氯乙烯材料进行绝缘,有效保护导线不受外界干扰。
    4. 易于安装:适用于多种工具,提供方便快捷的安装体验。

    应用案例和使用建议


    重型乙烯绝缘环形端子在多个工业领域都有广泛应用,例如在工厂自动化系统、电力传输和分配系统中。为了获得最佳的使用效果,建议在安装时遵循制造商提供的说明,并正确选择合适的工具进行压接。例如,在将端子与导线连接时,要确保压接部分完全接触,以保证良好的电气接触和稳定性。

    兼容性和支持


    这些端子与大多数常用工具兼容,如UL认证的CT-600A、CT-1550、CT-1551、CT-2500和Panduit认证的CT-460。如果您需要更多技术支持,可以访问Panduit官网获取详细的安装指南和售后支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 压接不牢固 | 使用合适的工具进行正确的压接操作,确保压接区域没有松动。 |
    | 绝缘层损坏 | 在安装前仔细检查端子和导线的绝缘层,确保无损坏。 |
    | 端子过热 | 检查电路是否过载,确保导线的截面积与负载相匹配。 |

    总结和推荐


    综上所述,重型乙烯绝缘环形端子凭借其优异的性能和广泛的适用范围,是许多工业应用的理想选择。这些端子不仅能够承受高电压和高温,还提供了可靠的电气连接。我们强烈推荐在需要高性能连接器的应用场合中使用这些产品。

PV12-8HDR-L参数

参数
长*宽*高 26.7mm*7.87mm*1.27mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PV12-8HDR-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV12-8HDR-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PV12-8HDR-L PV12-8HDR-L数据手册

PV12-8HDR-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.4103 ¥ 3.4338
100+ $ 0.3744 ¥ 3.1334
500+ $ 0.3308 ¥ 2.7685
1000+ $ 0.2987 ¥ 2.5003
2500+ $ 0.2833 ¥ 2.3715
5000+ $ 0.2782 ¥ 2.3286
库存: 2381
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 34.33
