PN18-14R-C

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 18-22AWG Copper Red 27.7mm Tin Bottle
供应商型号: TS-07498380008
供应商: 海外现货
标准整包数: 100
PANDUIT 端子 - 环形端子 PN18-14R-C

PN18-14R-C概述


    产品简介

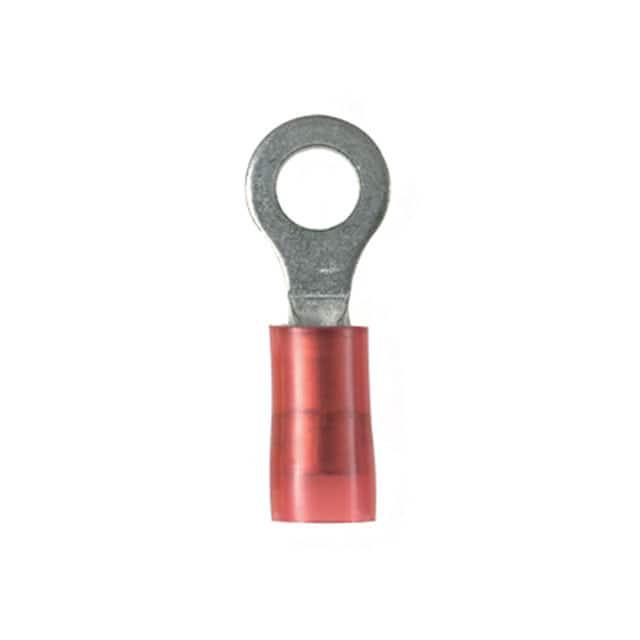

    产品类型: 本产品为3PC尼龙绝缘端子,具体为22-18号直径的压接环形端子。它们主要用于实现电线的可靠连接。
    主要功能: 这些端子设计用于连接直径范围为22-18AWG(0.5至1.5平方毫米)的实心或绞合铜线,确保安全且稳定的电气连接。
    应用领域: 这类产品广泛应用于建筑电线、标识牌、灯具及照明设备等领域,适用于高达600V的电压环境,在特定条件下可承受最高105°C的操作温度。

    技术参数


    - 尺寸参数: 包括长度(L)、宽度(W)、高度(H)等具体参数见表格数据。
    - 操作温度: 最大操作温度为221°F (105°C)。
    - 最大电压: 在建筑物内应用时,最大电压可达600V;在标识、灯具及照明设备中应用时,最大电压可达1000V。
    - 材料规格:
    - 冲压: 铜材,厚度为0.032英寸(0.8毫米),表面镀锡。
    - 外壳: 尼龙,红色。
    - 套管: 黄铜,表面镀锡。

    产品特点和优势


    这些端子的特点包括高耐用性和可靠性,同时采用镀锡铜和红色尼龙材料制成,确保了在各种环境下长时间使用的稳定性。此外,它们能够承受较高的电压,满足多种应用场景的需求。产品通过UL认证,具备优异的电气性能和机械强度,是电力传输系统中的理想选择。

    应用案例和使用建议


    - 案例一: 在工业控制柜内部布线时,这类端子可用于连接控制系统板上的导线,以实现设备内部的可靠电气连接。
    - 案例二: 在户外灯柱安装过程中,这些端子可以用于固定和保护连接电线,以防止因天气原因造成的损害。
    - 建议: 在安装过程中,应确保电线的剥离长度符合技术手册要求,并正确使用指定的工具进行压接操作。对于可能需要频繁维修的应用场合,推荐定期检查和维护以确保持续稳定运行。

    兼容性和支持


    - 兼容性: 本产品适用于不同型号的安装工具,如PANDUIT CT-100A、CT-400等,同时支持军用标准型号MS25036-148、MS25036-102等。
    - 支持: 制造商提供了详细的安装指南和技术支持服务,用户可通过官网获取更多资源。

    常见问题与解决方案


    - Q1: 端子安装后发现电气接触不良?
    - A1: 检查电线剥离长度是否符合要求,确保电线完全插入到端子的压接区域,并重新进行压接操作。
    - Q2: 端子颜色变暗或出现腐蚀现象?
    - A2: 检查环境条件,避免在高温、高湿或腐蚀性气体环境中长期使用。如有必要,可采取适当的防护措施。
    - Q3: 端子安装后接触电阻过大?
    - A3: 使用万用表测试接触点的电阻值,确认电线和端子之间的连接质量。如果发现问题,应更换新端子并重新安装。

    总结和推荐


    综上所述,PANDUIT的3PC尼龙绝缘端子凭借其优越的技术参数和广泛应用能力,在多个领域内表现出色。它们不仅满足了高标准的技术需求,还提供了便捷的安装体验。考虑到其在复杂环境下的优异表现和广泛的适用性,强烈推荐在电气工程项目中使用该产品。

PN18-14R-C参数

参数
长*宽*高 27.7mm*11.43mm*810μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PN18-14R-C厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PN18-14R-C数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PN18-14R-C PN18-14R-C数据手册
