EV14-8LFB-L

产品分类: 端子 - 铲形端子
厂牌: PANDUIT
产品描述:
供应商型号: Q-EV14-8LFB-L
供应商: Panduit
标准整包数: 50

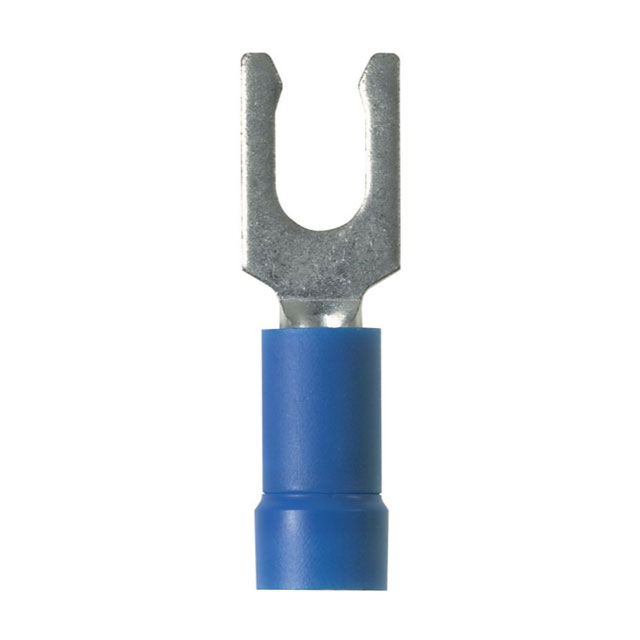

PANDUIT 端子 - 铲形端子 EV14-8LFB-L

EV14-8LFB-L概述

    电子元器件技术手册解析

    产品简介


    本产品名为Stronghold Locking Fork Terminal(强锁式叉形端子),属于线缆连接器类别。主要用于绝缘导线与电子设备之间的电气连接,特别适用于固定和保护电线接头。这些端子设计有压接槽和独特的锁定机制,确保了与导线的良好接触和长时间的可靠运行。其主要功能是提供稳定的电气连接,确保信号传输的稳定性和可靠性。

    技术参数


    以下是Stronghold Locking Fork Terminal的技术规格与性能参数:
    - 尺寸参数:
    - 长度L: 0.90英寸 (22.86毫米) #6型号
    - 宽度W: 0.25英寸 (6.35毫米) #6型号
    - 高度H: 0.68英寸 (17.27毫米) #6型号
    - 最大绝缘层直径: 0.170英寸 (4.32毫米)

    - 材料:
    - 端子材料: 厚度为0.032英寸的铜片,镀锡
    - 护套材料: 蓝色乙烯基材料
    - 套筒材料: 黄铜,镀锡

    - 温度等级:
    - 最高温度: 221°F (105°C),符合美国UL标准
    - 绝缘等级: 最大建筑用线电压为600V (在标志、灯具及灯具中最高可达1000V)
    - 认证标准:
    - UL认证和CSA认证
    - 适用范围:#16-14 AWG固态或绞合铜线
    - 尺寸公差:
    - 所有尺寸公差默认为+/-0.01英寸(除非另有说明)

    产品特点和优势


    1. 锁定功能:具有独特的锁定机制,保证连接稳定,防止松动。
    2. 高可靠性:耐高温,可承受较高环境温度下的操作。
    3. 安全可靠:通过UL和CSA认证,符合国际标准。
    4. 耐用性:采用高质量材料,确保长期稳定运行。

    应用案例和使用建议


    Stronghold Locking Fork Terminal主要应用于建筑电气布线、控制系统以及需要高可靠性的环境。例如,在工业控制面板中,这些端子可以用于连接传感器、继电器和其他关键部件,确保信号传输的稳定性。在具体应用时,应注意选择合适的尺寸以匹配所需的导线直径,并确保导线的剥线长度符合规范要求,以获得最佳效果。

    兼容性和支持


    该产品与大多数标准电气接线系统的兼容性良好,可以直接安装在标准电气盒中。Panduit公司提供技术支持和售后服务,包括安装指导和技术咨询,以确保用户能够正确且有效地使用这些端子。

    常见问题与解决方案


    1. 问题:端子与导线连接不稳定。
    - 解决方案:确保正确的压接长度和位置,检查是否完全压入并使用适当的压接工具。

    2. 问题:安装过程中发生断线。
    - 解决方案:调整压接力度,避免过度压接导致导线损坏。务必按照制造商提供的规格进行操作。

    3. 问题:温度过高导致端子失效。
    - 解决方案:确认使用环境温度不超过规定的最高值,必要时采取散热措施。

    总结和推荐


    Stronghold Locking Fork Terminal是一款性能优异的线缆连接器,具备出色的稳定性和可靠性。特别适用于需要高可靠性连接的应用场合。我们强烈推荐使用此产品,尤其对于那些对连接质量和稳定性要求较高的工业应用项目。

EV14-8LFB-L参数

参数
长*宽*高 24.6mm*7.37mm*7.4mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

EV14-8LFB-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

EV14-8LFB-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 铲形端子 PANDUIT EV14-8LFB-L EV14-8LFB-L数据手册
