CD-920-O

产品分类: 线缆工具
厂牌: PANDUIT
产品描述:
供应商型号: Q-CD-920-O
供应商: Panduit
标准整包数: 1
PANDUIT 线缆工具 CD-920-O

CD-920-O概述

    电子元器件产品技术手册

    产品简介

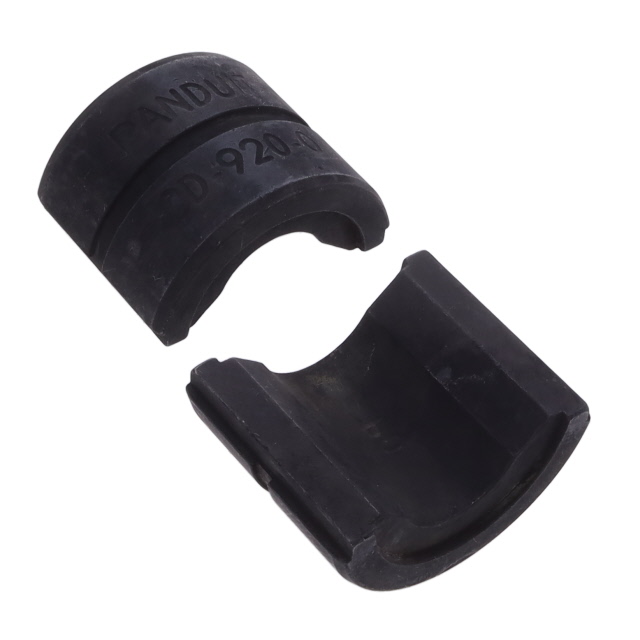

    CD-920系列Crimp Die(压接模具)是一种专门用于电线连接的电子元器件,其主要功能是确保电线连接处具有优良的电气和机械性能。这些压接模具广泛应用于电力系统、通信设备、工业自动化等领域,为各种高压和低压电气系统的安装和维护提供了可靠的保障。

    技术参数


    CD-920系列Crimp Die的技术规格如下:
    - 材料:采用优质铜材料制成,确保高导电性和机械强度。
    - 颜色编码:每个压接模具的颜色与其适用的电线尺寸相对应,方便快速识别。
    - 索引编号:模具上的号码会压印在连接器的端部,便于检查和验证。
    - 性能指标:通过提供环形压接结果,确保电气和机械性能达到最高标准。

    具体尺寸对应关系见下表:
    | 铜码 | 导线尺寸 (AWG) | 电缆颜色 | 压接模具编号 |
    ||
    | P21 | #8 | 红色 | CD-920-8 |
    | P24 | #6 | 蓝色 | CD-920-6 |
    | P29 | #4, #3 | 灰色 | CD-920-4 |
    | P33 | #2 | 棕色 | CD-920-2 |
    | P37 | #1 | 绿色 | CD-920-1 |
    | P42 | 1/0 | 粉色 | CD-920-1/0 |
    | P45 | 2/0 | 黑色 | CD-920-2/0 |
    | P50 | 3/0 | 橙色 | CD-920-3/0 |
    | P54 | 4/0 | 紫色 | CD-920-4/0 |
    | P62 | 250 kcmil | 黄色 | CD-920-250 |

    产品特点和优势


    CD-920系列Crimp Die拥有以下独特功能和优势:
    - 便捷的颜色编码:每个模具的颜色与其适用的电线尺寸相对应,便于快速匹配。
    - 持久标识:模具压印的索引编号能确保压接质量可追溯。
    - 环形压接结果:提供优异的电气和机械性能,适用于高压和低压系统。
    - 多功能性:多种型号覆盖广泛的导线尺寸范围,适用于不同场景。

    应用案例和使用建议


    - 电力系统:用于大型配电柜的电缆连接,确保电力传输的安全稳定。
    - 通信设备:应用于光纤通信设备的终端接头,确保信号传输质量。
    - 工业自动化:用于工业机器人的动力传输线连接,提高机器运行的可靠性。
    使用建议:
    - 在安装过程中,确保电线正确插入模具,避免压接到位不准确导致的电气故障。
    - 定期检查模具的磨损情况,及时更换损坏的模具以保持连接的质量。

    兼容性和支持


    CD-920系列Crimp Die适用于Panduit品牌的电线连接器。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    - 问题:压接后发现导线接触不良。
    - 解决方案:检查模具是否已正确插入导线,并确认导线是否完全被压接到位。
    - 问题:模具出现磨损或变形。
    - 解决方案:定期更换模具,以确保每次压接的质量。

    总结和推荐


    CD-920系列Crimp Die凭借其便捷的颜色编码、持久的标识及优异的电气和机械性能,在多种应用场合表现出色。它不仅提高了连接的可靠性和安全性,还大大降低了维护成本。总体而言,CD-920系列Crimp Die是一款值得信赖的产品,强烈推荐在电力系统、通信设备和工业自动化等领域使用。

CD-920-O参数

参数
零件状态 在售
包装方式 散装

CD-920-O厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

CD-920-O数据手册

厂牌 PDF简要描述 下载
PANDUIT 线缆工具 PANDUIT CD-920-O CD-920-O数据手册

CD-920-O封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3381.8245
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3381.82
