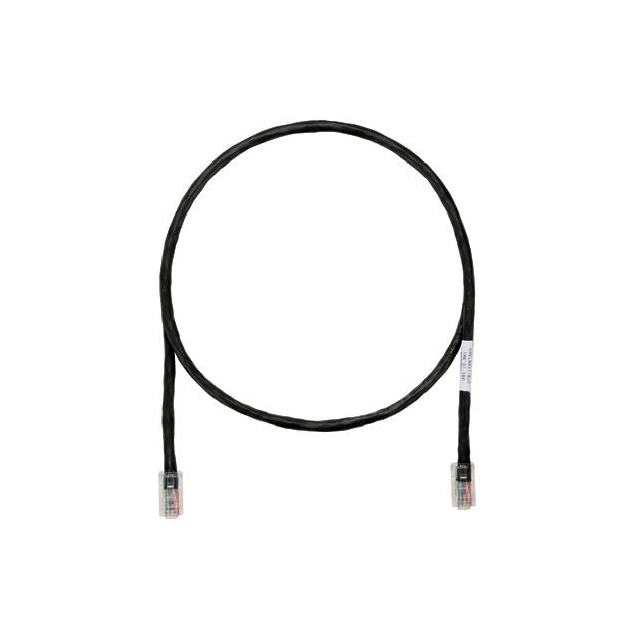

UTPCH4BLY

产品分类: 其他线缆
厂牌: PANDUIT
产品描述: Cable Assembly UTP 1.21m 24AWG Modular Plug to Modular Plug PL-PL
供应商型号: ET-2143873
供应商: 海外现货
标准整包数: 1
PANDUIT 其他线缆 UTPCH4BLY

UTPCH4BLY概述

    TX5e™ UTP Patch Cords:优质网络连接解决方案

    1. 产品简介


    TX5e™ UTP Patch Cords(非屏蔽双绞线跳线)是Panduit公司为满足网络连接需求而推出的产品。它们采用24 AWG非屏蔽双绞线结构,结合高性能模块插头设计而成。这类跳线具有多种颜色和长度的选择,能够灵活适应不同的设计需求。这些跳线不仅兼容T568A和T568B布线方案,还作为TX5500™铜缆系统的一部分,为用户提供高性能的数据传输能力。

    2. 技术参数


    - 材质与结构:TX5e™ UTP Patch Cords由24 AWG的非屏蔽双绞线构成,内置高性能模块插头。
    - 认证标准:符合ANSI/TIA-568-C.2 Category 5e和ISO 11801 Class D Edition 2.1标准,支持频率范围1至100MHz。
    - 适用应用:适用于以太网10BASE-T、100BASE-T(快速以太网)、1000BASE-T(千兆以太网)、ATM 155 Mb/s、ATM 622 Mb/s、令牌环4/16、语音/数据系统、VoIP等应用。
    - 环境适应性:工作温度范围为0°C至55°C,适用于各类工作环境。
    - 安装规范:电缆直径为5.5毫米,支持多种电缆长度(1到20英尺,1到10米)和颜色(如黑、蓝、绿、红、黄、橙、紫等)选择。

    3. 产品特点和优势


    - 高可靠性:通过100%性能测试,确保每个跳线都达到指定的性能要求。
    - 优化设计:采用专利无缠绕搭扣,防止接头勾挂并提供轻松释放,便于频繁更改。
    - 灵活性:多种颜色和长度可选,易于识别和管理。
    - 兼容性:支持T568A和T568B两种接线方案,增强互操作性。
    - 安全性:提供带锁插头选项,防止未经授权的拔除。
    - 耐用性:插头接触点镀金,可承受高达2500次插拔循环。

    4. 应用案例和使用建议


    应用案例
    - 数据中心布线:在大型数据中心内使用TX5e™ UTP Patch Cords进行网络连接,保证了数据传输的稳定性和可靠性。
    - 企业网络:为企业内部网络提供高速数据传输,支持多种高级网络应用。
    - 楼宇自动化:用于楼宇内语音/数据系统的布线,支持VoIP应用。
    使用建议
    - 在布线时要确保跳线不打结,避免因扭绞而导致信号衰减。
    - 选用合适长度的跳线,减少不必要的接头,从而提高网络传输效率。
    - 根据具体环境温度合理选择合适的电缆类型(如LSZH)以增强安全性能。

    5. 兼容性和支持


    - 系统兼容性:TX5e™ UTP Patch Cords与TX5500™铜缆系统完美兼容,确保整体网络系统的性能一致。
    - 配套产品:提供多种工具和配件,如拆卸工具、闪灯套件、标签带和插头锁定装置等,进一步提高安装和维护的便利性。
    - 技术支持:如需更多信息和技术支持,请访问Panduit官方网站或联系客服部门。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 检查插头是否完全插入,必要时重新插拔。 |
    | 网络速度慢 | 确认所使用的电缆长度和类型是否符合规定,排除干扰源。 |
    | 无法识别设备 | 检查跳线是否损坏或老化,更换新的跳线试一试。 |

    7. 总结和推荐


    TX5e™ UTP Patch Cords凭借其出色的技术规格和多功能性,成为当今网络布线领域的优选产品之一。无论是对于数据中心还是企业级网络部署,它都能提供高效可靠的数据传输解决方案。我们强烈推荐Panduit公司的这一产品,它无疑会为您带来优异的用户体验。

UTPCH4BLY参数

参数
4.00' (1.22m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UTPCH4BLY厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

UTPCH4BLY数据手册

厂牌 PDF简要描述 下载
PANDUIT 其他线缆 PANDUIT UTPCH4BLY UTPCH4BLY数据手册

UTPCH4BLY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8113 ¥ 125.1553
10+ $ 13.8291 ¥ 116.8561
25+ $ 12.8841 ¥ 108.8707
50+ $ 11.0564 ¥ 93.4267
100+ $ 10.2018 ¥ 86.2056
500+ $ 9.5677 ¥ 80.847
1000+ $ 9.3642 ¥ 79.1271
库存: 4
起订量: 1 增量: 0
