PN18-4RN-C

产品分类: 端子 - 环形端子
厂牌: PANDUIT

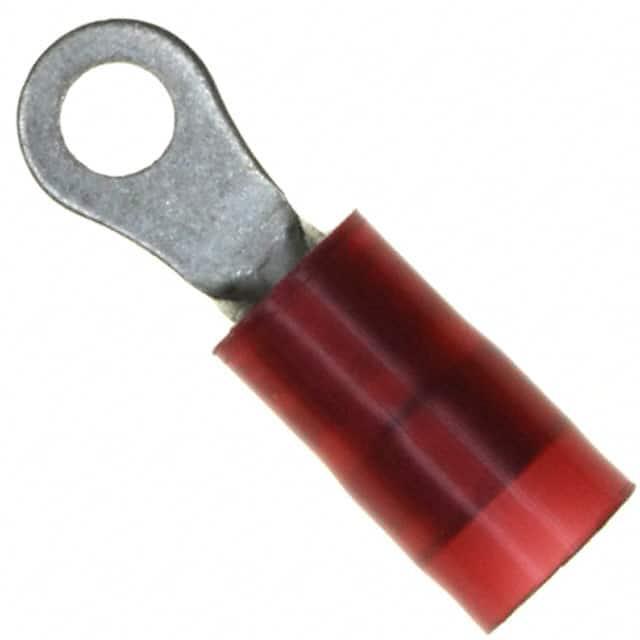

产品描述: Ring Tongue Terminal 18-22AWG Copper Red 18.8mm Tin Bottle
供应商型号: Q-PN18-4RN-C
供应商: Panduit
标准整包数: 100
PANDUIT 端子 - 环形端子 PN18-4RN-C

PN18-4RN-C概述


    产品简介


    本文将详细介绍Panduit公司的PN18系列尼龙绝缘环形端子(Ring Terminals),这是一种广泛应用于电气和电子领域的连接装置。该系列产品以其坚固耐用和高效能著称,特别适用于工业控制、建筑电气、照明系统及汽车电子等领域。其主要功能是提供稳定可靠的导电连接,以确保电力系统的正常运行。

    技术参数


    PN18系列尼龙绝缘环形端子的技术参数如下表所示:
    | 参考型号 | 孔径尺寸 (in) [mm] | 英制标准 | 公制标准 |

    | PN18-4R | 0.03 [0.8] | #4 | M3 |
    | PN18-4RN | 0.03 [0.8] | #4 | M3 |
    | PN18-6R | 0.03 [0.8] | #6 | M3.5 |
    | PN18-6RN | 0.03 [0.8] | #6 | M3.5 |
    | PN18-8R | 0.03 [0.8] | #8 | M4 |
    | PN18-10R | 0.03 [0.8] | #10
    | PN18-14R | 0.03 [0.8] | 1/4" | M6 |
    | PN18-56R | 0.03 [0.8] | 5/16" | M8 |
    | PN18-38R | 0.03 [0.8] | 3/8"
    | PN18-12R | 0.03 [0.8] | 1/2" | M12 |

    产品特点和优势


    PN18系列尼龙绝缘环形端子具有以下特点和优势:
    - 高品质材料:采用镀锡铜材和耐高温塑料,保证了长期使用的可靠性和安全性。
    - 广泛的适用性:适用于不同规格的导线,覆盖了从AWG 22到AWG 18的导线。
    - 高耐温性:最高可承受221°F(105°C)的工作温度,适用于多种环境。
    - 高电压等级:最大承受600V电压,适合于大多数建筑电气系统。

    应用案例和使用建议


    PN18系列尼龙绝缘环形端子常用于需要高可靠性的电气连接场合。例如,在建筑电气布线、工业控制系统和照明装置中均有广泛应用。使用建议包括:
    - 确保按照制造商推荐的工具进行安装,以确保正确的压接效果。
    - 安装时应仔细检查压接质量,避免因不良压接导致的接触不良。
    - 对于高频信号传输的应用,建议选择较高精度的型号,以减少信号干扰。

    兼容性和支持


    PN18系列尼龙绝缘环形端子与其他Panduit品牌的产品高度兼容,并且符合MIL-STD标准,可与多种电气设备配合使用。Panduit公司提供了全面的技术支持,包括在线资源、客户服务中心和技术文档,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:安装过程中出现压接不牢固的情况。
    - 解决方案:请检查所使用的压接工具是否正确,并严格按照制造商的操作说明进行操作。

    - 问题2:在高温环境下使用时,发现端子熔化。
    - 解决方案:确认导线规格和环境温度是否符合产品的规格要求。若超出范围,需更换更适合高温环境的型号。

    总结和推荐


    综上所述,PN18系列尼龙绝缘环形端子凭借其优异的材料性能、广泛的适用性和可靠性,在各类电气应用中表现出色。强烈推荐给需要高可靠性和安全性连接解决方案的用户。无论是工业控制、建筑电气还是其他相关领域,PN18系列都是值得信赖的选择。

PN18-4RN-C参数

参数
长*宽*高 18.8mm*5.59mm*810μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PN18-4RN-C厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PN18-4RN-C数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PN18-4RN-C PN18-4RN-C数据手册

PN18-4RN-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
