首页  >  产品百科  >  ISTPHCH3MTL

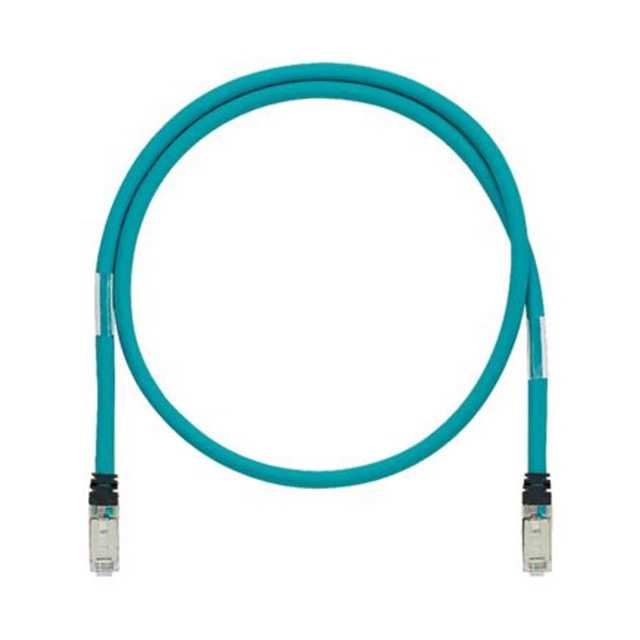

ISTPHCH3MTL

产品分类: 其他线缆
厂牌: PANDUIT
产品描述: 超五类屏蔽网线, 3m长, 屏蔽双绞线 (STP)屏蔽, 绿色, 公插RJ45RJ45
供应商型号: 298-12766-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 其他线缆 ISTPHCH3MTL

ISTPHCH3MTL概述

    IndustrialNet™ Category 5e Shielded 600 V-Rated Patch Cords

    1. 产品简介


    工业级以太网跳线(IndustrialNet™ Category 5e Shielded 600 V-Rated Patch Cords) 是一款专为工业自动化环境设计的高性能网络连接解决方案。这些跳线采用Category 5e工业标准等级、24 AWG绞合线对结构,并配备双屏蔽层(SF/UTP),确保在高噪声环境中也能保持数据传输的稳定性。主要应用于工业自动化、机器人、控制面板等高密度环境下的高速数据通信需求。

    2. 技术参数


    - 线缆规格:Category 5e工业标准,24 AWG绞合线对。
    - 屏蔽类型:双屏蔽(SF/UTP)。
    - 认证标准:
    - 符合ANSI/TIA-568-C.2 Category 5e和ISO 11801 Class D标准。
    - 满足ODVA Ethernet/IP电气和机械性能要求。
    - 通过FCC和ANSI/TIA-968-A合规性测试。
    - IEC 60603-7认证。
    - 满足IEEE 802.3af和IEEE 802.3at标准,支持PoE应用。
    - 电气特性:
    - 交流电压等级:600 V。
    - 防护等级:IP20。
    - 温度范围:操作温度-20°C至70°C,存储温度-40°C至70°C。
    - 线缆直径:7.2mm(0.285英寸)。
    - 绝缘层材质:阻燃(CM)热塑性弹性体(TPE)。

    3. 产品特点和优势


    - 高可靠性和灵活性:工业级600V额定结构允许在工业环境中进行自动化设备间的连接;额定用于600V面板或机器上的应用。
    - 优异的性能:每根跳线均经过100%性能测试,确保数据传输的稳定性和可靠性。
    - 卓越的机械寿命:通过100万次弯曲循环测试,适用高强度应用场景。
    - 优化设计:中心嵌入式插头设计保证了最佳性能和互操作性;集成配线管理功能减少了线对的解旋,进一步提高性能一致性。

    4. 应用案例和使用建议


    - 工业自动化:适用于各种工业环境中的以太网连接,如机器人控制、工业控制面板等。
    - 工厂自动化:可用于10BASE-T(以太网)、100BASE-T(快速以太网)、1000BASE-T(千兆以太网)等多种网络应用。
    - 高柔性应用场景:适用于高柔性应用场景,如工业机器人、C-Track等。
    使用建议:对于需要频繁移动或弯曲的应用场景,推荐选择具有更高柔韧性的型号;对于高温环境,应注意保护措施以避免因极端温度导致的性能下降。

    5. 兼容性和支持


    - 兼容性:与各种工业以太网标准和设备兼容,包括IEEE 802.3af/802.3at PoE设备。
    - 技术支持:提供全方位的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - Q:如何判断跳线是否损坏?
    - A:可以通过网络测试仪检测链路状态,或查看设备连接是否正常。若发现问题,建议更换跳线。
    - Q:跳线是否支持热插拔?
    - A:支持,但请注意遵循正确的热插拔操作流程,避免损伤设备接口。
    - Q:如何识别不同颜色和长度的跳线?
    - A:不同颜色和长度的跳线可以通过后缀区分,例如“TL”表示蓝绿色,“BL”表示黑色,“RD”表示红色。

    7. 总结和推荐


    总体而言,IndustrialNet™ Category 5e Shielded 600 V-Rated Patch Cords 是一款专为工业环境设计的高品质网络连接解决方案,具备出色的性能、可靠的机械寿命和全面的兼容性。对于工业自动化和高密度应用环境,强烈推荐选用此款产品。无论是从性能还是成本效益方面考虑,这款跳线都是一款值得信赖的选择。

ISTPHCH3MTL参数

参数
9.84' (3.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

ISTPHCH3MTL厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

ISTPHCH3MTL数据手册

厂牌 PDF简要描述 下载
PANDUIT 其他线缆 PANDUIT ISTPHCH3MTL ISTPHCH3MTL数据手册

ISTPHCH3MTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.7696 ¥ 437.3281
10+ $ 49.0682 ¥ 406.653
25+ $ 47.6644 ¥ 395.0191
50+ $ 46.6274 ¥ 386.4242
100+ $ 45.6116 ¥ 378.0061
250+ $ 44.3004 ¥ 367.1394
500+ $ 43.3319 ¥ 359.1131
1000+ $ 42.3832 ¥ 351.2511
2500+ $ 41.1584 ¥ 341.1001
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 437.32
