PAT1.5M4.0

产品分类: 线缆工具
厂牌: PANDUIT
产品描述:
供应商型号: 298-PAT1.5M4.0-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 线缆工具 PAT1.5M4.0

PAT1.5M4.0概述

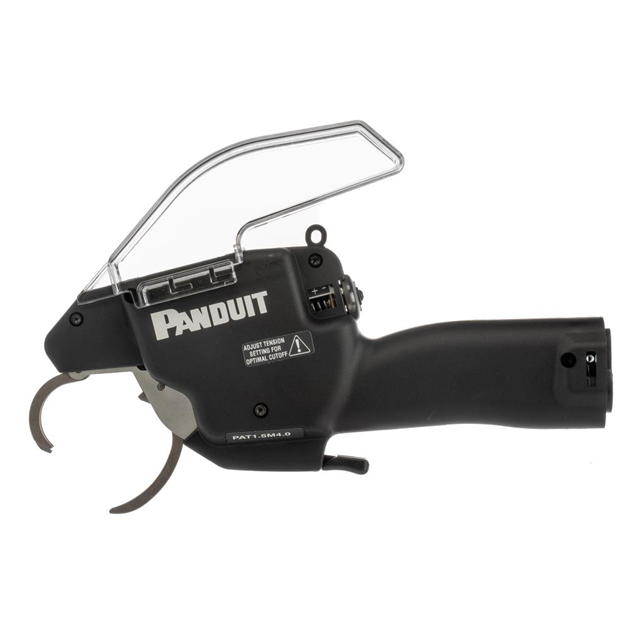

    Panduit PAT Fully Automatic Cable Tie Installation System

    产品简介


    Panduit Corporation推出的PAT Fully Automatic Cable Tie Installation System是一种自动化工具系统,专门设计用于安装Panduit连续模塑电缆扎带,适用于高产量线束制造应用。这套系统包含四个兼容组件:PAT自动安装工具、PDM4.0分配器、PHM馈线软管以及Panduit Pan-Ty XMR电缆扎带。该系统能够高效地安装电缆扎带,显著提高生产效率并确保产品质量。

    技术参数


    - PAT安装工具
    - 长度:10.12英寸(257毫米)
    - 宽度:1.89英寸(48毫米)
    - 高度:4.09英寸(104毫米)
    - 触发力:0.9磅(0.41千克)
    - PDM4.0分配器
    - 长度:21.1英寸(536毫米)
    - 宽度:14.8英寸(376毫米)
    - 高度:31.6英寸(802毫米)
    - 重量:39磅(18千克)
    - PHM馈线软管
    - 1米长度:1.58英寸(40毫米)宽,1.99英寸(51毫米)高,重0.8磅(0.35千克)
    - 2米长度:重1.2磅(0.54千克)
    - 3米长度:重1.6磅(0.73千克)
    - 4米长度:重2.0磅(0.91千克)
    - 空气供应
    - 推荐使用Panduit PL283N1过滤/调节器,空气流量为16立方英尺/分钟(7.5升/秒),压力为85 PSIG(5.8巴)

    产品特点和优势


    - 高效性:PAT系统能够在高速生产线上自动安装电缆扎带,显著提升生产效率。
    - 可靠性:经过严格测试和验证,系统稳定可靠,减少了手动安装错误。
    - 易用性:手提式设计,轻便且易于操作,适合左右手使用。
    - 安全性:多重安全机制,包括电子显示屏和声光报警,提供及时反馈以避免操作失误。
    - 兼容性:系统与多种电缆扎带尺寸兼容,满足不同应用需求。

    应用案例和使用建议


    PAT系统广泛应用于汽车制造、航空航天、电子设备组装等领域,适用于处理大量线束的场合。例如,在汽车线束装配中,PAT系统可以大大减少人工安装时间,提高整体生产效率。
    - 使用建议:
    - 在使用前务必熟悉所有安全指南。
    - 定期进行预防性维护,检查气压和电缆扎带供应情况。
    - 确保工作区域整洁明亮,远离爆炸性环境。


    兼容性和支持


    PAT系统与其配套组件(如PDM4.0分配器和PHM馈线软管)完全兼容。用户可以通过电话(1-800-777-3300)或电子邮件(techsupport@panduit.com)联系Panduit的技术支持团队获取帮助。

    常见问题与解决方案


    - 问题:空气供给不足导致系统无法正常运行。
    - 解决方案:检查PL283N1过滤/调节器,确保空气流量和压力符合要求。
    - 问题:电缆扎带在安装过程中断裂。
    - 解决方案:确认电缆扎带的型号与系统匹配,并检查张力设置是否适当。
    - 问题:系统显示“工具未就绪”。
    - 解决方案:确保电缆扎带正确加载,并检查所有连接是否牢固。

    总结和推荐


    综上所述,Panduit PAT Fully Automatic Cable Tie Installation System是一款高度可靠的自动化安装工具,特别适用于需要大量安装电缆扎带的应用场合。系统的高效性、稳定性和易用性使其成为许多行业用户的理想选择。强烈推荐在高产线束生产环境中使用该系统。

PAT1.5M4.0参数

参数
零件状态 在售
包装方式 散装

PAT1.5M4.0厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PAT1.5M4.0数据手册

厂牌 PDF简要描述 下载
PANDUIT 线缆工具 PANDUIT PAT1.5M4.0 PAT1.5M4.0数据手册

PAT1.5M4.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
