NE.5X.5WH6

产品分类: 其他线缆
厂牌: PANDUIT

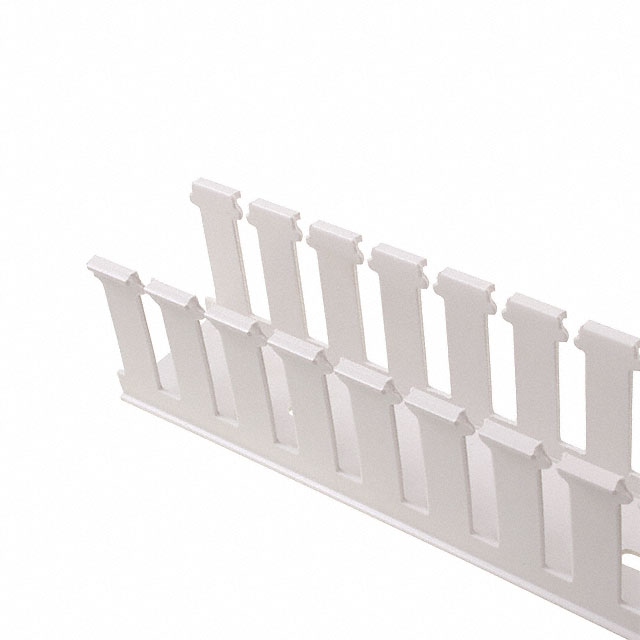

产品描述: Wiring Ducts Slotted Rectangular with Cover Screw Noryl White
供应商型号: Q-NE.5X.5WH6
供应商: Panduit
标准整包数: 6
PANDUIT 其他线缆 NE.5X.5WH6

NE.5X.5WH6概述

    Panduct® Type NE Halogen-Free Wiring Duct:技术手册

    产品简介


    Panduct® Type NE Halogen-Free Wiring Duct 是一种专门设计用于保护电线电缆的高级电子元件。其主要功能在于提供电线电缆的整齐布置和安全防护,广泛应用于工业控制、数据中心、通信设施、建筑自动化系统等多个领域。产品采用无卤素材料制造,具有良好的阻燃性、耐高温和抗化学腐蚀特性,确保了在严苛环境下的稳定性和可靠性。

    技术参数


    - 材质:Halogen-free modified polyphenylene oxide (mPPO)
    - UL 认证持续使用温度:203°F (95°C)
    - UL 94 阻燃等级:V-0
    - 安装孔:提供预置安装孔,便于固定和安装
    - 基座和盖板长度:均为 6 英尺
    - 避免接触:不得接触含烃类清洁液,可能导致应力开裂
    - 型号:多种尺寸规格,包含不同宽度和高度的选项,具体见下表:
    | 基座部分编号 | 管道尺寸(W x H) | 槽宽 | 盖部分编号 | 标准包装数量 | 包装箱数量 |
    |
    | NE.5X.5WH6 | 0.63 x 0.56 | 0.38 | NC.5WH6 | 6 | 120 |
    | NE.5X1WH6 | 0.63 x 1.06 | 0.31 | NC.5WH6 | 6 | 120 |
    | NE1X1WH6 | 1.14 x 1.06 | 0.31 | NC1WH6 | 6 | 120 |
    | NE1X1.5WH6 | 1.14 x 1.62 | 0.31 | NC1WH6 | 6 | 120 |
    | NE1X2WH6 | 1.14 x 2.06 | 0.31 | NC1WH6 | 6 | 120 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    Panduct® Type NE Halogen-Free Wiring Duct 采用了高品质无卤素材料,具备出色的阻燃和抗高温特性。产品在设计时考虑了实际应用中的耐用性和安全性,能够有效保护电缆不受机械损伤和化学腐蚀。与传统材料相比,其环保特性更加符合现代绿色设计理念,特别适合对环境友好度有较高要求的应用场景。此外,其独特的模块化设计和易于安装的特点,使得维护和更换变得更加简单高效。

    应用案例和使用建议


    Panduct® Type NE Halogen-Free Wiring Duct 在多个工业和商业环境中都有广泛应用,如数据中心布线、工厂生产线控制线路保护等。对于需要在狭窄空间内进行电缆管理的应用场合,该产品可以有效提高线路的整洁度和安全性。例如,在某数据中心项目中,由于服务器机柜内部空间有限,传统电缆管理方式难以实现有效的组织和保护。通过采用 Panduct® Type NE Halogen-Free Wiring Duct,不仅显著提高了电缆管理效率,还大大减少了因电缆杂乱引起的故障风险。
    使用建议:在安装过程中,应确保按照说明书上的指导进行操作,特别是对于管道切割和清洁时需要注意避免使用含烃类物质的清洁剂。同时,在电缆布置时,应根据实际需求选择合适的尺寸规格以达到最佳效果。

    兼容性和支持


    Panduct® Type NE Halogen-Free Wiring Duct 可与各类标准电缆配件配合使用,如电缆标签、地面连接器等,确保整体系统的完整性和功能性。制造商提供详尽的技术支持文档和在线咨询服务,帮助用户更好地理解和应用产品。

    常见问题与解决方案


    1. 问题:如何选择正确的规格?
    - 解决方法:参考产品手册中的表格,根据实际需要保护的电缆数量和直径选择合适宽度的管道尺寸。
    2. 问题:如何正确安装和固定?
    - 解决方法:利用提供的安装孔,采用适当的紧固件固定基座和盖板,确保结构稳固可靠。
    3. 问题:如何进行日常维护?
    - 解决方法:定期检查连接处是否有松动或损坏现象,保持管道内部干燥清洁,避免接触有害化学物质。

    总结和推荐


    Panduct® Type NE Halogen-Free Wiring Duct 是一款集高性能、环保和易用性于一体的优秀产品,非常适合于需要严格电缆管理的应用场景。其优异的耐高温、抗腐蚀性能和环保材料的应用使其在市场上具有明显竞争优势。对于寻求高效、安全和环保解决方案的客户而言,这是一款值得信赖的产品。强烈推荐使用 Panduct® Type NE Halogen-Free Wiring Duct 进行电缆管理和保护。

NE.5X.5WH6参数

参数
长*宽*高 16mm(宽度)*12.7mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

NE.5X.5WH6厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

NE.5X.5WH6数据手册

厂牌 PDF简要描述 下载
PANDUIT 其他线缆 PANDUIT NE.5X.5WH6 NE.5X.5WH6数据手册

NE.5X.5WH6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 48.4284
库存: 6000
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 290.57
直接购买
加入购物车
