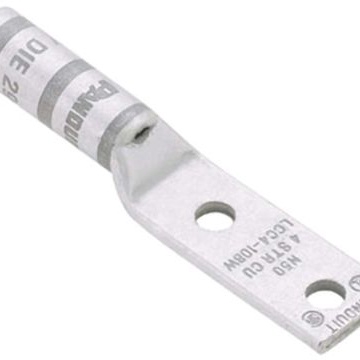

LCCX2-14A-E

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Panduit 银色圆形端子 裸端子, LCCX系列, 1/4in螺栓, 0.27in内环直径
供应商型号: 3360429
供应商: element14
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCCX2-14A-E

LCCX2-14A-E概述


    产品简介


    Flex Conductor, Two-Hole, Long Barrel with Window Lug(长桶双孔视窗型软导体连接端子)是专门设计用于电力传输系统中的关键组件。它可以应用于G、H、I、K、M类电线以及柴油机车中。这款连接端子的设计旨在满足各种严苛的应用需求,确保稳定的电气性能和良好的机械强度。

    技术参数


    | 参数 | 值 |

    | 适用电线类型 | 硬导线(Code Conductor)和软导线(Flex Conductor) |
    | 导线尺寸范围 | #8至4/0 AWG |
    | 额定电压 | 35 KV |
    | 温度等级 | 90°C |
    | 制造商认证 | UL Listed, CSA Certified |
    | 特殊认证 | J-STD-607-A, TIA-942 |
    | 操作工具及模具索引 | 见D3.70-D3.73页 |

    产品特点和优势


    这款连接端子的主要特点包括:
    - 长桶设计:提供更多的压缩点,增强电气性能和拉拔力。
    - 窗口观察孔:方便观察导线插入情况,确保完全插入。
    - 防锈处理:通过镀锡提高抗腐蚀能力。
    - 色标管理:不同颜色对应不同规格,便于快速识别。
    这些特点使其成为电力系统中不可或缺的重要组件,在工业和商业环境中广泛应用于配电箱、电机控制中心和其他需要高可靠性连接的应用场合。

    应用案例和使用建议


    应用案例
    1. 电力分配系统:在大型建筑或工厂的电力分配系统中,确保电缆连接的稳定性和可靠性。
    2. 运输系统:如柴油机车、电车等交通工具中的电力传输连接。
    3. 电信基础设施:用于电信站点的配电系统,保障网络设备的可靠运行。
    使用建议
    1. 在安装时确保电线完全插入,通过窗口观察孔确认导线位置正确。
    2. 选择正确的压接工具和模具以确保适当的压接力,从而保证电气性能。
    3. 定期检查连接点的紧固程度和导电性,确保长期可靠的性能表现。

    兼容性和支持


    该产品适用于多种型号的压接工具和模具。具体的信息可参考D3.70-D3.73页。如果在使用过程中遇到任何问题,您可以联系Panduit的技术支持部门,电话为866-405-6654。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法完全插入 | 确认压接工具和模具的正确使用,必要时调整或更换。|
    | 连接点发热 | 检查压接是否松动,重新压接或加固连接。 |
    | 连接点电阻过高 | 更换新的连接端子,确保压接工具和模具正确使用。|

    总结和推荐


    综上所述,Flex Conductor, Two-Hole, Long Barrel with Window Lug是一款具备出色电气性能和强大机械强度的连接端子。它在多种严苛的工业环境下展现出卓越的表现。对于需要高可靠性的电力系统应用来说,这是一款值得信赖的选择。强烈推荐用于电力传输和分配系统中。

LCCX2-14A-E参数

参数
长*宽*高 73.4mm*17.78mm*17.78mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCCX2-14A-E厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCCX2-14A-E数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCCX2-14A-E LCCX2-14A-E数据手册

LCCX2-14A-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
