LCDN750-38D-6

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述:
供应商型号: Q-LCDN750-38D-6
供应商: Panduit
标准整包数: 6
PANDUIT 端子 - 矩形端子 LCDN750-38D-6

LCDN750-38D-6概述


    产品简介

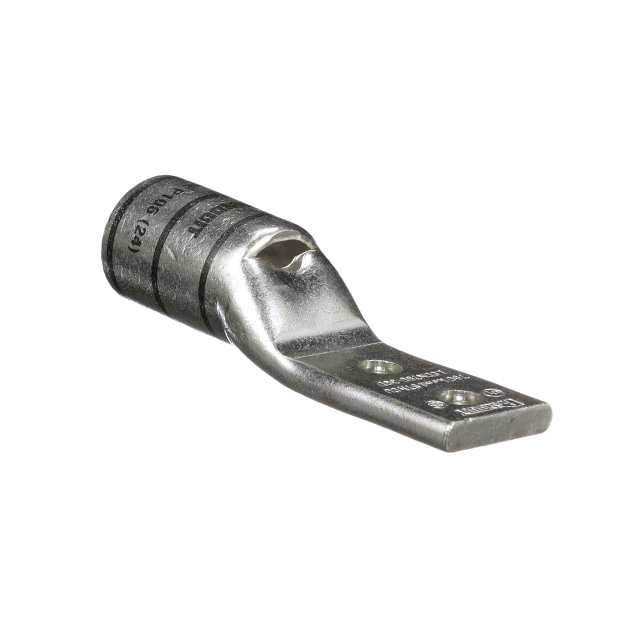

    产品类型: 铜制端子(铜接线端子)
    主要功能: 用于电力系统中电线和电缆的连接,确保可靠、安全的电连接。这种端子特别适用于大截面的电缆连接,适合工业和电力设施中使用。
    应用领域: 主要应用于电力传输和分配系统、工业自动化控制设备、发电站及变电站等场合。尤其适用于需要高电流承载能力和良好导电性的应用。

    技术参数


    - 材料: 高导电性无缝铜管
    - 电镀层: 电镀锡
    - 电线尺寸: 750 kcmil
    - 电线类型: 编织铜绞线,分紧凑型、压缩型或同心型
    - 电线剥线长度: 1-15/16英寸
    - 螺钉孔径: 3/8英寸
    - UL认证: 支持至35千伏的应用,对于超过2000伏的应用,请咨询电缆制造商关于电压应力释放的指示
    - 温度等级: 90°C
    - C.S.A认证: 是
    - Panduit色码: 黑色
    - Panduit模号: P106 (24)
    - 标准型号: LCDN750-38D
    - 定制型号: LCDN750-38D-CUST

    产品特点和优势


    - 高导电性: 使用高导电性无缝铜管材料,提供优异的导电性能。
    - 电镀锡层: 增加抗腐蚀性,延长使用寿命。
    - 窄舌设计: 减少空间占用,便于安装在狭小空间内。
    - 双孔设计: 提供多重连接点,提高连接可靠性。
    - 宽范围适用性: 支持多种电线类型,满足不同需求。

    应用案例和使用建议


    应用案例:
    1. 电力传输系统: 在高压输电线路中,用于连接大截面电缆以确保电流传输稳定。
    2. 工业控制系统: 在工业自动化设备中,用于连接大型电机或其他设备,确保可靠供电。
    3. 变电站应用: 在变电站中,用于连接大型变压器和其他电气设备。
    使用建议:
    1. 正确的安装方法: 确保电线正确剥皮并插入铜接线端子中,以保证良好的接触和稳定性。
    2. 环境适应性: 在高温、潮湿或腐蚀性环境中使用时,需采取相应的防护措施。
    3. 定期检查: 定期检查连接处是否有松动或腐蚀现象,及时进行维护。

    兼容性和支持


    - 兼容性: 本产品可与多种规格的电缆和连接器兼容,具体兼容信息请参考产品技术手册。
    - 支持和服务: Panduit公司为用户提供全面的技术支持和售后服务,包括产品培训、技术咨询和维修服务。

    常见问题与解决方案


    1. 问题: 端子松动或连接不良
    - 解决方案: 检查电线是否完全插入并拧紧螺钉。必要时重新剥线并再次连接。
    2. 问题: 电镀层损坏
    - 解决方案: 如发现电镀层损坏,应及时更换新的端子以避免腐蚀导致的安全隐患。
    3. 问题: 无法达到规定的电流负载
    - 解决方案: 确认电线类型和尺寸是否符合要求,并按照规范操作。

    总结和推荐


    综合评估: 该铜接线端子具有高导电性、优良的抗腐蚀性能和可靠的连接能力。其广泛的应用范围和出色的性能使其成为工业和电力系统中不可或缺的连接部件。
    推荐: 强烈推荐使用该产品,特别是在对电连接可靠性要求较高的应用场景中。如果在使用过程中有任何疑问或问题,建议联系制造商获取技术支持。

LCDN750-38D-6参数

参数
长*宽*高 119.9mm*34.04mm*33mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCDN750-38D-6厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCDN750-38D-6数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCDN750-38D-6 LCDN750-38D-6数据手册

LCDN750-38D-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 426.8908
库存: 6000
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 2561.34
直接购买
加入购物车
