LCA1/0-56-X

产品分类: 端子 - 矩形端子
厂牌: PANDUIT

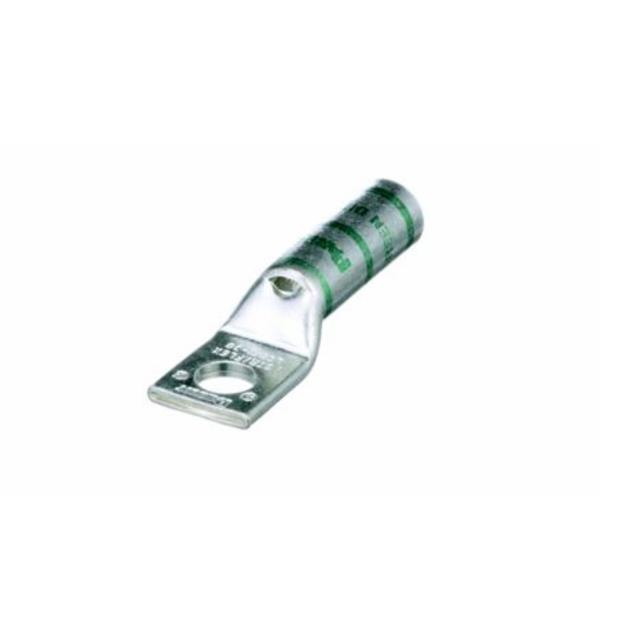

产品描述: Lug Terminal (1/0)AWG Copper Pink 50.8mm Electro Tin
供应商型号: 644-LCA1/0-56-X
供应商: Mouser
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCA1/0-56-X

LCA1/0-56-X概述


    产品简介


    本手册介绍的产品是Panduit公司的Code Conductor,一种一孔标准窗式压接端子。这种端子主要用于铜导线的连接,具有广泛的适用范围,从细小的14号到超大尺寸的750 kcmil。Code Conductor的主要功能是在电力系统中提供可靠的电连接,广泛应用于配电设施、电力传输系统及工业自动化控制等领域。

    技术参数


    - 适用导线规格:从#14 AWG至750 kcmil
    - 工作电压:UL和CSA认证,电压等级达35KV
    - 温度等级:工作温度范围为-55°C至105°C
    - 材料:铜导体,采用镀锡处理以防止腐蚀
    - 电气特性:
    - 每种型号均带有色码标记,便于区分
    - 窗口设计,方便视觉检查确保导线完全插入
    - 绝缘强度:达到UL和CSA的标准
    - 机械性能:测试通过Telcordia,符合NEBS Level 3标准
    - 认证:获得美国船级社(ABS)认证

    产品特点和优势


    Code Conductor端子的主要特点如下:
    1. 色码标记:有助于选择合适的压接工具,并且可以区分不同规格的导线。
    2. 窗口设计:方便观察导线插入状态,提高安装效率和可靠性。
    3. 镀锡处理:铜导体经过镀锡处理,增强抗腐蚀能力,延长使用寿命。
    4. UL/CSA认证:保证产品符合国际标准,适用于各类复杂环境。
    5. 机械强度:通过严格的机械测试,确保在高负荷下稳定工作。
    6. 广泛适用性:几乎适用于所有类型的电力应用场合。

    应用案例和使用建议


    应用场景
    Code Conductor端子广泛应用于多个领域,如配电中心、风力发电场、大型数据中心等。尤其适合需要高可靠性连接的应用场景。
    使用建议
    1. 正确选择型号:根据导线规格选择对应的Code Conductor端子型号。
    2. 使用推荐工具:为确保最佳效果,请使用指定的压接工具和模具进行压接操作。
    3. 定期检查:为确保长期可靠性,定期检查端子的连接状况和紧固情况。
    4. 安装环境:在适宜的环境条件下安装,避免过高的湿度和极端温度影响其性能。

    兼容性和支持


    Code Conductor端子与各种标准的压接工具和模具兼容,可实现高效的压接操作。同时,Panduit公司提供了详尽的技术支持和售后服务,帮助客户解决安装过程中的任何问题。

    常见问题与解决方案


    1. 导线未完全插入:请确保导线通过窗口完全插入,必要时检查工具是否合适。
    2. 压接不牢固:使用正确的工具和模具重新压接,或联系技术支持寻求帮助。
    3. 腐蚀:保持端子干燥清洁,必要时更换新的端子。
    4. 连接不良:检查端子与导线之间的接触是否良好,重新压接或调整安装位置。

    总结和推荐


    Code Conductor端子以其可靠性和广泛的适用性,在电力系统中表现出色。其独特的设计特点和卓越的性能使其成为各种应用场景的理想选择。无论是高可靠性要求的数据中心还是恶劣环境下的工业应用,Code Conductor都能提供稳定、高效的电连接解决方案。强烈推荐用户选用这一高品质的端子产品。

LCA1/0-56-X参数

参数
长*宽*高 50.8mm*19.3mm*19.3mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCA1/0-56-X厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCA1/0-56-X数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCA1/0-56-X LCA1/0-56-X数据手册

LCA1/0-56-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.4525 ¥ 71.4236
10+ $ 7.315 ¥ 61.8118
30+ $ 7.02 ¥ 59.319
100+ $ 6.8688 ¥ 58.0414
250+ $ 6.489 ¥ 54.8321
500+ $ 6.4785 ¥ 54.7433
1000+ $ 6.2055 ¥ 52.4365
库存: 785
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.42
