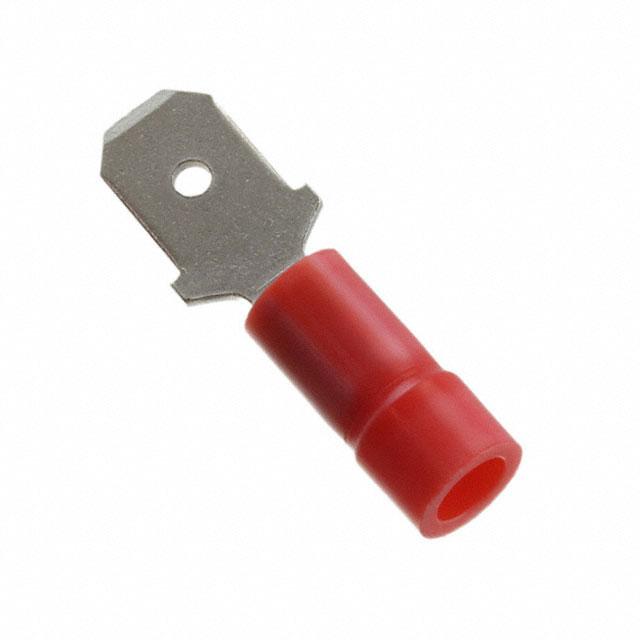

EDV18-250M-Q

厂牌: PANDUIT
产品描述: Disconnect Terminal 18-22AWG Copper Red M 24.9mm Nickel Bag
供应商型号: 298-16708-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 端子 - 快速连接/快速断开端子 EDV18-250M-Q

EDV18-250M-Q概述

    强力锁定公端子 (250 系列)

    产品简介


    强力锁定公端子(250 系列)是一种用于电线连接的电子元器件,特别适用于工业和自动化领域的高压线缆连接。这种端子采用乙烯基绝缘材料,适用于 22 到 14 AWG(0.5mm² 到 1.0mm²)范围内的铜导线。这些端子经过镍电镀处理以提高耐用性和抗腐蚀能力,并通过 CSA 认证,可在高达 221°F (105°C) 的温度下安全使用,且最大电压为 600V。

    技术参数


    | 参数 | 规格 |

    | 导线直径范围 | 22-14 AWG [0.5-1.0 mm²] |
    | 插针尺寸 | 0.250 x 0.032 英寸 [6.3 x 0.8 mm] |
    | 绝缘层最大直径 | 0.31 英寸 [7.87 mm] |
    | 连接器长度 | 0.25 英寸 [6.35 mm] |
    | 电缆剥离长度 | 9/32 英寸 +1/32 -0 英寸 [7.1mm +0.8 -0 mm] |
    | 温度等级 | 221°F (105°C) 最大 |
    | 额定电压 | 600V 最大 |
    | 色彩 | 红色 / 蓝色 |

    产品特点和优势


    1. 耐高温性能:这种端子可以在高达 221°F (105°C) 的环境下稳定工作,确保了其在恶劣环境下的可靠性。
    2. 高电压承受能力:能够承受高达 600V 的电压,适用于多种高压连接需求。
    3. 易于安装:支持多种安装工具,如 CT-500, CT-550, CT-1550, CT-1551,便于进行快速而准确的安装。
    4. 高耐用性:镍电镀工艺增强了其机械强度和耐腐蚀性能,延长了使用寿命。
    5. 合规认证:通过 CSA 认证,保证了产品的质量和安全性。

    应用案例和使用建议


    这种端子适用于广泛的工业和自动化设备,特别是在汽车制造、电力输送和控制系统中。例如,在电动汽车充电站中,这类端子可用于高压电源连接,确保稳定的电气传输。
    使用建议:
    1. 在安装过程中严格按照指定的剥离长度来切割导线,避免过长或过短。
    2. 使用适当的安装工具,如 CT-500 或 CT-550,以确保正确的连接和接触。
    3. 定期检查连接部位是否有腐蚀或其他损坏迹象,及时更换有问题的端子。

    兼容性和支持


    这种端子可与大多数标准电线相兼容,包括各种铜导线。此外,制造商提供详细的安装说明和技术支持,包括在线资源如 www.panduit.com,以帮助用户更好地使用和维护这些端子。

    常见问题与解决方案


    1. 问题:端子连接不稳定
    - 解决办法:检查导线是否正确剥离,确保连接部位没有残留的绝缘层,并使用适当的安装工具。
    2. 问题:端子过热
    - 解决办法:检查连接是否牢固,确保没有过载情况发生,并确认工作环境温度符合规格要求。
    3. 问题:颜色不符预期
    - 解决办法:检查订单编号和包装标识,确保订购的是正确的颜色型号。

    总结和推荐


    强力锁定公端子(250 系列)是一款具有高性能、高可靠性的电子元器件,适用于高压和高温环境。它具备卓越的电气特性和机械强度,非常适合工业和自动化领域的需求。综上所述,我们强烈推荐这款端子作为高压连接的首选解决方案。

EDV18-250M-Q参数

参数
长*宽*高 24.9mm(长度)*6.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

EDV18-250M-Q厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

EDV18-250M-Q数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 快速连接/快速断开端子 PANDUIT EDV18-250M-Q EDV18-250M-Q数据手册

EDV18-250M-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
