首页  >  产品百科  >  PV6-56R-T

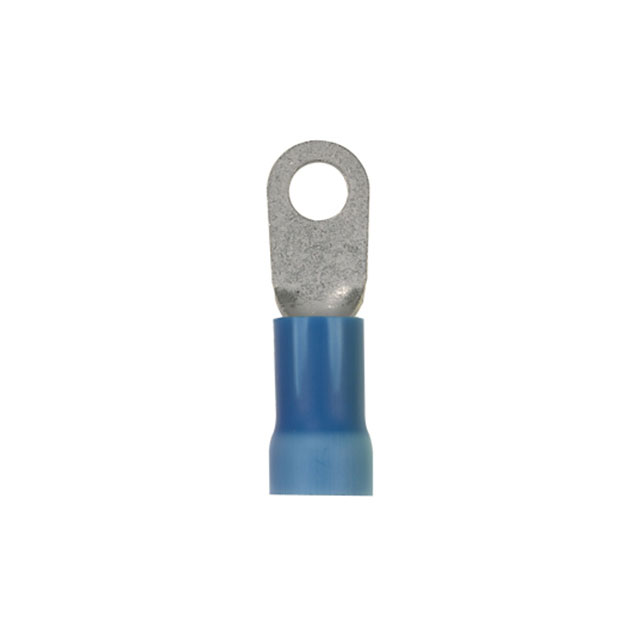

PV6-56R-T

产品分类: 端子 - 环形端子
厂牌: PANDUIT
产品描述: Ring Tongue Terminal 6AWG Copper Blue 44.2mm Tin Box
供应商型号: Q-PV6-56R-T
供应商: Panduit
标准整包数: 200
PANDUIT 端子 - 环形端子 PV6-56R-T

PV6-56R-T概述


    产品简介


    本文介绍的是由Panduit公司生产的#6 Barrel Vinyl Insulated Ring Tongue产品。该产品主要用于电气连接,适用于多种应用场合,如配电系统、工业控制设备等。它是一种带有绝缘层的接线端子,具有高可靠性和耐用性,广泛应用于工业自动化和控制系统中。

    技术参数


    以下是该产品的关键技术参数:
    - 最大电线绝缘直径: 0.340英寸(8.64毫米)
    - 材料: 制造过程中使用的材料为厚度为0.045英寸(1.14毫米)的铜板,表面经过锡镀处理;外壳为蓝色的聚氯乙烯材料
    - 电压等级: 最大额定电压为600伏特
    - 温度等级: 最大耐温等级为221华氏度(105摄氏度)
    - 适用电线规格: 支持#6 AWG绞合铜线
    - 剥线长度: 剥线长度为7/16 + 1/32英寸(11.1 + 0.8毫米)
    - 终端尺寸:
    - 工具尺寸: 1.61英寸(40.89毫米)
    - 孔径宽度: 0.47英寸(11.94毫米)
    - 孔径长度: 0.43英寸(10.92毫米)
    - 安装高度: 1.38英寸(35.05毫米)
    - 接触直径: 0.18英寸(4.57毫米)

    产品特点和优势


    1. 可靠性高: 采用高品质的铜材料和经过锡镀处理,确保了长期稳定的电气连接。
    2. 环境适应性强: 最大耐温等级达到105摄氏度,适合在各种恶劣环境中使用。
    3. 耐用性强: 外壳材料为聚氯乙烯,耐磨损,抗腐蚀。
    4. 易于安装: 设计符合人体工程学,便于快速安装和拆卸。

    应用案例和使用建议


    应用场景:
    - 工业控制系统
    - 配电系统
    - 工程自动化设备
    使用建议:
    - 在安装时确保电线的剥线长度适中,以保证良好的电气接触。
    - 定期检查和维护,以确保长时间稳定运行。
    - 确保电线直径在推荐范围内,以避免不必要的磨损和损坏。

    兼容性和支持


    该产品适用于大多数标准电线,可以轻松与其他电气设备兼容。Panduit公司提供了详细的安装和维护指南,并且提供了良好的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方案: 检查电线是否正确剥离,并确保安装牢固。
    2. 问题: 温度过高
    - 解决方案: 检查周围环境温度,确保不超过最大耐温等级,并定期进行维护检查。
    3. 问题: 密封性差
    - 解决方案: 确认安装过程中密封圈的位置和状态,确保密封良好。

    总结和推荐


    总体而言,Panduit公司的#6 Barrel Vinyl Insulated Ring Tongue接线端子产品是一款高性能、高可靠性的电子元器件。它具备出色的电气性能和良好的环境适应性,在多个应用领域都有广泛的应用前景。因此,强烈推荐在工业自动化和控制系统项目中使用此产品。

PV6-56R-T参数

参数
长*宽*高 44.2mm*15.75mm*1.14mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PV6-56R-T厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PV6-56R-T数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 环形端子 PANDUIT PV6-56R-T PV6-56R-T数据手册

PV6-56R-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
