UTP28X1BU

产品分类: 其他线缆
厂牌: PANDUIT
产品描述:
供应商型号: 3776911
供应商: 海外现货
标准整包数: 1
PANDUIT 其他线缆 UTP28X1BU

UTP28X1BU概述

    # TX6A-28™ Category 6A Performance 28 AWG UTP Patch Cords 技术手册

    产品简介

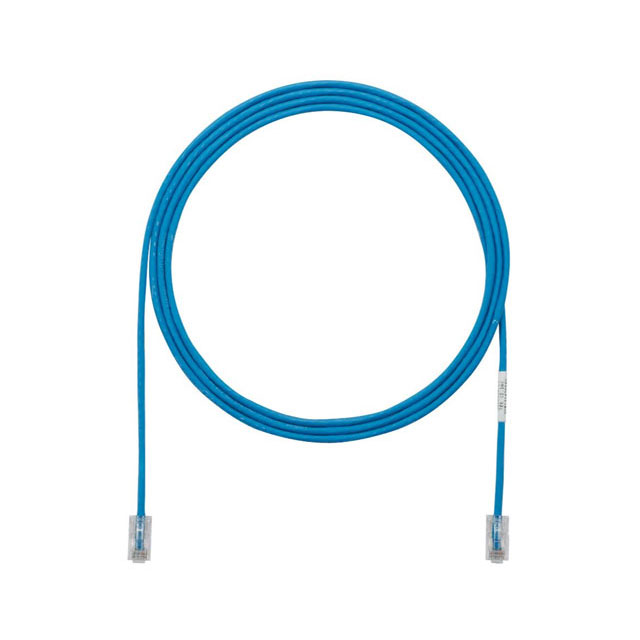

    TX6A-28™ Category 6A Performance 28 AWG UTP Patch Cords 是一款适用于高速网络连接的小直径UTP(非屏蔽双绞线)跳线。它们由28 AWG实心铜制成,具有高传输性能的RJ45模块化插头,适用于数据中心、服务器虚拟化、主干聚合及高性能计算等领域。产品提供多种长度和颜色选项,以满足不同的设计需求。

    技术参数


    - 电缆规格:
    - 导体规格:28 AWG
    - 电缆直径:4.7mm(名义值)
    - 电缆类型:无屏蔽双绞线(UTP)
    - 电缆颜色:提供白色、黑色、蓝色、红色、黄色、绿色、灰色、紫色等多种选择
    - 燃烧等级:CM/LSZH双重认证
    - 电气特性:
    - 支持频率:高达500 MHz
    - 性能:符合ANSI/TIA-568.2-D Category 6A 和 ISO 11801 Class EA 的电气性能要求
    - 信号衰减:28 AWG型号的衰减降额值为1.9
    - 工作环境:
    - 操作温度:-10°C 至 75°C(14°F 至 167°F)
    - 存储温度:-40°C 至 70°C(-40°F 至 158°F)

    产品特点和优势


    1. 小直径柔性电缆设计:更小的电缆直径(0.185英寸),便于在高密度应用环境中布线和管理。与传统电缆相比,相同体积下可多布放一倍数量的电缆,有助于提高气流和冷却效率。
    2. 优异的电气性能:中心嵌入式插头确保插头位于ANSI/TIA-568.2-D Category 6A标准组件范围的中心位置,确保互操作性和最佳性能。
    3. 卓越的耐用性:插针采用镀金磷青铜材料,接触点经过50微英寸的金电镀处理,具备出色的电气性能,且可以承受多达2500次插拔循环。
    4. 便捷的识别标签:每条跳线都有标识性能等级、长度和质量控制号的标签,方便管理和追溯。

    应用案例和使用建议


    应用场景
    - 10GBASE-T 以太网连接
    - 数据中心内部输入输出整合
    - 数据中心服务器虚拟化
    - 主干聚合
    - 并行处理和高速计算
    使用建议
    - 在高密度数据中心环境下使用时,建议采用更短的电缆长度以减少信号衰减并提高散热效果。
    - 考虑到不同环境对温度的要求,建议在极端环境下使用前先进行测试,以确保可靠性和稳定性。
    - 为了更好的管理和维护,可以考虑选用带有锁定装置的插头,以防止未经授权的插拔。

    兼容性和支持


    - TX6A-28系列UTP跳线支持IEEE 802.3af/802.3at和802.3bt Type 3及Type 4的PoE应用。
    - 产品获得UL 1863、CAN/CSA-C22.2、UL94V-0、cULus认证,确保其安全性和合规性。
    - 厂商提供全球客户服务和技术支持,可通过电子邮件(cs@panduit.com)或电话(800.777.3300)联系。

    常见问题与解决方案


    1. 问题:如何区分不同长度和颜色的跳线?
    - 解决方案:每根跳线都带有标识其长度和颜色的标签,如UPT28X15BU表示15英尺蓝色跳线。

    2. 问题:跳线是否支持PoE应用?
    - 解决方案:支持IEEE 802.3af/802.3at和802.3bt Type 3及Type 4的PoE应用。
    3. 问题:在极端温度环境下是否依然稳定可靠?
    - 解决方案:产品可在-40°C至70°C的存储温度范围内保持稳定,操作温度为-10°C至75°C。

    总结和推荐


    TX6A-28™ Category 6A Performance 28 AWG UTP Patch Cords 是一款专为高速网络连接设计的小直径UTP跳线,具有优异的电气性能和可靠性。其独特的设计和多样化的特点使其非常适合于高密度数据中心和高性能计算环境。强烈推荐使用这款产品来提升网络基础设施的性能和效率。
    综上所述,这款产品不仅符合严格的标准,还提供了出色的电气性能和可靠性,是当前市场上值得信赖的选择。无论是用于数据中心还是其他需要高速网络连接的应用场合,TX6A-28™ 都是一个明智的选择。

UTP28X1BU参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UTP28X1BU厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

UTP28X1BU数据手册

厂牌 PDF简要描述 下载
PANDUIT 其他线缆 PANDUIT UTP28X1BU UTP28X1BU数据手册

UTP28X1BU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 160.7952
10+ ¥ 160.7952
库存: 57
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 160.79
