PNF18-8R-M

产品分类: 圆形连接器
厂牌: PANDUIT
产品描述: Ring,Screw Terminals,Terminals 红色 导线安装,自由悬挂,通孔安装 21.844mm*7.87mm*810μm
供应商型号: Q-PNF18-8R-M
供应商: Panduit
标准整包数: 1000

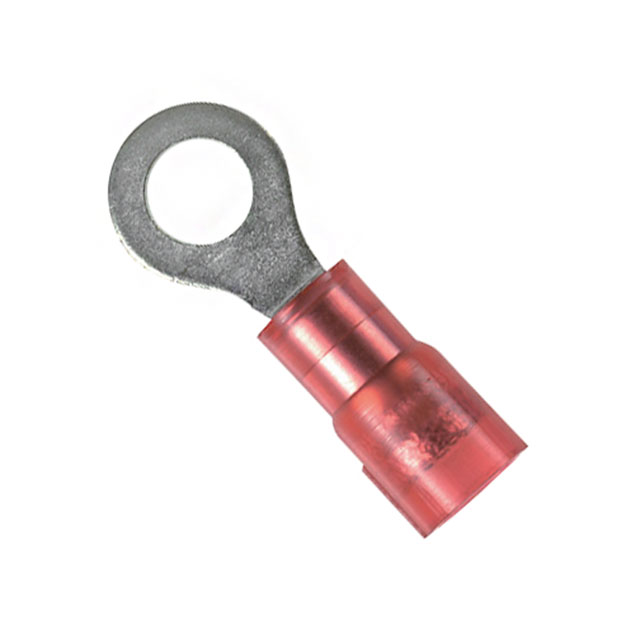

PANDUIT 圆形连接器 PNF18-8R-M

PNF18-8R-M概述

    环形端子技术手册:多功能应用与卓越性能
    本文档提供了一种新型环形端子的技术手册内容,此环形端子广泛应用于多种电气连接场景。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案六个方面详细解析该产品的特性和应用。

    1. 产品简介


    本产品为环形端子(Ring Terminal),具有多型号、多种规格以适应不同的应用需求。它适用于22至18 AWG的铜线,提供多种尺寸选择,如#4、#6、#8、#10等,能够适应不同直径的电线。环形端子的主要功能是为电线提供可靠的电气连接,特别适用于固定位置的电线连接,确保在高压、高温环境下也能稳定工作。其应用领域包括电力系统、工业自动化设备、汽车制造、建筑安装等行业。

    2. 技术参数


    以下是该产品的部分关键技术参数列表:
    | 型号 | 适用导线规格(AWG) | 直径(mm) | 长度(mm) | 宽度(mm) | 高度(mm) | 最大绝缘层直径(mm) | 重量(g) |

    | PNF18-4R | #4 | 19.6 | 6.4 | 5.1 | 16.5 | 3.0 | 未列出 |
    | PNF18-4RN | #4 | 18.5 | 5.6 | 4.8 | 16.0 | 3.0 | 未列出 |
    | PMNF1-3R | M3 | 19.3 | 5.8 | 5.3 | 16.8 | 3.3 | 未列出 |
    | PNF18-6R | #6, M3.5 | 19.6 | 6.4 | 5.1 | 16.5 | 3.8 | 未列出 |
    | PNF18-6RN | #6, M3.5 | 19.3 | 5.6 | 4.6 | 16.0 | 3.8 | 未列出 |
    | PNF18-8R | #8, M4 | 22.1 | 7.9 | 6.1 | 18.3 | 4.3 | 未列出 |
    | PNF18-10R | #10 | 22.1 | 8.1 | 6.4 | 18.3 | 5.1 | 未列出 |
    | PMNF1-5R | M5 | 21.8 | 8.9 | 6.4 | 17.5 | 5.3 | 未列出 |
    | PNF18-14R | 1/4" M6 | 27.4 | 11.7 | 9.7 | 21.6 | 2.7 | 未列出 |
    | PNF18-56R | 5/16" M8 | 27.4 | 11.7 | 9.9 | 21.6 | 3.4 | 未列出 |
    | PNF18-38R | 3/8" | 29.5 | 13.5 | 10.4 | 22.9 | 4.0 | 未列出 |

    3. 产品特点和优势


    本环形端子采用了高质量材料制造,具备出色的电气性能和机械强度。具体来说:
    - 优良的电气连接性能:经过严格的电气测试,确保在高电压和高电流条件下依然保持稳定的电气连接。
    - 耐高温设计:能够在高达221°F(约105°C)的温度下正常工作,适用于严苛的工作环境。
    - 防松动设计:采用精密的螺纹结构和防松动设计,确保长时间使用后的电气连接依然可靠。
    - 便于安装:通过标准工具即可轻松安装,显著提高工作效率。
    - UL和CSA认证:通过严格的认证测试,确保产品符合国际安全标准。

    4. 应用案例和使用建议


    该环形端子在实际应用中表现优异,典型的应用案例包括:
    - 在电动汽车充电站中作为电源接线端子,确保充电桩与电网之间的电气连接安全可靠。
    - 在太阳能光伏系统中,作为太阳能电池板与逆变器之间的连接件,提供稳固的电气接口。
    - 在工业控制系统中,作为信号传输线与控制单元的连接件,确保系统的稳定运行。
    使用建议:
    - 在安装前,请仔细检查导线的规格是否与环形端子匹配,避免因不匹配导致的连接不稳定。
    - 推荐使用适当的压接工具进行压接操作,以保证良好的电气接触。
    - 定期检查环形端子的紧固状态,确保长期使用过程中的电气连接可靠性。

    5. 兼容性和支持


    本产品设计时充分考虑了与各种电气设备的兼容性,可以与多种标准工具配合使用,如Panduit公司的认证工具系列(如CT-100A、CT-600-A等)。Panduit公司还提供了完善的售后服务和技术支持,用户可以通过官网获取最新的产品资料和技术文档,或者联系客服获取更详细的使用指导和故障排除指南。

    6. 常见问题与解决方案


    根据产品手册中提供的常见问题及其解决方案,我们列出了以下几点供参考:
    - 问题一:环形端子与导线连接后容易脱落
    - 解决方法:确保压接工具的设定正确,建议使用Panduit认证的专用工具,并按照制造商的操作说明进行操作。
    - 问题二:环形端子表面出现锈蚀现象
    - 解决方法:确认导线的绝缘层是否完全剥离干净,再进行压接操作。此外,尽量在干燥的环境中存放和使用产品,以减少锈蚀的风险。
    - 问题三:安装完成后发现环形端子接触不良
    - 解决方法:检查是否有足够的压接力将环形端子牢固地固定在导线上。如果需要,可以使用更大吨位的压接工具重新进行压接。

    7. 总结和推荐


    综上所述,该环形端子凭借其优异的电气性能、耐高温设计、防松动设计和便捷的安装特性,在多种应用场景中表现出色。无论是用于电力系统、工业自动化还是建筑安装等领域,它都能满足用户的高标准要求。因此,我们强烈推荐使用该款环形端子,特别是在追求高效稳定连接的应用场合。同时,Panduit公司提供的完善支持和服务也将大大提升用户的使用体验。

PNF18-8R-M参数

参数
类型 Ring,Screw Terminals,Terminals
颜色 红色
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
长*宽*高 21.844mm*7.87mm*810μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PNF18-8R-M厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

PNF18-8R-M数据手册

厂牌 PDF简要描述 下载
PANDUIT 圆形连接器 PANDUIT PNF18-8R-M PNF18-8R-M数据手册

PNF18-8R-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.7817
库存: 1000000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1781.7
