P10-P55-D

产品分类: 端子 - 电线引脚端子
厂牌: PANDUIT
产品描述: Pin Terminal 10-12AWG Copper PIN 20.1mm Tin Box
供应商型号: Q-P10-P55-D
供应商: Panduit
标准整包数: 500
PANDUIT 端子 - 电线引脚端子 P10-P55-D

P10-P55-D概述


    产品简介

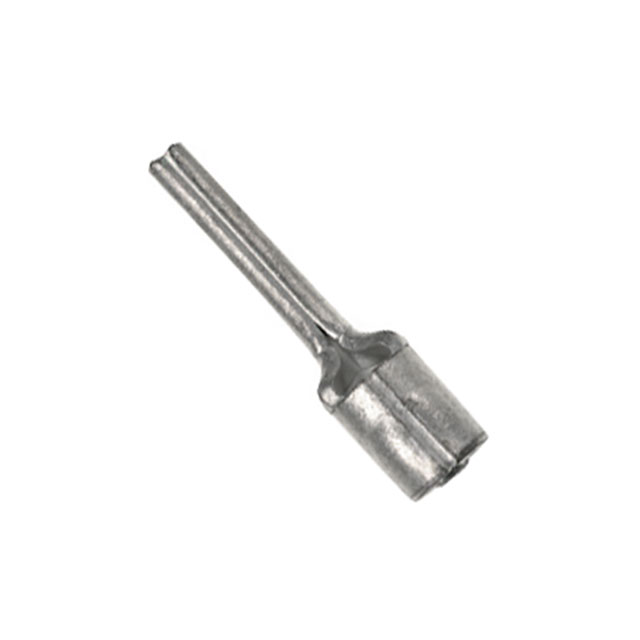

    本产品为非绝缘型插针端子,适用于多种类型的铜线(实心或绞合)。其主要功能是实现电线之间的可靠连接,以确保电子系统的稳定运行。该产品广泛应用于电气工程、工业自动化、建筑布线等领域。

    技术参数


    - 电线规格:AWG #22-10 (0.5mm² - 5.5mm²)
    - 长度:0.75英寸 (19.1mm)
    - 接触宽度:0.07英寸 (1.8mm)
    - 接触深度:0.49英寸 (12.4mm)
    - 剥线长度:9/32英寸 (+1/32, -0) 或 7.1mm (+0.8, -0)
    - 材料:0.03英寸 (0.8mm) 厚铜,镀锡
    - 最大操作温度:302°F (150°C)
    - 电压等级:2000伏特 (Max)

    产品特点和优势


    1. 高可靠性:采用镀锡铜材料,具有优异的导电性能和抗腐蚀能力。
    2. 宽适用范围:适用于不同规格的电线,满足多种应用需求。
    3. 耐高温:能在高达150°C的环境中稳定工作。
    4. 标准认证:通过UL认证,符合国际安全标准。

    应用案例和使用建议


    应用案例:该插针端子广泛应用于工业控制系统、楼宇自动化系统、工厂生产线等场景。例如,在建筑布线项目中,使用该端子可以确保电线之间的可靠连接,提高系统的稳定性。
    使用建议:
    1. 确保剥线长度适中,以保证端子的牢固连接。
    2. 在安装过程中注意保持接触部分清洁,避免灰尘和油污影响导电性能。
    3. 定期检查连接点,确保没有松动或腐蚀现象。

    兼容性和支持


    该产品与Panduit品牌的压接工具兼容,包括但不限于CT-100A、CT-200、CT-600-A等型号。Panduit提供全面的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    常见问题与解决方案


    1. 问题:端子与电线连接不牢固。
    - 解决方案:检查剥线长度是否符合要求,重新安装或更换新端子。

    2. 问题:接触部位出现氧化。
    - 解决方案:清洁接触部位,使用专用的接触润滑剂进行处理。
    3. 问题:端子无法插入工具。
    - 解决方案:确认工具是否与端子匹配,调整工具设置或更换合适的工具。

    总结和推荐


    综上所述,这款非绝缘型插针端子凭借其可靠的性能、广泛的适用范围以及完善的售后服务,在多个领域都有着卓越的表现。我们强烈推荐使用此产品,特别是对于需要高性能、高可靠性的应用场合。

P10-P55-D参数

参数
长*宽*高 20.1mm(长度)*2.794mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

P10-P55-D厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

P10-P55-D数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 电线引脚端子 PANDUIT P10-P55-D P10-P55-D数据手册

P10-P55-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
