2TPE330MADGB

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 330μF 1000h@ 105°C ±20% 2V 13mΩ 1411 贴片安装 3.5mm*2.8mm*2mm
供应商型号: 2354864
供应商: element14
标准整包数: 5

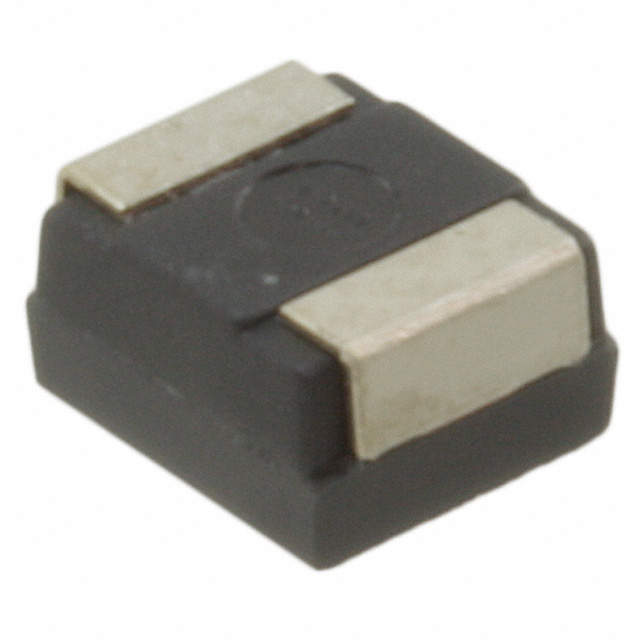

PANASONIC 钽电容 2TPE330MADGB

2TPE330MADGB概述


    产品简介


    导电聚合物钽固态电容器是一种高性能电子元器件,广泛应用于各种电子设备中,如计算机、手机、汽车电子系统等。这类电容器以其高可靠性、低等效串联电阻(ESR)和宽工作温度范围等特点,在电力管理系统和信号处理系统中发挥着重要作用。

    技术参数


    - 型号系列:TPE
    - 封装类型:表面贴装型
    - 额定电压范围:2.0 V.DC至10 V.DC
    - 类别电压范围:1.8 V.DC至8.0 V.DC
    - 额定电容范围:
    - B尺寸:47 μF 至 470 μF
    - D尺寸:68 μF 至 1500 μF
    - 电容公差:±20%
    - 工作温度范围:-55 °C 至 +105 °C
    - 浪涌电压:额定电压×1.15
    - 直流漏电流:请参考附录特性列表
    - 损耗角正切(tan d):请参考附录特性列表
    - 端子耐久性:+105 °C,1000小时施加额定电压后电容变化±20%,tan d小于初始值的1.5倍,直流漏电流保持初始限值内
    - 湿热测试:+60 °C,90%至95%相对湿度,500小时无施加电压,电容变化在初始值的±20%以内,tan d小于初始值的1.5倍,直流漏电流小于初始值的3倍

    产品特点和优势


    这些电容器具有以下显著优势:
    - 小型化设计:B尺寸仅为3.5×2.8×1.9毫米,D尺寸为7.3×4.3×3.8毫米,适合紧凑型设计。
    - 低ESR:B尺寸ESR为15mΩ,D尺寸ESR为7mΩ,有助于提高效率和降低热量。
    - RoHS合规及无卤素:符合环保标准,适用于绿色电子产品生产。
    - 高电容量:D尺寸最高可达1500μF,适合需要大电容量的应用场景。
    - 低热阻:适合高温环境下的应用。

    应用案例和使用建议


    这类电容器非常适合在电源管理模块、射频电路和计算机外围设备中使用。例如,它们可用于笔记本电脑主板上的稳压电路中,以提供稳定可靠的电力供应。使用时,建议在焊接过程中遵循正确的回流条件,确保良好的焊点质量。此外,在高温环境下使用时,建议监测电容器的温度和电容变化情况,以保证其性能稳定。

    兼容性和支持


    这些电容器具有广泛的兼容性,可以与其他常见的电子元件配套使用。制造商提供详细的技术支持和售后服务,包括但不限于技术咨询、故障排除和维修服务。如果用户在安装或使用过程中遇到任何问题,可随时联系厂家获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温下工作不稳定 | 检查电容器的工作温度是否超过其最大允许温度,更换符合要求的电容器。 |
    | 安装过程中出现虚焊 | 确保焊点牢固,按照规范操作进行焊接。 |
    | 电容器的纹波电流过高 | 减少外部电路的纹波电流,或者选择更高额定电流的电容器。 |

    总结和推荐


    综上所述,这些导电聚合物钽固态电容器在小型化、低ESR和高电容方面表现出色,适用于多种严苛环境下的电子设备。它们具有优良的性能和广泛的适用性,特别是在需要高效能、高可靠性的电力管理系统中表现出色。因此,强烈推荐在相关项目中选用此款电容器。

2TPE330MADGB参数

参数
电容值 330μF
ESR-等效串联电阻 13mΩ
容差 ±20%
额定电压 2V
工作寿命 1000h@ 105°C
长*宽*高 3.5mm*2.8mm*2mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2TPE330MADGB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

2TPE330MADGB数据手册

厂牌 PDF简要描述 下载
PANASONIC 钽电容 PANASONIC 2TPE330MADGB 2TPE330MADGB数据手册

2TPE330MADGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
