ERJB1AF100U

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 10Ω ±1% 2W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*750μm
供应商型号: 2293934
供应商: 海外现货
标准整包数: 10
PANASONIC 贴片电阻 ERJB1AF100U

ERJB1AF100U概述

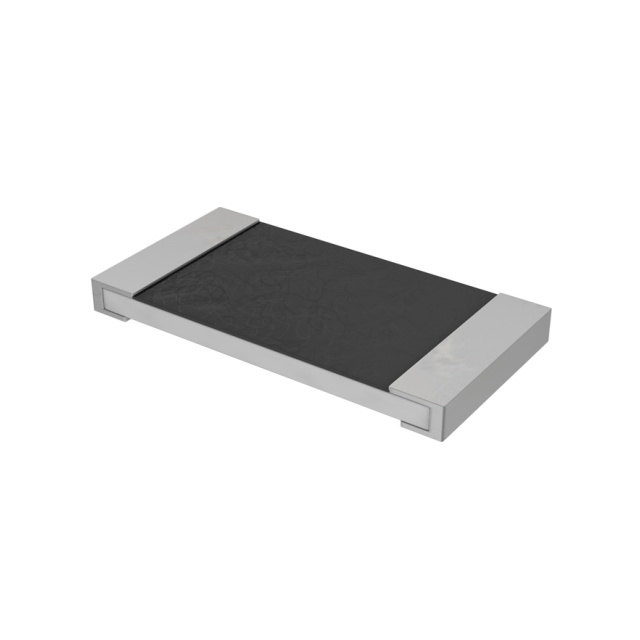

    高功率芯片电阻:宽终端类型

    产品简介


    高功率芯片电阻(宽终端类型)是一种适用于多种应用场景的高性能电子元件。它们主要应用于汽车电子电路,如发动机控制单元(ECUs)、防抱死刹车系统(ABS)和气囊系统。此外,它们也被广泛用于电源电路中的电流传感。该系列包括四种型号:ERJ A1、ERJ B1、ERJ B2 和 ERJ B3,每种型号都有其特定的技术规格和适用范围。

    技术参数


    | 型号 | 尺寸(英寸) | 功率等级(W) | 最大元件电压(V) | 极限过载电压(V) | 阻值范围(Ω) | 电阻容差(%) | 温度系数(ppm/°C) |

    | ERJA1 | 1225 | 1.33 | 200 | 400 | 100mΩ ~ 10kΩ | ±1 | ±100 |
    | ERJB1 | 1020 | 1.0 | 200 | 400 | 10mΩ ~ 10kΩ | ±1, ±2, ±5 | ±100, ±200, ±350 |
    | ERJB2 | 0612 | 0.75 | 200 | 400 | 10mΩ ~ 1MΩ | ±1, ±2, ±5 | 0 ~ +300, ±200 |
    | ERJB3 | 0508 | 0.33 | 150 | 200 | 20mΩ ~ 10Ω | ±1, ±2, ±5 | 0 ~ +300, ±200 |

    产品特点和优势


    这些高功率芯片电阻具备以下显著特点和优势:
    - 高焊点可靠性:通过宽终端设计,提高了焊点的可靠性和散热能力。
    - 卓越的热传导特性:宽终端结构有助于提高热传导效率,使器件在高温环境下仍能稳定运行。
    - AEC-Q200认证:符合汽车电子标准,确保其在汽车电子中的可靠性。
    - RoHS合规:符合环保要求,减少对环境的影响。
    - 适应广泛的环境温度:可在-55°C到+155°C的宽广温度范围内工作,适用于各种严苛环境。

    应用案例和使用建议


    这些电阻广泛应用于汽车电子电路,如ECUs、防抱死刹车系统和气囊系统。在这些系统中,电阻需要承受极端的工作条件和应力。在实际使用过程中,应注意以下几点:
    - 确保安装位置不会因温度变化导致元件损坏。
    - 在组装前评估瞬态负载对电阻性能的影响。
    - 定期检查电路板上电阻的保护涂层是否完整。

    兼容性和支持


    这些高功率芯片电阻与市场上主流的PCB设计和焊接工艺高度兼容。厂商提供了详细的数据文件,涵盖封装方法、焊盘图案、焊接条件和安全注意事项。对于用户来说,建议参考这些文档进行正确的安装和维护。

    常见问题与解决方案


    1. 问题:电阻在焊接后无法正常工作
    - 解决方案:检查电阻是否有机械损伤,确保正确放置并遵循推荐的焊接条件。

    2. 问题:电阻在高温下性能下降
    - 解决方案:确认电阻的工作温度是否超过其额定温度范围,适当调整散热措施。
    3. 问题:电阻表面涂层受损
    - 解决方案:小心处理,避免机械冲击,特别是自动装配过程中可能产生的损害。

    总结和推荐


    这些高功率芯片电阻以其出色的可靠性和宽泛的应用范围在市场上表现出色。它们在汽车电子、电源电路和高要求环境下的表现尤其出色。总体来看,这是一款值得推荐的产品,特别适合需要高可靠性的电子设备。

ERJB1AF100U参数

参数
电阻值 10Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*750μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

ERJB1AF100U厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERJB1AF100U数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERJB1AF100U ERJB1AF100U数据手册

ERJB1AF100U封装设计

查看详情并下载
Symbol
Footprint
3D Model
