EEUFC1E561SB

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 560μF 25V ±20% 5000h@ 105°C 1.205A@ 100 kHz,903.8mA@ 120Hz 通孔安装 12.5mm*15mm*16mm
供应商型号:
供应商:
标准整包数: 0

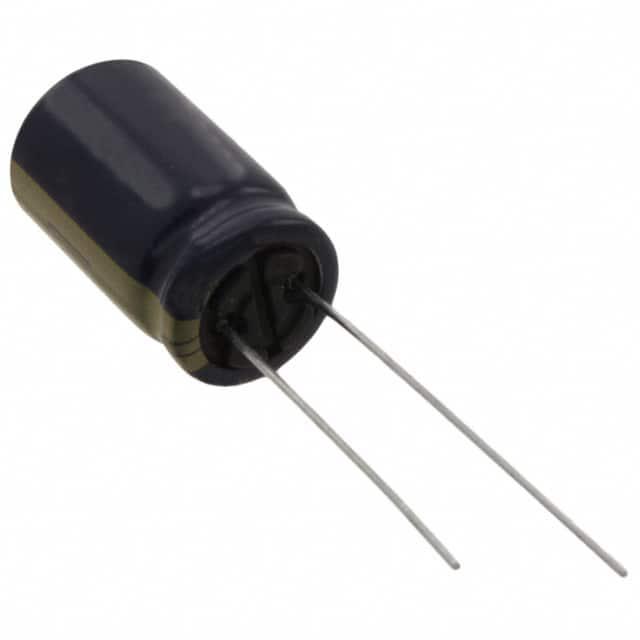

PANASONIC 铝电解电容 EEUFC1E561SB

EEUFC1E561SB概述

    # 铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器是电子电路中不可或缺的重要元件,广泛应用于电力电子设备、通信系统、汽车电子等领域。本手册介绍了径向引线型铝电解电容器的技术参数及其应用场景。该系列电容器具有卓越的耐用性和稳定性,其高容量范围为各类电源设计提供了理想选择。
    产品类型
    本产品属于铝电解电容器(径向引线型),采用铝金属外壳封装,适用于各种高频、高可靠性需求的电子电路。
    主要功能
    1. 储能与滤波:用于电路中的能量存储与交流信号滤波。
    2. 阻抗补偿:对直流电路提供稳定的阻抗特性。
    3. 瞬态响应:快速响应负载变化,确保电源稳定输出。
    应用领域
    - 电源管理
    - 汽车电子
    - 工业控制
    - 照明系统
    - 消费类电子设备

    技术参数


    以下是铝电解电容器的技术规格和关键性能参数:
    | 参数名称 | 规格范围 |

    | 容量范围 | 2.2 μF 至 15000 μF |
    | 额定电压 | 6.3 V 至 100 V |
    | 工作温度范围 | -55 ℃ 至 +105 ℃ |
    | 额定寿命 | 105 ℃ 条件下:1000 h 至 5000 h |
    | 阻抗(100 kHz) | ≤ 0.85 Ω |
    | 纹波电流(100 kHz,+105 ℃) | 100 mA 至 4850 mA |
    | 失效因子(tan δ) | ≤ 0.14 (最大值) |
    其他特性:
    - 符合 AEC-Q200 和 RoHS 标准
    - 高可靠性与低阻抗
    - 长寿命耐久性测试通过

    产品特点和优势


    1. 高性能:额定电压范围广,容量精度高达±20%,确保电路的稳定运行。
    2. 长寿命:高温环境下耐久性良好,保证了长时间的使用寿命。
    3. 高效能:低纹波电流设计减少损耗,提升效率。
    4. 环保合规:符合国际环保标准,易于集成到绿色产品设计中。

    应用案例和使用建议


    典型应用场景
    1. 开关电源设计:铝电解电容器在高功率开关电源中起着储能和滤波的作用,显著提高电源转换效率。
    2. LED驱动电路:在LED驱动模块中,用于吸收电流波动并稳定输出。
    3. 工业自动化设备:在电机启动和控制回路中提供可靠的支持。
    使用建议
    - 根据具体应用选择合适的容量和额定电压。
    - 确保安装环境温度不超过允许的工作温度范围。
    - 避免长期暴露在高湿度环境中以延长使用寿命。

    兼容性和支持


    兼容性
    本系列产品可与市面上主流的电子模块和设备兼容,特别是针对需要高功率支持的应用场合。建议在采购前与厂家确认具体型号和技术细节。
    厂家支持
    厂家提供全面的技术支持,包括产品咨询、售后维修及定制化服务。如有任何疑问,请联系技术支持部门。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热异常 | 检查是否超过额定电压或环境温度过高。 |
    | 输出不稳定 | 检查是否正确匹配容量和额定电压。 |
    | 短期内失效 | 检查是否存在过载或短路现象。 |

    总结和推荐


    综合评估
    本铝电解电容器凭借其优异的性能、高可靠性及广泛的适用性,在电力电子、通信和工业控制领域表现卓越。其低阻抗、高纹波电流能力使其成为高端应用的理想选择。
    推荐结论
    强烈推荐本产品用于需要高功率、高稳定性的场景,如开关电源、LED驱动器和工业控制模块等。用户在使用时需严格按照规格书操作,确保充分发挥其性能优势。
    如有进一步需求,请联系专业销售团队获取详细资料和支持!

EEUFC1E561SB参数

参数
电容值 560μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.205A@ 100 kHz,903.8mA@ 120Hz
长*宽*高 12.5mm*15mm*16mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

EEUFC1E561SB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUFC1E561SB数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUFC1E561SB EEUFC1E561SB数据手册
