首页  >  产品百科  >  ECW-FD2W105Q1

ECW-FD2W105Q1

产品分类: 薄膜电容
厂牌: PANASONIC
产品描述: 1μF ±10% 聚丙烯 450V 通孔安装 12.6mm*9.2mm*13.9mm
供应商型号: ECW-FD2W105Q1
供应商: Master
标准整包数: 100

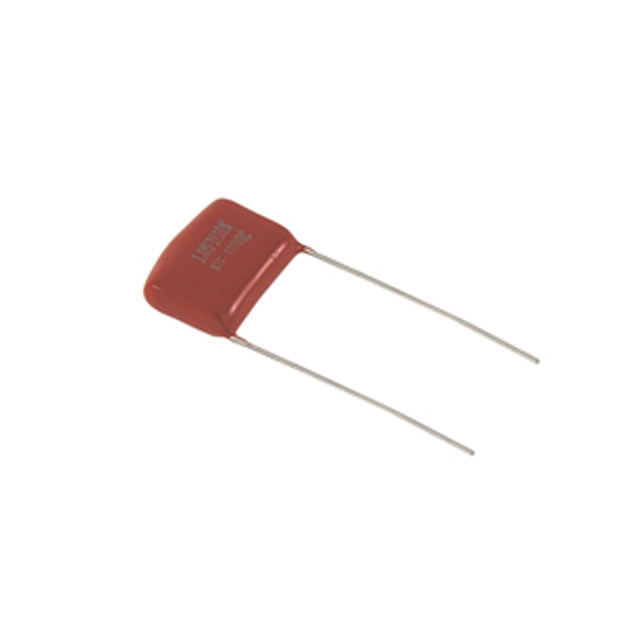

PANASONIC 薄膜电容 ECW-FD2W105Q1

ECW-FD2W105Q1概述

    FC58 Metallized Polypropylene Film Capacitor (Type: ECWFD)

    1. 产品简介


    FC58 是一款金属化聚丙烯薄膜电容器,具有非感应构造,使用金属化聚丙烯膜并采用阻燃环氧树脂涂层。这种电容器广泛应用于各种电路设计中,尤其适用于交流滤波电路、高频和高电流电路。FC58 的紧凑尺寸和低损耗使其成为许多高性能电子产品的理想选择。

    2. 技术参数


    - 额定电压:450 VDC
    - 工作温度范围:-40°C 至 +110°C(含表面温度上升)
    - 容值范围:0.10 μF 至 4.7 μF
    - 容值公差:±5% (J),±10% (K)
    - 绝缘电阻:
    - C ≤ 0.33 μF:≥ 30,000 MΩ
    - C > 0.33 μF:≥ 10,000 MΩ·μF
    - 耐压能力:端子间为额定电压的150%,持续时间60秒
    - 介质损耗角正切(tanδ):≤ 0.1%(20°C,1 kHz)

    3. 产品特点和优势


    - 小巧尺寸:便于安装在有限空间内。
    - 优异的频率特性:适合高频应用。
    - 低损耗:有助于提高能效和稳定性。
    - 阻燃涂层:提高了安全性。
    - 低噪音:适用于要求安静运行的应用场合。
    - 符合RoHS标准:环保且无有害物质。

    4. 应用案例和使用建议


    - 应用案例:适用于交流滤波电路、高频放大器和大电流电路。例如,在音频设备中作为滤波器,可以显著改善音质。
    - 使用建议:确保应用环境温度不超过其工作温度范围。使用时,应注意负载电压不应超过其额定电压,以避免损坏。

    5. 兼容性和支持


    - 兼容性:可与多种其他电子元件和设备兼容,适用于广泛的电路设计。
    - 支持服务:制造商提供全面的技术支持和维护服务,如有疑问可立即咨询。

    6. 常见问题与解决方案


    - 问题一:电压异常导致过热。
    - 解决方法:检查应用环境温度,确保不超过电容器的工作温度范围。
    - 问题二:电容值不稳定。
    - 解决方法:验证连接线和焊点是否正确,确保无松动。

    7. 总结和推荐


    综上所述,FC58 Metallized Polypropylene Film Capacitor 在体积、效率和安全方面表现出色,是一款值得推荐的产品。无论是用于消费电子还是工业应用,其优异的性能都使其成为一个可靠的选择。鉴于其多方面的优点和良好的市场表现,强烈建议在需要高性能电容器的应用中选用此产品。

ECW-FD2W105Q1参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 450V
长*宽*高 12.6mm*9.2mm*13.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

ECW-FD2W105Q1厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECW-FD2W105Q1数据手册

厂牌 PDF简要描述 下载
PANASONIC 薄膜电容 PANASONIC ECW-FD2W105Q1 ECW-FD2W105Q1数据手册

ECW-FD2W105Q1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3635 ¥ 3.079
500+ $ 0.3121 ¥ 2.5947
3000+ $ 0.302 ¥ 2.5096
5000+ $ 0.299 ¥ 2.4484
8000+ $ 0.2975 ¥ 2.4363
25000+ $ 0.296 ¥ 2.4242
50000+ $ 0.296 ¥ 2.4242
库存: 2000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 307.9
