4TAE220M

产品分类: 钽电容
厂牌: PANASONIC
产品描述: 220μF 2000h@ 105°C ±20% 4V 25mΩ@ 100kHz 1411 贴片安装 3.5mm*2.8mm*2.1mm
供应商型号: PCE5093TR-ND
供应商: Digi-Key
标准整包数: 1

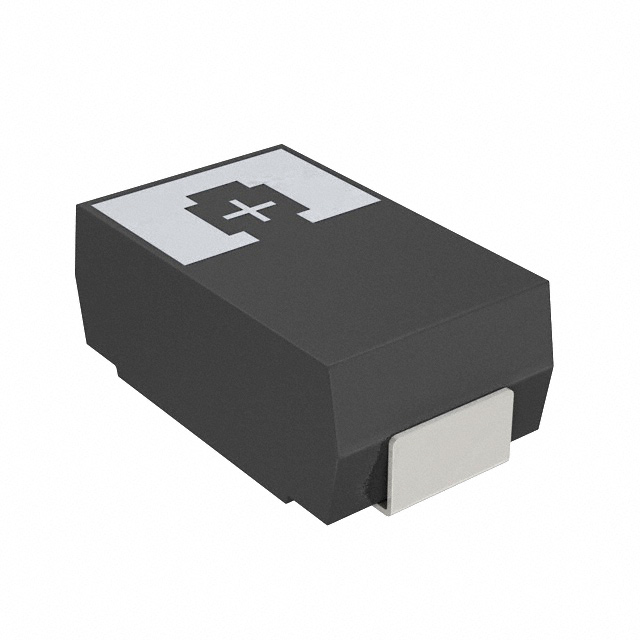

PANASONIC 钽电容 4TAE220M

4TAE220M概述

    导电性聚合物钽固体电解电容器技术手册

    一、产品简介


    导电性聚合物钽固体电解电容器是一种高性能的表面贴装型电容器,主要适用于各种电路设计中。这种电容器以其卓越的稳定性、低ESR(等效串联电阻)和良好的导电性能而著称。它的主要应用领域包括消费电子产品、通信设备、工业控制系统以及医疗设备等。

    二、技术参数


    - 型号和规格:
    - 尺寸代码:B2、D2E、D3L
    - 额定电压范围:4.0 V.DC 至 10 V.DC
    - 静电容量范围:B2: 47 μF 至 100 μF;D2E: 68 μF 至 470 μF;D3L: 150 μF 至 680 μF
    - 电气特性:
    - 额定温度范围:-55 ℃ 至 +105 ℃
    - 静电容量容差:±20%
    - 损耗角的正切(tan δ):参照特性一览表
    - 可靠性:
    - 高温高湿环境下(85 ℃, 85% RH),施加额定电压500小时后的静电容量变化不超过初始值的±50%(特定型号)
    - 耐久性测试:电容施加额定电压+105 ℃下2000小时后,静电容量变化在初始值的±20%以内

    三、产品特点和优势


    1. 优异的温度适应性:能够在极端温度条件下保持稳定性能。
    2. 高可靠性和长寿命:通过严格的高温高湿测试和长时间的老化测试验证,确保长期稳定运行。
    3. 低ESR和高纹波电流承受能力:使得在高频电路中具有更低的热损耗,提高效率。
    4. 已通过RoHS和无卤素认证:环保材料,符合国际环保标准。

    四、应用案例和使用建议


    1. 应用案例:
    - 消费电子:用于手机和平板电脑中的电源管理模块。
    - 通信设备:基站设备的滤波器和稳压电路。
    - 工业控制:PLC(可编程逻辑控制器)中的信号调理电路。

    2. 使用建议:
    - 在高频电路中,确保电容器放置位置远离其他高噪声源,减少EMI干扰。
    - 在大电流场合下,适当增加电容器的数量以降低ESR,提高整体稳定性。
    - 严格按照手册中的安装指南进行焊接操作,避免热冲击导致损坏。

    五、兼容性和支持


    - 兼容性:适用于广泛的电路设计,特别是需要低ESR和高纹波电流的应用场合。
    - 厂商支持:提供详细的技术文档和支持服务,包括回流焊保修条件、包装规格等,具体信息可参考各说明页。

    六、常见问题与解决方案


    - 问题1:焊接过程中出现裂纹
    - 解决方法:确保焊接温度在规定范围内,并采用适当的焊接工艺。
    - 问题2:产品寿命低于预期
    - 解决方法:检查安装环境是否符合规定的温度和湿度要求,确保在使用过程中遵循正确的操作步骤。
    - 问题3:电容器失效
    - 解决方法:及时与厂商联系,获取专业的技术支持和服务。

    七、总结和推荐


    综合评估:
    导电性聚合物钽固体电解电容器以其优异的性能、稳定性和广泛的应用范围,在现代电子设备中占据着重要地位。其高可靠性、低ESR和环保特性使其成为许多高端应用的理想选择。
    推荐使用:
    鉴于其出色的性能表现和广泛的应用前景,强烈推荐使用本款导电性聚合物钽固体电解电容器,尤其适用于需要高稳定性和长寿命的场合。对于任何涉及高频信号处理或高电流负载的设计项目,这款电容器都将是最佳选择之一。在使用过程中,建议详细阅读并严格遵守产品手册中的所有操作指南和注意事项,以确保最佳效果和长久的使用寿命。

4TAE220M参数

参数
电容值 220μF
容差 ±20%
额定电压 4V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 25mΩ@ 100kHz
长*宽*高 3.5mm*2.8mm*2.1mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
