ERA-6AEB301V

产品分类: 贴片电阻
厂牌: PANASONIC
产品描述: 300Ω ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: ERA-6AEB301V
供应商: Master
标准整包数: 5000

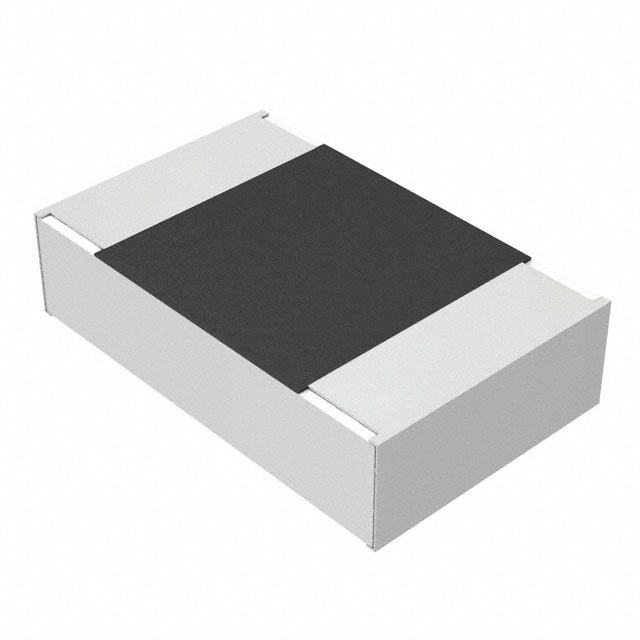

PANASONIC 贴片电阻 ERA-6AEB301V

ERA-6AEB301V概述

    高可靠性金属薄膜芯片电阻器

    产品简介


    金属薄膜(薄层)芯片电阻器是一种高性能、高可靠性的电子元器件,广泛应用于消费电子、家用电器、办公设备、信息通讯设备等领域。它们具有卓越的稳定性和可靠性,在高温高湿环境下仍能保持稳定的性能。本产品系列涵盖多种尺寸(0201至1206)和功率等级(0.05W至0.25W),能够满足不同应用场景的需求。

    技术参数


    - 尺寸和功率等级:
    - 尺寸:0201、0402、0603、0805、1206
    - 功率:0.05W、0.063W、0.1W、0.125W、0.25W
    - 温度系数(TCR):
    - ±10×10^-6/°C、±15×10^-6/°C、±25×10^-6/°C、±50×10^-6/°C、±100×10^-6/°C
    - 电阻容差:
    - ±0.05%、±0.1%、±0.25%、±0.5%
    - 额定连续工作电压:
    - 25V(0201)、50V(0402)、75V(0603)、100V(0805)、150V(1206)
    - 最大过载电压:
    - 50V(0201)、100V(0402)、150V(0603)、200V(0805)、300V(1206)
    - 包装方法:
    - 拳击式带状包装:2mm间距,10000个;4mm间距,5000个
    - 压入式带状包装:2mm间距,15000个

    产品特点和优势


    - 高可靠性:能够在高温高湿环境下(85°C、85%RH条件下)保持稳定的工作性能,适用于宽泛的工作温度范围(-55°C至+155°C)。
    - 高精度:低电阻容差(±0.05%)和高精度的温度系数(±10×10^-6/°C)。
    - 高性能:低电流噪声和优异的线性度。
    - 参考标准:符合IEC 60115-8、JIS C 5201-8、EIAJ RC-2133B等国际标准,并通过AEC-Q200认证。
    - 环保:符合RoHS指令要求。

    应用案例和使用建议


    这些电阻器可以广泛应用于多种电路设计中,例如电源转换电路、滤波电路和信号调理电路。根据具体的应用需求,选择合适尺寸和功率等级的产品是关键。此外,在焊接时要遵循推荐的焊接条件,以确保最佳性能。对于高频电路的应用,需要特别注意电阻器的电气特性变化。

    兼容性和支持


    这些电阻器设计用于标准电子设备中,与常见的表面贴装工艺兼容。如有特殊需求,可咨询厂商获取更多技术支持。厂商提供全面的技术文档和安全注意事项,确保用户正确使用和维护产品。

    常见问题与解决方案


    - 问题:焊接过程中电阻器的保护涂层被破坏。
    - 解决方案:避免在焊接时触碰电阻器的主体部分,并确保焊接时间不超过三秒(最高温度为350°C)。

    - 问题:电阻器过载导致性能下降。
    - 解决方案:确保电阻器的工作电压不超过额定值,并定期检查和评估其性能。
    - 问题:长时间浸入溶剂中导致性能退化。
    - 解决方案:在使用溶剂之前仔细检查其对电阻器的影响,避免长时间浸泡。

    总结和推荐


    总体而言,这款高可靠性金属薄膜芯片电阻器在稳定性和精度方面表现出色,非常适合需要高可靠性的应用场景。它具备多种尺寸和功率等级的选择,可以满足不同需求。此外,其广泛的适用性和详细的使用说明使得安装和维护变得简单。因此,强烈推荐该产品用于需要高可靠性电子设备的设计和制造中。

ERA-6AEB301V参数

参数
电阻值 300Ω
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ERA-6AEB301V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERA-6AEB301V数据手册

厂牌 PDF简要描述 下载
PANASONIC 贴片电阻 PANASONIC ERA-6AEB301V ERA-6AEB301V数据手册

ERA-6AEB301V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0359 ¥ 0.2982
10000+ $ 0.0344 ¥ 0.2864
25000+ $ 0.0322 ¥ 0.2678
50000+ $ 0.0315 ¥ 0.2583
100000+ $ 0.0309 ¥ 0.2531
150000+ $ 0.0304 ¥ 0.2488
250000+ $ 0.03 ¥ 0.2454
500000+ $ 0.03 ¥ 0.2454
库存: 15000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1491
